Артикул:

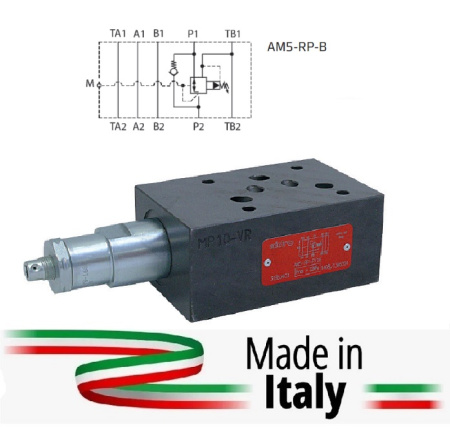

AM5-RP-B/20/20
1. Описание
Модульный редукционный клапан давления с пилотным управлением. Клапан изготовлен из стального корпуса, скомбинированного с клапаном разгрузки давления.Корпус клапана с покрытием никель-фосфор.
Оцинкованный картриджный клапан.
Предусмотрены различные диапазоны установленного давления.
2. Код для заказа
(1) | (2) |
(3) |
(4) | (5) | (6) | |||||
AM5 | — | RP |
— |
|
— |
|
— |
|
/ | 20 |
(1) AM5: Модульный клапан CETOP 05 – давление 32 МПа (320 бар)
(2) RP: Редукционный клапан давления прямого действия
(3) Рабочие линии, в которых установлен клапан:
P: Разгрузка в линии P и слив в T
A: Разгрузка в линии A и слив в T
B: Разгрузка в линии B и слив в T
(4) Диапазоны регулировки давления:
6,3: от 0,5 МПа до 7 МПа (от 5 бар до 70 бар)
16: от 1 МПа до 16 МПа (от 10 бар до 160 бар)
20: от 1,6 МПа до 21 МПа (от 16 бар до 210 бар)
(5) Код, зарезервированный для специальных вариантов
V = Рукоятка для ручной регулировки
(6) Номер (порядковый) конструкции клапанов
Все клапаны AM5-RP-* предназначены для снижения давления:
В версии P клапан непрерывно снижает давление до установленного значения.
В версии A давление снижается в направлении A → A1, в обратном направлении действует свободный поток.
В версии B давление снижается в направлении B → B1, в обратном направлении действует свободный поток.
Все клапаны типа AM5-RP-* оснащены манометрическим портом (M) ¼” BSP для непосредственного считывания пониженного давления.
3. Технические характеристики
Макс. рекомендуемый расход в регулируемой линии |
80 л/мин |
Регулировка давления: Пониженное давление достигается в процессе дросселирования потока в золотнике, которое балансируется, с одной стороны – путем снижения давления, с другой стороны посредством позиционирования пружины и управляющего давления. Управляющее давление устанавливается с помощью воздействия на пружину в клапане управления. Значение пониженного давления изменяется при помощи регулировки сжатия пружины. Для увеличения значения пониженного давления поверните по часовой стрелке регулировочный элемент 2 (шестигранник C HEX 6 мм), сначала ослабив зажимную гайку (шестигранник C HEX 27 мм). |
Макс. входное давление |
32 МПа (320 бар) |
|
Макс. рекомендуемый расход в свободных линиях |
100 л/мин |
|
Расход в канале управления |
0,7 л/мин |
|
Масса Модель A, B Модель P |
3,2 кг 2,85 кг |
4. Установочные размеры (мм)
Все модульные клапаны AM5-RP-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов (50 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 5 уплотнений типа Quad-Ring (12,42х1,69 мм).
5. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM5-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
