Артикул:
AM3-RO-BС/6.3
1. Описание

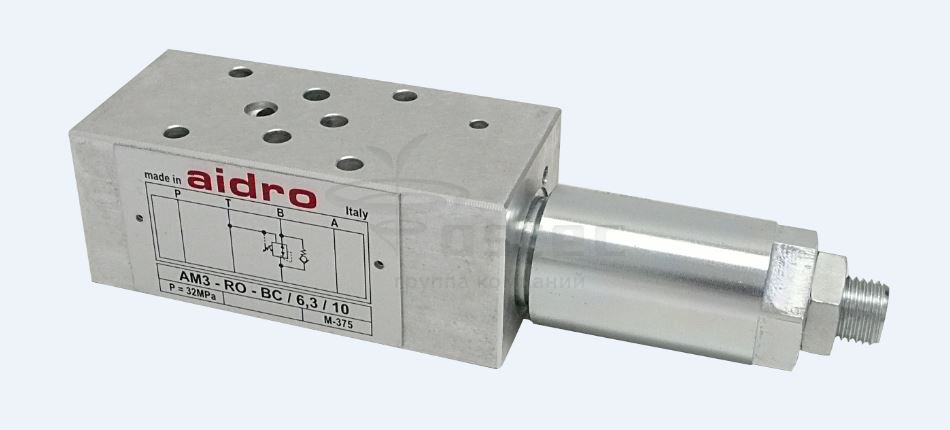

Модульный редукционный клапан давления прямого действия. Клапан изготовлен из стального корпуса, скомбинированного с картриджным клапаном разгрузки давления и обратным клапаном. Алюминиевый корпус клапана. Оцинкованный картриджный клапан.Предусмотрены различные диапазоны установленного давления.
2. Код для заказа
| (1) | (2) | (3) | (4) | |||
| AM3 | — | RО | — | BC | / |
6,3 |
(1) AM3: Модульный клапан CETOP 03
(2) RO: Редукционный клапан давления прямого действия, 3-линейный
(3) BC: Регулировка осуществляется в линии B
(4) 6,3: Диапазон регулировки давления (до 6,3 МПа)
3. Технические характеристики
|
Макс. номинальное давление |
32 МПа (320 бар) |
Регулировка давления разгрузки: |
|
Макс. давление в линии B |
15 МПа (150 бар) |
Давление в линии B1 можно устанавливать при помощи регулировочного элемента 12 (винт с внутренним шестигранником 6 мм), после ослабления его фиксирующей гайки 11. Поверните элемент по часовой стрелке, чтобы увеличить давление в порте B1. |
|
Макс. расход в линии B |
20 л/мин |
|
|
Регулируемое давление в линии B1 |
до 6,3 МПа (63 бар) |
4. Установочные размеры (мм)
.
Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колецтипа OR.
5. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
