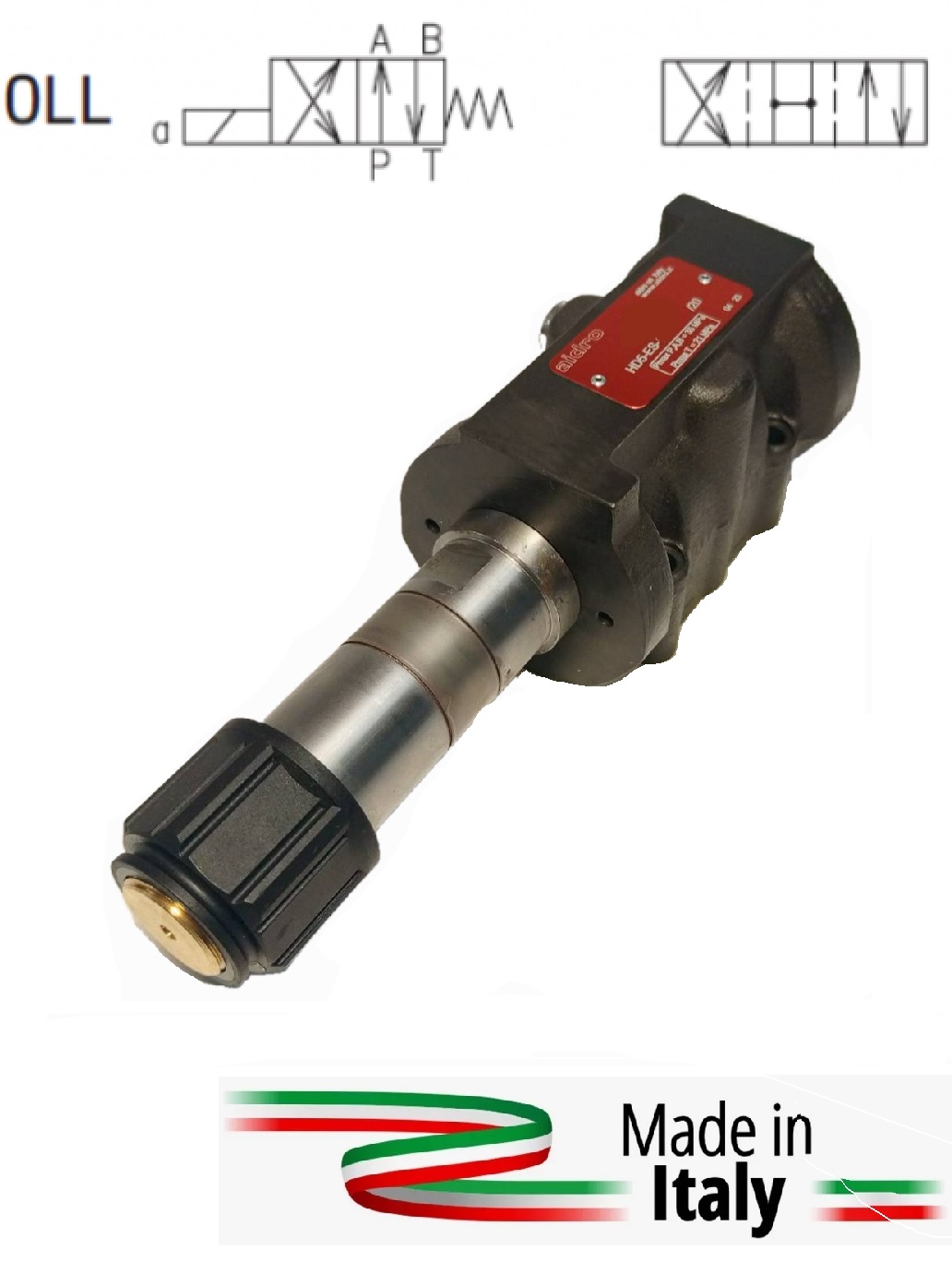

Артикул:
HD5-ES-0LL-0000/20
1. Описание
Клапаны HD5-ES представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 05).Конструкция корпуса – 5-камерный высококачественный литой блок. Клапан может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием встроенных мостовых выпрямителей в катушке.
В стандартных версиях поверхности корпуса клапана с покрытием никель-фосфор проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижного сектора (ISO 9227, испытания в солевом тумане в течение 520 часов).
2. Код для заказа
(1) | (2) |
(3) |
(4) | (5) | (6) | |||||
HDS | — | ES |
— |
|
— |
|
— |
|
/ | 20 |
(1) HD5: 4-линейный направляющий гидрораспределитель CETOP 05 – давление 32 МПа (320 бар)
(2) ES: С электрическим управлением, стандартный
(3) Тип золотника (см. 4)
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинной возвратом в среднее положение (3 положения)
N: 2 электромагнита, фиксированный золотник (2 положения)
LL: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение –крайнее положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом в среднее положение (2 положения, среднее положение – крайнее положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение – среднее положение)
(4) Код, зарезервированный для специальных вариантов:
b: Электромагнит b (вместо a) устанавливается только в версиях LL, ML, LM
T: Устройство плавного перемещения (см. 12 и 13)
K: Водонепроницаемые колпачки для штифта ручного управления (см. [14])
Z*: Антикоррозионное покрытия (см. 16)
DR: Дренаж камеры электромагнита (электромагнитов) (см. 15)
(5) Электрическое напряжение и катушки электромагнитов (см. 8, 9, 10)
(6) 20: Номер (порядковый) конструкции клапанов
Золотник 1 смещается в корпус клапана 7 под действием пружин и электромагнитов 2 и 3. Золотник 1, в зависимости от его формы и положения в корпусе клапана 7, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление гидравлического потока. В случае отключения электроэнергии золотник можно перемещать вручную при помощи штифтов ручного управления 9, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек.
3. Технические характеристики
Номинальный расход |
120 л/мин |
Макс. рекомендуемый расход |
см. 5 |
Номинальное давление (P, A, B) |
35 МПа (350 бар) |
Макс. рекомендуемое давление (порт T) |
21 МПа (210 бар) |
Перепады давления |
см. 6 |
Степень защиты согласно DIN 40050 |
IP 65 |
Рабочий цикл |
100% |
Срок службы |
>107 циклов |
Масса 1 электромагнит 2 электромагнита |
3,9 кг 5,4 кг |
4. Идентификация золотников и промежуточные положения
5. Типовые графики
Типовые кривые Δp для клапанов HD5–ES*, с минеральным маслом при ѵ=32 мм2/с и t=50°C, в направлении потока P→A/B, A/B→T и P→T.Тип золотника | P-A | P-B | A-T | B-T | P-T |
0C | 1 | 1 | 2 | 2 | 1 |
1C | 1 | 1 | 2 | 2 |
— |
3C | 1 | 1 | 2 | 2 |
— |
4C | 1 | 1 | 4 | 4 | 1 |
55C | 1 | 1 | 1 | 2 | 2 |
7C | 1 | 1 | 2 | 2 |
— |
8C | 1 | 1 | 2 | 2 |
— |
1N | 1 | 1 | 2 | 3 |
— |
2N | 1 | 1 |
— |
— |
— |
0LL | 1 | 1 | 1 | 3 |
— |
1LL | 1 | 1 | 2 | 2 |
— |
1LLb | 1 | 1 | 2 | 2 |
— |
2ll | 1 | 1 |
— |
— |
— |
0ML |
— |
1 | 2 |
— |
1 |
1ML |
— |
1 | 2 |
— |
— |
3ML |
— |
1 | 2 |
— |
— |
4ML | 3 |
— |
— |
4 | 1 |
8ML |
— |
1 | 2 |
— |
— |
6. Пределы гидравлической мощности
Тип золотника | Предел |
0C | 1 |
1C | |
8C | |
0ML | |
1ML | |
8ML | |
3C | 5 |
3ML | |
4C | 3 |
55C | 7 |
7C | 4 |
1N | 6 |
2N | 8 |
0LL | 2 |
1LL | 2 |
1LLb | 2 |
2LL |
8 |
1LLb |
3 |
7. Установочные размеры (мм)
Все клапаны HD5-ES-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и высоты клапанов.
При сборке на монтажной плите клапаны HD5-ES-* должны крепиться 4 фиксирующими болтами (винтами с головкой под торцевой ключ согласно ISO 4762) M6х40 мм (или M6х**, в зависимости от количества модулей) класса 12,9 (ISO 898), затягиваемыми с применением крутящего момента 12 Нм.
Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 5 уплотнительных колец квадратного сечения типа Quad-Ring 12,42х1,68х1,68 мм.
8. Электромагнитные катушки со стандартным электрическим соединением согласно ISO 4400 / DIN 43650, для источника постоянного тока
Стандартные клапаны типа HD5-ES-* приводятся в действие электромагнитами, питание к которым подводится непосредственно от источника напряжения постоянного тока. Электромагнитные клапаны могут поставляться без электрических катушек типа HD5-ES-*-0000, катушки типа B05-***C могут поставляться отдельно.
Питание напрямую от источника напряжения постоянного тока |
|||
Напряжение |
Код клапана |
Код катушки |
Номинальный ток (A) |
12 B постоянного тока |
HD5-ES-*-*-012C |
B05-012C |
3,17 |
24 B постоянного тока |
HD5-ES-*-*-024C |
B05-024C |
1,17 |
Допустимые колебания питающего напряжения: +5%/-10%
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока
9. Электромагнитные катушки со стандартным электрическим соединениемсогласно ISO 4400 / DIN 43650, для источника постоянного тока
Стандартные клапаны типа HD5-ES-* могут работать от источника переменного тока при использовании катушек со встроенным двухполупериодным мостовым выпрямителем. Катушки с выпрямителем могут поставляться отдельно как B05-***A.
Питание напрямую от источника напряжения постоянного тока |
|||
Напряжение |
Код клапана |
Код катушки |
Номинальный ток (A) |
115 B перемен.тока / 50 (60) Гц |
HD5-ES-*-*-115A |
B05-115A |
0,40 |
230 B перемен.тока / 50 (60) Гц |
HD5-ES-*-*-230A |
B05-230A |
0,20 |
Допустимые колебания питающего напряжения: +5%/-10%
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока
10. Опции электрических соединений
Катушки типа B05-* для клапанов HD5-ES-* могут поставляться с 2-полюсными электрическими разъемами AMP Junior-Timer.Катушки с разъемами могут поставляться отдельно как B05-***CAMP.
Питание напрямую от источника напряжения постоянного тока |
|||
Напряжение |
Код клапана |
Код катушки |
Номинальный ток (A) |
12 B постоянного тока |
HD5-ES-*-*-012C |
B05-012C |
3,17 |
24 B постоянного тока |
HD5-ES-*-*-024C |
B05-024C |
1,73 |
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока
11. Версия N: механический фиксатор в золотнике
Электромагнитные клапаны с фиксатором, как правило, представляют собой 2-позиционные клапаны с 2 электромагнитами, без пружинного возврата, в которых золотник удерживается в предельных крайних положениях хода при помощи механического устройства. Это обеспечивает подачу питания на электромагниты посредством кратковременных импульсов тока, и золотник остается в требуемом положении, независимо от воздействующих гидродинамических или гравитационных или инерционных сил (вибраций).12. Версия N: плавное перемещение
Электромагнитные клапаны с устройствами плавного перемещения представляют собой 2- или 3-позиционные клапаны со встроенным отверстием дросселирования неизменного сечения (ø 0,6 мм) в канале, соединяющем крайние гидравлические камеры клапана. Эффект дросселирования обеспечивает контроль времени смещения, снижая нежелательные гидравлические удары.13. Версия TR: регулируемое плавное перемещение
В клапанах версии TR отверстие неизменного сечения заменяется клапаном с регулируемым дросселем, обе- спечивающим точную и надежную настройку времени перемещения золотника. Для увеличения диаметра дросселирования (и, следовательно, времени перемещения), поверните по часовой стрелке регулировочный винт (шпонка CH 3 мм), сначала ослабив зажимную гайку (шпонка CH 10 мм).14. Версия K: штифт ручного управления
Электромагнитные клапаны версии K оснащаются приводными штифтами ручного управления клапанов, которые обеспечивают возможность быстрого и простого управления клапанами вручную, без необходимости использования каких-либо инструментов. Привод ручного управления защищен эластичным резиновым колпачком, который устанавливается на зажимной гайке электромагнита и защищает от попадания влаги и брызг воды.15. Версия DR: отдельный дренаж камеры электромагнита
Электромагнитные клапаны версии DR оснащаются линией дренажа камер электромагнитов. Данная версия предназначена для использования в условиях высокого противодавления в линии T, превышающего допустимое рекомендуемое максимальное давление для портов T клапана (210 бар). Расположение дополнительного дренажного порта DR соответствует стандарту ISO 4401-05 и согласовано с портом Y.16. Антикорозионные покрытия
В стандартных клапанах HD5-ES-* используется корпус с покрытием никель-фосфор, трубки электромагнита без покрытия и катушки с обшивкой и металлическими деталями с цинковым покрытием. Для повышения устойчивости к вызывающим коррозию веществам предусмотрены различные варианты:ZT - Корпус, трубки и электромагнитные катушки с цинковым покрытием;
ZL - Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20;
- Оцинкованные электромагниты, слой цинка 8-12 мкм.
ZK - Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20;
-Трубки и металлические детали катушек электромагнитов с покрытием цинк-никель.
Пример кода для клапана с покрытием ZK: HD5-ES-1LLb-ZK-024C/20
