Артикул:
AM3-CP-AB/10
1. Описание

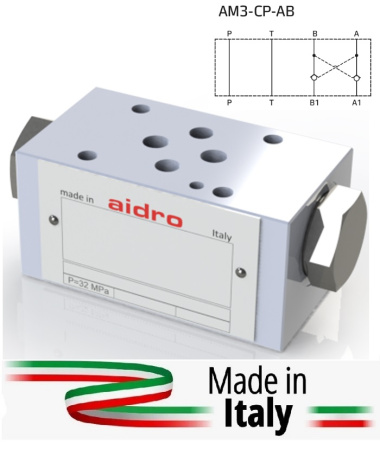

Обратный клапан с пилотным управлением. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности. Регулируемые линии: A, B или AB. Стандартная обработка поверхности корпуса – покрытие никель-фосфор. Заглушки оцинкованы.2. Код для заказа
(1) | (2) | (3) | (4) | (5) |
|
(6) | ||||
AM3 | — | CO | — | — |
|
— | / | 10 |
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)
(2) CP: Обратный клапан с пилотным управлением
(3) Рабочие линии, в которых установлен клапан:
AB: Обратные клапаны в линиях A и B: Поток жидкости поступает в направлении A → A1 и B → B1, поток в направлении A1 → A (или B1 → B) может поступать, только когда линия B (или A) находится под давлением
A: Обратный клапан в линии A: Поток в направлении
A1 → A может поступать; только когда линия B находится под давлением
B: Обратный клапан в линии B: Поток в направлении
B1 → B может поступать; только когда линия A находится под давлением
(4) Давление открытия обратного клапана (Pm) для свободного потока в направлениях A → A1 и B → B1:
Без обозначения: Pm прибл. 0,2 МПа (2 бар)
4: Pm прибл. 0,4 МПа (4 бар)
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
Жидкость поступает свободно по линиям P и T. В рабочих линиях A и/или B с обратными клапанами жидкость поступает в направлении A → A1 (и/или B → B1), преодолевая усилие пружины 5, действующее на тарелку 4, и поток жидкости перекрывается в направлении A1 → A (и/или B1 → B). Когда при переключении электромагнитного 4-линейного направляющего клапана создается давление, например, в порте B, жидкость поступает в направлении B → B1, и управляющий поршень 3, при перемещении из центрального положения, приводит в действие тарелку 2, в рабочей линии A, чтобы открыть и пропустить поток в направлении A1 → A.
3.Технические характеристики
Макс. расход |
|
Давление открытия |
Макс. расход | 60 л/мин |
Для перемещения управляющего поршня и открытия затвора в линии A давление управления в линии B должно составлять: где: Pp = Управляющее давление Pb = Давление в линии B Pa = Давление в линии A Pa1 = Давление в порте A1 Pm = Давление открытия обратного клапана (пружины) или для открытия затвора в линии B: |
Макс. номинальное давление | 32 МПа (320 бар) | |
Перепады давления |
см. 4 |
|
Отношение площадей управляющего поршня/обратного клапана | прибл. 3,5 | |
Установка и размеры |
см. 5 |
|
Масса |
прибл. 1 кг |
4. Типовые графики
Типовые кривые Δp-Q для клапанов AM3-CP в стандартной конфигурации, с минеральным маслом при ѵ=36 сСт и при 50°C полностью отведенной дросселирующей осью.5. Установочные размеры (мм)
Все гидрозамки AM3-CP-*/10 соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – цилиндрическое отверстие диаметром 3 мм, в соответствии с нормами ISO и CETOP.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
