R35634-F2 Регулятор давления,с плитой адаптера G1/2", 10бар

Особенности

•  Исполнение для помещений с высокими требованиями к чистоте
•  Соответствует стандарту ISO 6953-1
•  Неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления
•  Мембранный, разгрузочный
•  Устройство тарелки клапана редуктора с разгрузкой для компенсации давления
•  Компенсация потока (трубкой Вентури) для ускоренного отклика
• Встроенный плоский манометр, устанавливаемый заподлицо на любую сторону, в т. ч. в перевернутом положении
• Четыре диапазона регулирования давления
• Высокая пропускная способность
• Встроенный обратный клапан обеспечивает свободный поток воздуха в обратном направлении. Когда давление воздуха на входе уменьшается ниже заданного давления
• Высокие характеристики регулирования и пропускной способности
• Подготовка под висячий замок для исключения изменений настройки давления
• Подходит для панельного и модульного монтажа
• Быстросъемная нижняя пробка с байонетным креплением

Функция

Меры предосторожности

• Перед монтажом и подключением трубопроводов проверяйте направление потока.
•  Промывайте трубопроводы для очистки от грязи, пыли, ржавчины и других посторонних частиц.
•  Выполняйте монтаж в чистых условиях.
•  Ниппели с конической резьбой (R) необходимо использовать с подмоткой фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство.
•  Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.

Модель R3...

Стандартная

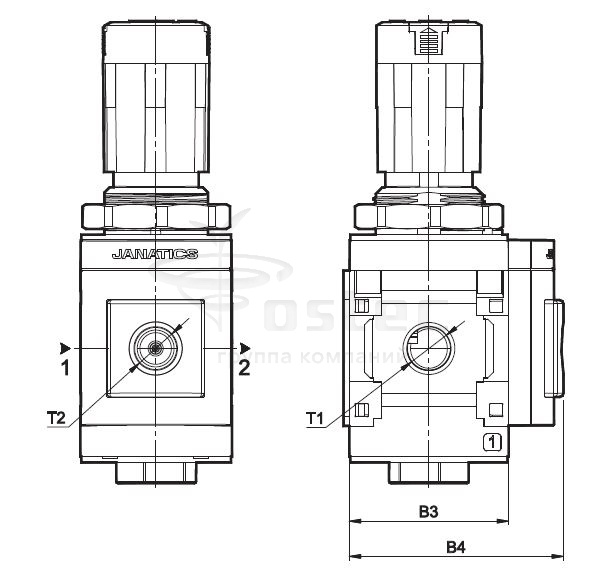

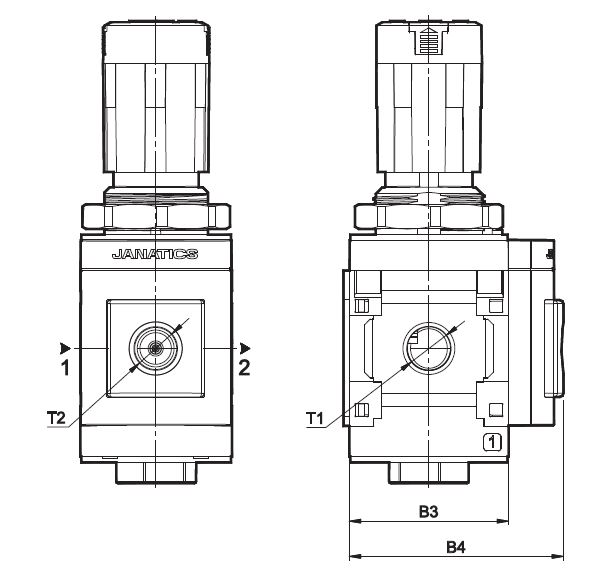

Размеры выреза в панели		Подготовка под навесной замок			Монтаж в панель

№ модели		T1			L1	L2	L3	U	L5	L6	L7	L8	ØB1	B2	B3	B4	ØM	Ød1
Серия R33...		G1/4			121,5	56	30	60	65,5	40	18	4,5	28	M30X1,5	42	58	31	3,2
Серия R35...		G1/2			185	84	46	91	100,5	62	27	7	42,5	M45X1,5	62	77,5	46	3,5

Регулировка давления

• Отожмите рукоятку вверх и выполните регулировку, поворачивая рукоятку. При повороте по часовой стрелке выходное давление повышается. Нажмите на рукоятку, чтобы зафиксировать ее положение. При повороте рукоятки против часовой стрелки выходное давление понижается.
• Давление на входе должно быть не менее чем на 1 бар выше давления настройки.

Регулятор давления G1/4		Регулятор давления G1/2

1. Настройте регулятор на требуемое выходное давление визуально, по показанию манометра. 2. Для настройки давления поворачивайте рукоятку регулятора от руки. Не используйте для регулировки/ =поворота рукоятки инструмент, поскольку это может привести к повреждению рукоятки и внутренних устройств арматуры. См. рис. (a) 3. Не пытайтесь регулировать давление или поворачивать рукоятку в положении фиксации или с установленным висячим замком, во избежание повреждения рукоятки и внутренних устройств арматуры. Выполняйте регулировку давления поворотом рукоятки только после снятия висячего замка и вывода рукоятки из положения фиксации. См. рис. (b) 4. Не пытайтесь выдвинуть скобу для висячего замка в незафиксированном положении рукоятки регулятора. 5. Для установки висячего замка нажмите рукоятку вниз для ее фиксации, после чего вытяните вверх скобу для висячего замка. См. рис. (c) 6. Периодические или одиночные резкие импульсы давления в системе следует исключить, поскольку это сокращает срок службы манометра. 7. При подаче на устройство давления, превышающего диапазон шкалы манометра, манометр может быть поврежден. 8. Подбирать висячий замок надлежит таким образом, чтобы его дужка по толщине в точности подходила к скобе для висячего замка или имела немного меньший размер. Неправильно подобранный навесной замок может привести к неисправности устройства.
