Артикул:
PW0103504

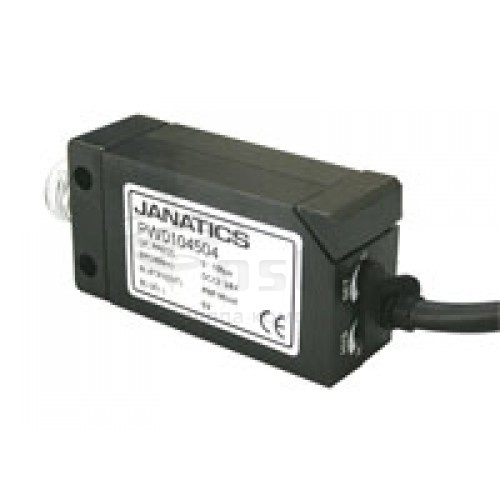

Описание и схемы Реле давления, R1/8, NPN
Реле давления — R1/8
Особенности
- Быстрое срабатывание.
- Удобство регулировки давления срабатывания.
- Регулируемый гистерезис.
Технические характеристики
|
№ для заказа |
PW0103504 |
PW0104504 |
|
|
Размер отверстия |
R1/8 |
||
|
Диапазон рабочего давления |
0–10 бар |
||
|
Выдерживаемое давление |
15 бар |
||
|
Среда |
Воздух |
||
|
Напряжение питания |
12–24 В DC ±10%, Пульсация (P-P) 10%или менее |
||
|
Время срабатывания |
5 мс или менее |
||
|
Стабильность позиционирования |
±1%полной шкалы |
||
|
Потребление тока |
МАКС . 21 мА |
||
|
Окр. среда |
Корпус |
IP40 |
|
|
Диапазон темпер. окр. среды |
Работа: 0…50° C, хранение: -20…60° C (без конденсации или замерзания) |
||
|
Диапазон влажности окр. воздуха |
Работа/хранение: 35…85% мм рт. ст. (без конденсации) |
||
|
Выдерживаемое напряжение |
1000 В AC за 1 минуту (между корпусом и питающим проводом) | ||
|
Сопротивление изоляции |
50 мОм /мин (при 500 В DC макс., между корпусом и питающим проводом) | ||
| Вибрация |
Полная амплитуда 1,5 мм, 10 Гц — 55 Гц — 10 Гц при сканировании в течение 1 минуты, двух часов в каждом направлении осей X, Y и Z |
||
|
Удар |
> 980 м/с2 (100G), 3 раза, каждый в направлении осей X, Y и Z |
||
|
Температурная характеристика |
±3%полной шкалы (стандартное исполнение: 25° C) |
||
|
Вес |
50 г (каждый включает в себя 1 м питающего провода) |
||
|
Характеристика |

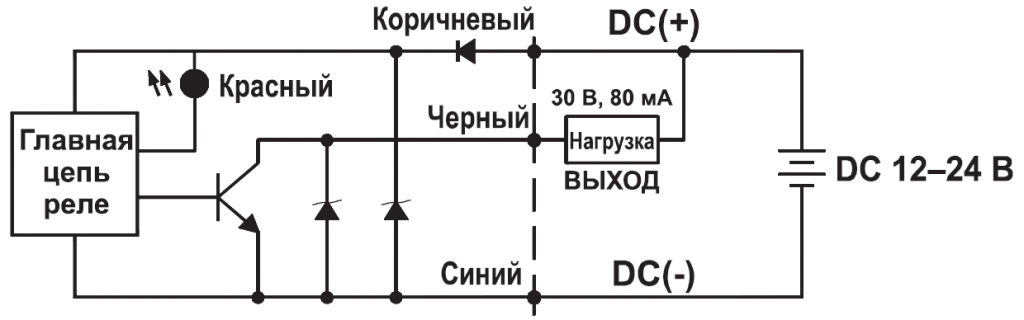

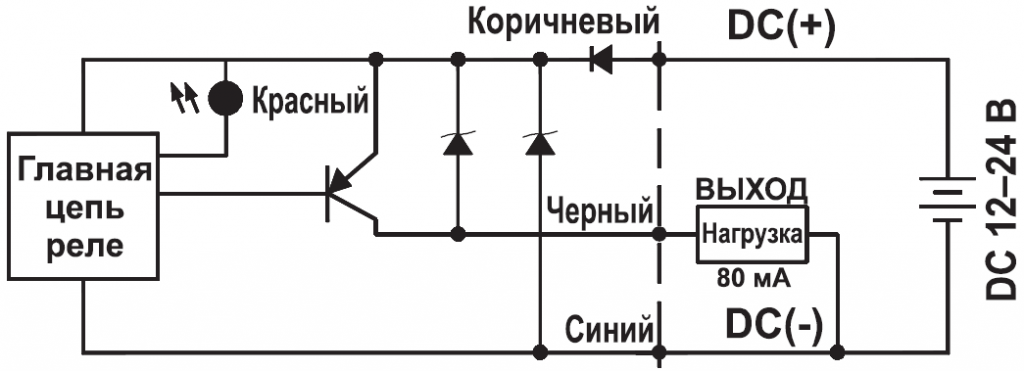

Схема подключения |
 |
 |
|
Выходной сигнал |
Открытый коллектор NPN 30 В, 80 мА |
Открытый коллектор PNP 80 мА |
|
|
Гистерезис |
1…10%заданного давления (регулируемого) |
||
|
Точки настройки |
1 точка |
||
|
Индикатор работы |
Загорается при включении (красный цвет) |
||
Применение
Реле давления можно использовать в устройствах подачи сжатого воздуха. Некоторые из областей применения включают в себя:- Защиту пневматического оборудования от избыточного давления.
- Установку последовательности давления.
- Может использоваться для последовательного управления давлением
|
Артикул
|
PW0103504 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
