Артикул:
2503TR381210
Описание и схемы Прямой поворотный фитинг с накидной гайкой из никелированной латуни с упл. кольцом на наружной резьбе G3/8" под трубку 12/10 мм
Поворотный фитинг с наружной резьбой (BSPP) с уплотнительным кольцом
 |
20°C ÷ 100°C с уплотнительным кольцом из NBR -15°C ÷ +200°C с уплотнительным кольцом из Viton Рабочая температура зависит от характеристик выбранной трубы. |
 |
 |
18 бар Рабочее давление зависит от характеристик выбранной трубы |
|
 |
Сжатый воздух, вода, масло и жидкости, совместимые с конструкционными материалами |
|
 |
Коническая трубная резьба (BSPT) по ISO 7 от R1/8" до R1/2" Цилиндрическая трубная резьба (BSPP) по ISO 228 от G1/8" до G1/2" Метрическая резьба ISO R/262 M5, М6, M12 |
|
 |
Полиуретан, полиэтилен, полиамид, ПТФЭ, ФЭП |
|
 |
Корпус: Никелированная латунь UNI EN 12164 CW 614N И UNI EN12165 CW 617N Стопорная гайка: UNI EN 12164 CW 614N И Уплотнительное кольцо: НБК |
|
|
- Поставляется под заказ и минимальными объемами из желтой латуни.
- Поставляется под заказ с уплотнительным кольцом из Viton |
||
  |
Изделия отвечают требованиям Директивы 2002/95/EC |
|
 |
Изделия отвечают требованиям Директивы 2011/65/EU |

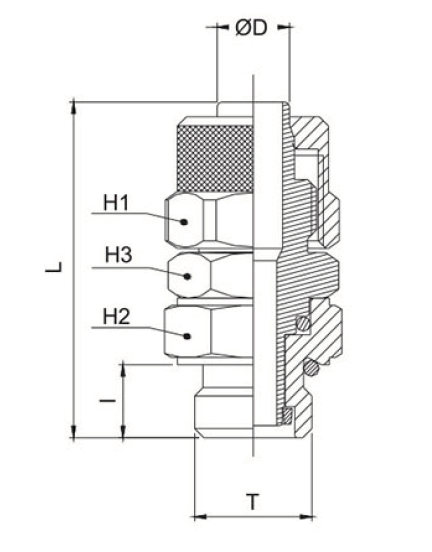

| Код |
T |
ØD |
I |
L | H1 | H2 |
H3 |
GR. |
|
2503TR1864 |
G1/8” |
6/4 |
6 |
36,0 |
12 | 13 | 12 |
24,0 |
|
2503TR1464 |
G1/4” |
6/4 |
8 |
37,5 |
12 | 16 | 14 |
30,0 |
|
2503TR1885 |
G1/8” |
8/5 |
6 |
36,0 |
14 | 12 | 13 |
0,026 |
|
2503TR1485 |
G1/4” |
8/5 |
8 |
37,5 |
14 | 14 | 16 |
0,032 |
|
2503TR1886 |
G1/8” |
8/6 |
6 |
36,0 |
14 | 13 | 12 |
26,0 |
|
2503TR1486 |
G1/4” |
8/6 |
8 |
37,5 |
14 | 16 | 14 |
32,0 |
|
2503TR141065 |
G1/4” |
10/6,5 |
8 | 39 | 16 | 14 | 16 |
0,038 |
|
2503TR14108 |
G1/4” |
10/8 |
8 |
39,0 |
16 | 16 | 14 |
38,0 |
|
2503TR38128 |
G3/8” |
12/8 |
9 | 42 | 18 | 17 | 19 |
0,05 |
|
2503TR381210 |
G3/8” |
12/10 |
9 |
42,0 |
18 | 19 | 17 |
52,0 |
|
Артикул
|
2503TR381210 |
|
Страна производтва
|
ИТАЛИЯ |
|
Производитель
|
Tierre Group S.p.a. |
