Артикул:
WQP03F61
Быстросъемные соединения. размеры G1/4, G1/2
Особенности
- Никелированный корпус
- Высокие характеристики потока
- Широкий выбор моделей
- Необслуживаемая конструкция и длительный срок службы
- Компактный размер
- Привлекательный дизайн
- Наружная коническая резьба с тефлоновым покрытием
Применение
Данные муфты можно эффективно использовать во всех системах подачи сжатого воздуха. Некоторые из них включают в себя:- Все линии сжатого воздуха
- Линии сборки с пневматическими инструментами / машинное оборудование с пневматическими системами
- Пневматические панели управления
Эксплуатация
Для подсоединения муфты просто вдавите втулку в муфту. Чтобы отсоединить муфту, отожмите гильзу, и втулка автоматически выйдет.
Меры предосторожности
При отсоединении под давлением втулка выходит с высокой скоростью и силой. В связи с этим, во избежание травмы следует соблюдать осторожность.Технические характеристики
| Модель | Разъем | WQC03... | WQC14... | |
| Втулка | WQP03... | WQP14... | ||
|
Гаечный ключ |
|
5 | 8 | |
|
Резьба |
|
1/4 | 1/2 | |
|
Среда |
|
Воздух |
||
| Диапазон рабочего давления |
0 – 10 бар |
|||
| Температура окружающего воздуха / среды | 5 – 60° С | |||
| Расход (л/мин) | 1000 | 2250 | ||
| Нагрузка на муфту при давлении 10 бар (кгс) | 13 | 15 | ||
| Материалы конструкции | Латунь, нержавеющая сталь, нитрил и ацеталь | |||

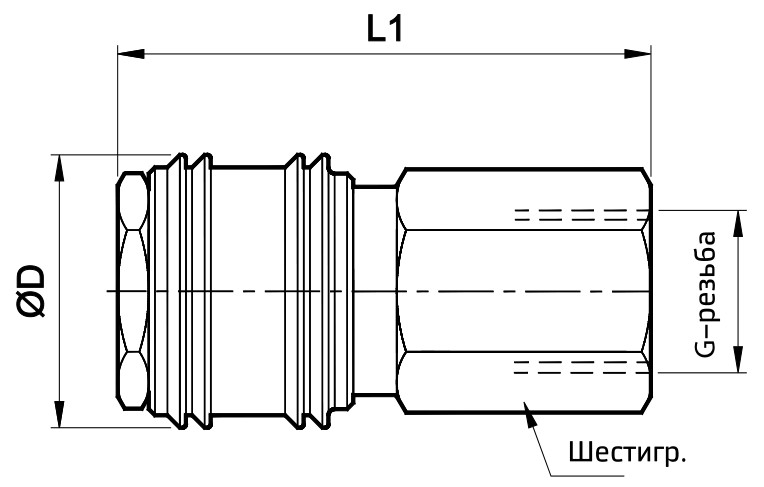

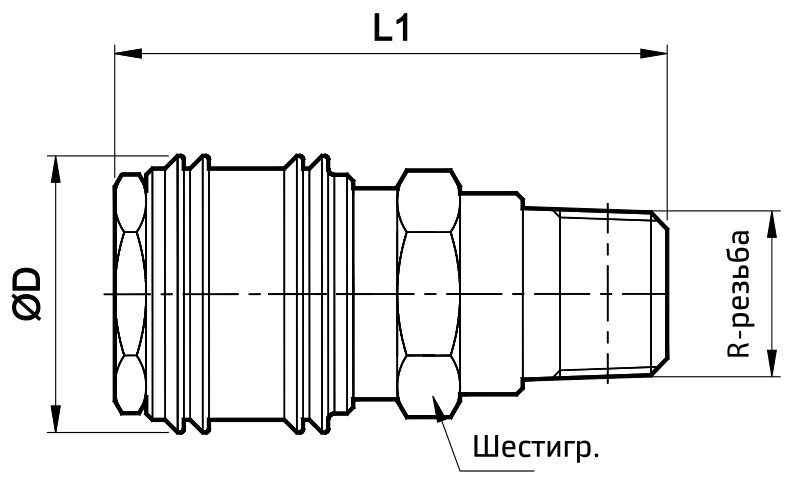

Модель WQC03 (ДУ — Ø5)
Пневморозетка
 |
 |
||||||||||||
| Резьба | ØD | L1 | Шестигр. | № для заказа | Резьба | ØD | L1 | Шестигр. | № для заказа | ||||
| R1/4 | 22 | 44 | 17 | WQC03M51 | G1/4 | 22 | 43 | 17 | WQC03F61 | ||||

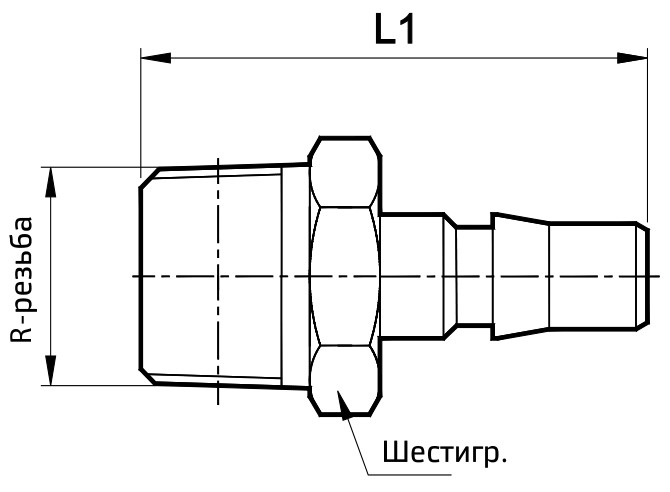

Модель WQP03
Штекер
 |
 |
||||||||||||
| Резьба | ØD | L1 | Шестигр. | № для заказа | Резьба | ØD | L1 | Шестигр. | № для заказа | ||||
| R1/4 | - | 36,5 | 14 | WQP03M51 | G1/4 | - | 35 | 17 | WQP03F61 | ||||
 |
||||||||
|

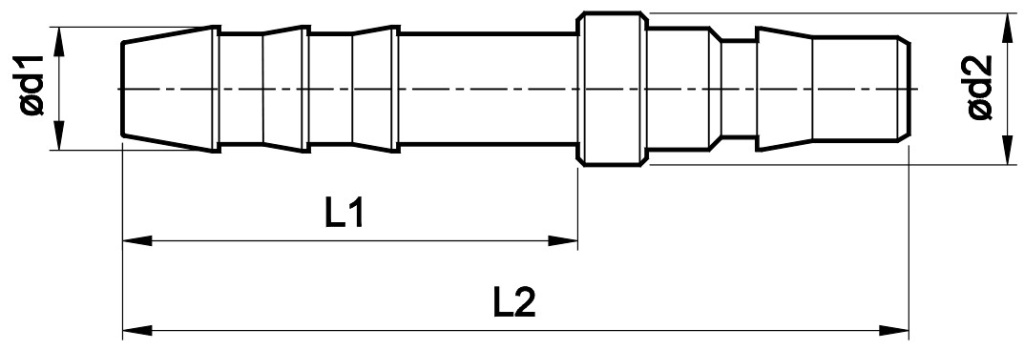

Применимый внутренний Ø шланга |
Ød1 | Ød2 | L1 | L2 | № для заказа | |||
| 08 | 9 | 11 | 33 | 57 | WQP03T08 | |||
|
Артикул
|
WQP03F61 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
Оплатить заказ можно только от юридического лица, получив счет на оплату оборудования.
