Артикул:
WP2501616

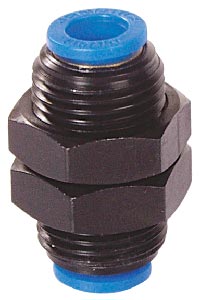

Описание и схемы Пневматический прямой цанговый фитинг c монтажными гайками под наружные диаметры трубок 16 мм - 16 мм
Цанговые фитинги — M5, 1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм
Особенности
- Привлекательный дизайн
- Компактный размер
- Резьбовые ниппели фитингов L, T и Y позволяют повернуть пластмассовую секцию на 360°
- Герметичное уплотнение трубок
- Пригодность для трубок из нейлона и полиуретана
- Простое и быстрое подсоединение трубки втягиванием/легкое снятие трубки простым нажатием на колпачок
- «Новый дизайн» — цанга из нержавеющей стали (по запросу)
- Наружная коническая резьба с тефлоновым покрытием
- Необслуживаемая конструкция и длительный срок службы
- Установка и функционирование трубок не подвержены вибрации благодаря хорошему захвату трубки цангой
Характеристики
|
Среда |
Воздух # |
|||
|
Макс. рабочее давление |
10 бар |
|||
|
Температура окружающей среды |
5–60° С |
|||
|
Резьбовое соединение |
Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба |
|||
|
Применимый материал трубки |
Нейлон, полиуретан |
|||
|
Применимый размер трубки (наружный диаметр) |
Ø4, 6, 8, 10 и 12 мм |
|||
|
Рекомендуемый допуск на наружный диаметр трубки |
± 0,1 мм |
|||
|
Рекомендуемая минимальная толщина стенки трубок |
Нейлон |
Полиуретан | ||
|
Наружный диаметр трубки (мм) |
Толщина (мм) |
Наружный диаметр трубки (мм) |
Толщина (мм) |
|
|
Ø4–12 |
1 |
Ø4 Ø6 Ø8 Ø10 Ø12 |
1 1 1,5 1,5 2 |
|
Применение
Быстросъемные фитинги можно эффективно использовать во всех системах подачи сжатого воздухаНекоторые из областей применения в пневматике включают в себя:
- Пневматические цилиндры (все типы)
- Направляющие регулирующие клапаны, электромагнитные клапаны и другие клапаны
- Устройства для подготовки воздуха, такие как фильтр, регулятор и лубрикаторы
- Пневматические панели управления
- Все магистрали сжатого воздуха, механизмы всех видов, где используются пневматические системы
- Пневматические контуры в любой промышленности
|

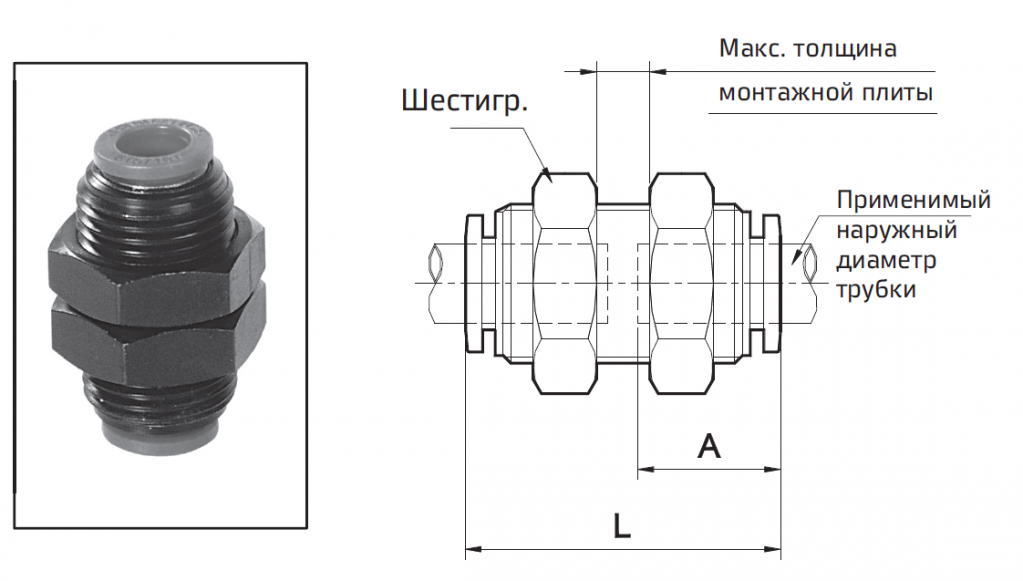

Применимый наружный диаметр трубки |
Шестигр. |
L |
A |
Макс. толщина монтажной плиты |
Диам. монтажного отверстия |
№ для заказа |
| 4 | 14 | 31,5 | 14,5 | 16 | 12,5 |
WP2500404 |
| 6 | 17 | 32,5 | 15,5 | 14 | 14,5 |
WP2500606 |
| 8 | 19 | 34 | 16 | 12 | 16,5 |
WP2500808 |
| 10 | 24 | 38 | 18 | 12 | 20,5 |
WP2501010 |
| 12 | 27 | 39 | 18,5 | 12 | 22,5 |
WP2501212 |
| 14 | 30 | 40 | 19 | 10 | 25 |
WP2501414 |
| 16 | 32 | 49 | 23,5 | 12 | 28 |
WP2501616 |
Порядок заказа
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах
|
Артикул
|
WP2501616 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
