WP2210470 Пневматический угловой поворотный цанговый фитинг наружная резьба M5 наружный диаметр трубки 4 мм

Артикул: WP2210470

142.09 ₽/шт

Варианты цен

142.09 ₽/шт

Подробности

Есть в наличии: 160

Рассчитать доставку

Характеристики

Артикул

—

WP2210470

Страна производтва

—

ИНДИЯ

Все характеристики

Доставка транспортными компаниями

Описание и схемы Пневматический угловой поворотный цанговый фитинг наружная резьба M5 наружный диаметр трубки 4 мм

Цанговые фитинги — M5, 1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм

Особенности

Привлекательный дизайн.
Компактный размер.
Резьбовые ниппели фитингов L, T и Y позволяют повернуть пластмассовую секцию на 360°.
Герметичное уплотнение трубок.
Пригодность для трубок из нейлона и полиуретана.
Простое и быстрое подсоединение трубки втягиванием/легкое снятие трубки простым нажатием на колпачок.
«Новый дизайн» — цанга из нержавеющей стали (по запросу).
Наружная коническая резьба с тефлоновым покрытием.
Необслуживаемая конструкция и длительный срок службы.
Установка и функционирование трубок не подвержены вибрации благодаря хорошему захвату трубки цангой.

Характеристики

Среда	Воздух #
Макс. рабочее давление	10 бар
Температура окружающей среды	5–60° С
Резьбовое соединение	Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба
Применимый материал трубки	Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)	Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки	± 0,1 мм
Рекомендуемая минимальная толщина стенки трубок	Нейлон		Полиуретан
	Наружный диаметр трубки (мм)	Толщина (мм)	Наружный диаметр трубки (мм)	Толщина (мм)
	Ø4–12	1	Ø4 Ø6 Ø8 Ø10 Ø12	1 1 1,5 1,5 2

Применение

Быстросъемные фитинги можно эффективно использовать во всех системах подачи сжатого воздуха.

Некоторые из областей применения в пневматике включают в себя:

Пневматические цилиндры (все типы).
Направляющие регулирующие клапаны, электромагнитные клапаны и другие клапаны.
Устройства для подготовки воздуха, такие как фильтр, регулятор и лубрикаторы.
Пневматические панели управления.
Все магистрали сжатого воздуха, механизмы всех видов, где используются пневматические системы.
Пневматические контуры в любой промышленности.

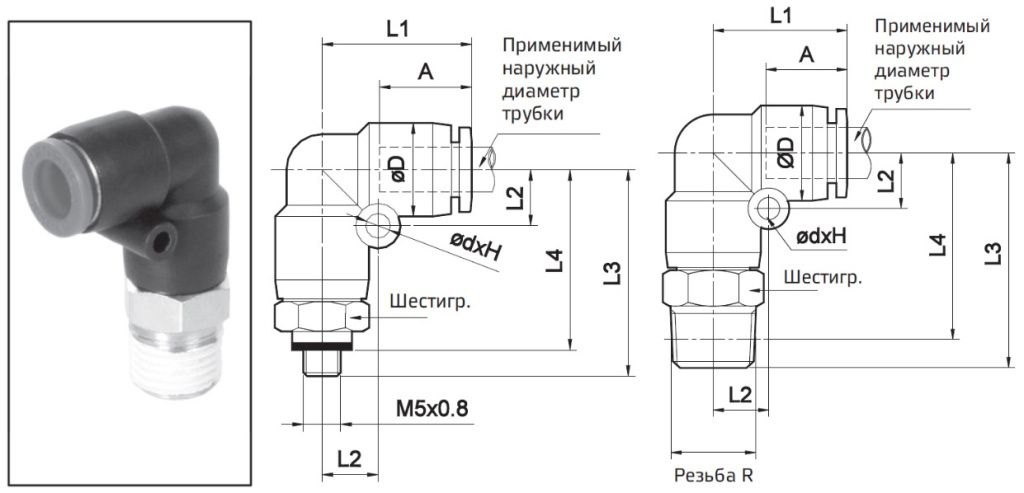

Применимый наружный диаметр трубки	Резьба	Шестигр.	ØD	L1	L2	L3	L4	А	Ød x H	№ для заказа
4	* M5x0,8	9	10,5	18,5	6,5	25,5	22	14,5	3,3 x 11	WP2210470
	R1/8	10	10,5	18,5	6,5	30	26,5	14,5	3,3 x 11	WP2210450
	R1/4	14	10,5	18,5	6,5	32	26,5	14,5	3,3 x 11	WP2210451
6	* M5x0,8	11	12,5	20	7,5	28	24,5	15,5	3,3 x 13	WP2210670
	R1/8	12	12,5	20	7,5	31,5	28	15,5	3,3 x 13	WP2210650
	R1/4	14	12,5	20	7,5	33,5	28	15,5	3,3 x 13	WP2210651
	R3/8	17	12,5	20	7,5	35	29	15,5	3,3 x 13	WP2210652
8	R1/8	14	15	22	9	33,5	30	16	3,3 x 15,5	WP2210850
	R1/4	14	15	22	9	37	31,5	16	3,3 x 15,5	WP2210851
	R3/8	17	15	22	9	36,5	30,5	16	3,3 x 15,5	WP2210852
	R1/2	22	15	22	9	42	34,5	16	3,3 x 15,5	WP2210853
10	R1/4	17	18,5	26	11	41,5	36	18	4,3 x 19	WP2211051
	R3/8	17	18,5	26	11	45	36	18	4,3 x 19	WP2211052
	R1/2	22	18,5	26	11	45,5	36	18	4,3 x 19	WP2211053
12	R1/4	19	21	27,5	12	44	38,5	18,5	4,3 x 21,5	WP2211251
	R3/8	19	21	27,5	12	44,5	38,5	18,5	4,3 x 21,5	WP2211252
	R1/2	22	21	27,5	12	47	39,5	18,5	4,3 x 21,5	WP2211253
14	1/2	22	23	29	13	50,5	43	21,5	4,3 x 23,5	WP2211453
14	3/4	27	23	29	13	51,5	43,5	21,5	4,3 x 23,5	WP2211454
16	1/2	24	25,5	31,5	14,5	54	46,5	22,5	4,3 x 26	WP2211653
	3/4	27	25,5	31,5	14,5	54	45	22,5	4,3 x 26	WP2211654
	1	36	25,5	31,5	14,5	61	51	22,5	4,3 x 26	WP2211655

* Для резьбы M5 предусмотрена уплотнительная шайба.
A — длина устанавливаемой трубы.

Порядок заказа

При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах
