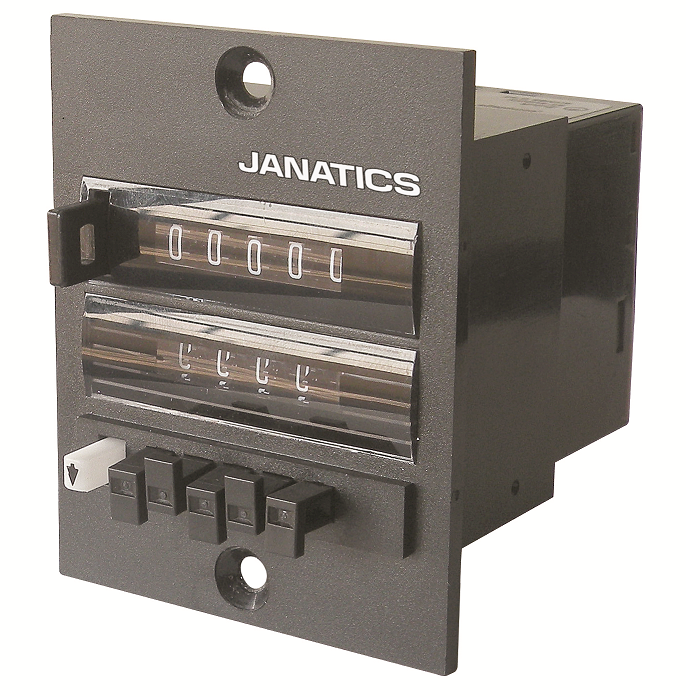

Артикул:
GC1M0270
Особенности
- Постоянно видимая предустановка.
- Встроенный пневматический сброс.
- Трех- или пятизначный дисплей.
- Удобная кнопочная настройка.
Технические характеристики
|
№ для заказа |
GC1M0270 |
|
Высота символа |
4 мм |
|
Рабочее давление |
2–8 бар |
|
Качество воздуха |
Безмасляный |
| Размер отверстия в фильтре | < 40 мкм |
|
Рабочая температура |
от 0 до 60° C |
|
Размер отверстия |
M5 |
|
Монтаж |
Горизонтальная роликовая ось на передней панели |
|
Положение монтажа |
Горизонтальная роликовая ось |
|
Класс защиты (IEC 144) |
IP40 с подсоединенными шлангами |
|
Входной сигнал счета |
Добавляемый |
|
Минимальная продолжительность импульса |
8 мс |
|
Макс. частота счета |
20 Гц |
|
Коэффициент заполнения импульсов |
1:1 |
|
Сброс |
− ручной с кнопки − внешним пневматическим сигналом, мин. продолжительность импульса 180 мс |
|
Частота сброса |
Макс. 1 за 2 с |
|
Длительность сигнала |
С момента достижения уставки до сброса |
Функция
Счетчики имеют 5-значный дисплей и выполняют счет по возрастающей, т. е. с добавлением входящих сигналов. При сбросе счетчика отображается значение 00000. Пневматический сигнал увеличивает значение счетчика на полшага с появлением первой половины цифры. По завершении сигнала значение увеличивается еще на полшага, и цифра становится полностью видимой.Предусмотрен ручной сброс счетчика с помощью кнопки. Также возможен сброс с помощью пневматического сигнала. Сигнал счета не может поступать или присутствовать во время процедуры сброса.
Основные размеры
Схема соединения
 |
Z — импульсный ввод «счет» Y — импульсный ввод «сброс» P — воздушный ввод A — выходной управляющий сигнал |
Порядок заказа
 |
 |
|
 |
|
||||
|
Диапазон давления |
Сброс |
Деления счетчика |
Размер отверстия |
|||||
| 1 |
2 – 8 бар |
M |
Ручной/пневматич. сброс |
02 |
5 делений |
70 |
M5 |
|
№ для заказа пневматического счетчика с предварительной установкой: GC1M0270.
|
Артикул
|
GC1M0270 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
