Артикул:
2502TR1486
Описание и схемы Прямой фитинг с накидной гайкой из никелированной латуни с уплотнительным кольцом на наружной резьбе G1/4" под трубку 8/6 мм
Фитинг с наружной резьбой (BSPP) с уплотнительным кольцом
 |
20°C ÷ 100°C с уплотнительным кольцом из NBR -15°C ÷ +200°C с уплотнительным кольцом из Viton Рабочая температура зависит от характеристик выбранной трубы. |
 |
 |
18 бар Рабочее давление зависит от характеристик выбранной трубы |
|
 |
Сжатый воздух, вода, масло и жидкости, совместимые с конструкционными материалами |
|
 |
Коническая трубная резьба (BSPT) по ISO 7 от R1/8" до R1/2" Цилиндрическая трубная резьба (BSPP) по ISO 228 от G1/8" до G1/2" Метрическая резьба ISO R/262 M5, М6, M12 |
|
 |
Полиуретан, полиэтилен, полиамид, ПТФЭ, ФЭП |
|
 |
Корпус: Никелированная латунь UNI EN 12164 CW 614N И UNI EN12165 CW 617N Стопорная гайка: UNI EN 12164 CW 614N И Уплотнительное кольцо: НБК |
|
|
- Поставляется под заказ и минимальными объемами из желтой латуни.
- Поставляется под заказ с уплотнительным кольцом из Viton |
||
  |
Изделия отвечают требованиям Директивы 2002/95/EC |
|
 |
Изделия отвечают требованиям Директивы 2011/65/EU |

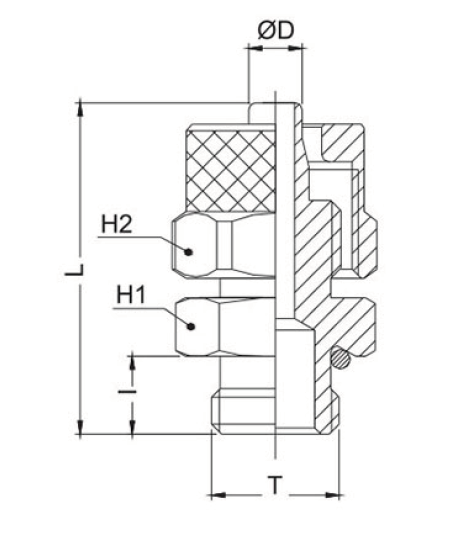

| Код |
T |
ØD |
I |
L | H1 | H2 | GR. |
|
2502TR18427 |
G1/8” |
4/2,7 |
6 |
21,8 |
13 | 8 |
10,0 |
|
2502TR1853 |
G1/8” |
5/3 |
6 |
23,0 |
15 | 8 |
11,0 |
|
2502TR1864 |
G1/8” |
6/4 |
6 |
25,5 |
13 | 12 |
16,0 |
|
2502TR1464 |
G1/4” |
6/4 |
8 |
28,0 |
16 | 12 |
21,0 |
|
2502TR3864 |
G3/8” |
6/4 |
9 |
29,0 |
19 | 12 |
26,0 |
|
2502TR1264 |
G1/2” |
6/4 |
10 |
30,5 |
24 | 12 |
45,0 |
|
2502TR1886 |
G1/8” |
8/6 |
6 |
25,5 |
14 | 14 |
18,0 |
|
2502TR1486 |
G1/4” |
8/6 |
8 |
28,0 |
16 | 14 |
22,0 |
|
2502TR3886 |
G3/8” |
8/6 |
9 |
29,0 |
19 | 14 |
31,0 |
|
2502TR1286 |
G1/2” |
8/6 |
10 |
30,5 |
24 | 14 |
38,0 |
|
2502TR18108 |
G1/8” |
10/8 |
6 |
27,5 |
14 | 16 |
24,0 |
|
2502TR14108 |
G1/4” |
10/8 |
8 |
29,5 |
16 | 16 |
28,0 |
|
2502TR38108 |
G3/8” |
10/8 |
9 |
30,5 |
19 | 16 |
32,0 |
|
2502TR12108 |
G1/2” |
10/8 |
10 |
32,0 |
24 | 16 | 51,0 |
|
2502TR381210 |
G3/8” |
12/10 |
9 |
32,0 |
19 | 18 | 36,0 |
|
2502TR121210 |
G1/2” |
12/10 |
10 |
33,5 |
24 | 18 |
46,0 |
|
2502TR1215125 |
G1/2” |
15/12,5 |
10 |
33,5 |
24 | 22 |
52,0 |
|
Артикул
|
2502TR1486 |
|
Страна производтва
|
ИТАЛИЯ |
|
Производитель
|
Tierre Group S.p.a. |
