Артикул:
GR0110808
Описание и схемы Пневмодроссель линейный диаметр 8
Особенности
- Точная регулировка потока воздуха.
- Элегантная конструкция.
Технические характеристики
|
Тип |
Реверсивный |
|
Модель |
GR011 |
|
Среда |
Сжатый воздух — сухой / воздушно-масляная смесь |
| Диапазон рабочего давления |
10 бар |
| Кол-во оборотов рукоятки | 8 |
|
Температура окружающей среды |
5–60° C |
|
Материалы конструкции |
Латунь, ацеталь, нитрил |
| Применимые трубы |
Нейлоновые, полиуретановые |
Функция

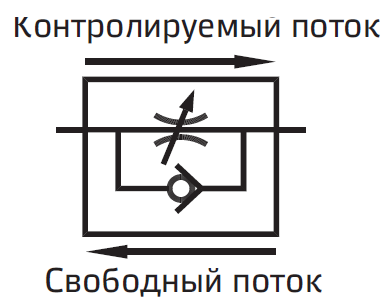

Данные клапаны обеспечивают контролируемый поток воздуха в одном направлении и свободный поток в другом направлении.Применение
Данные клапаны используются для регулирования скорости пневматического цилиндра.
|
№ |

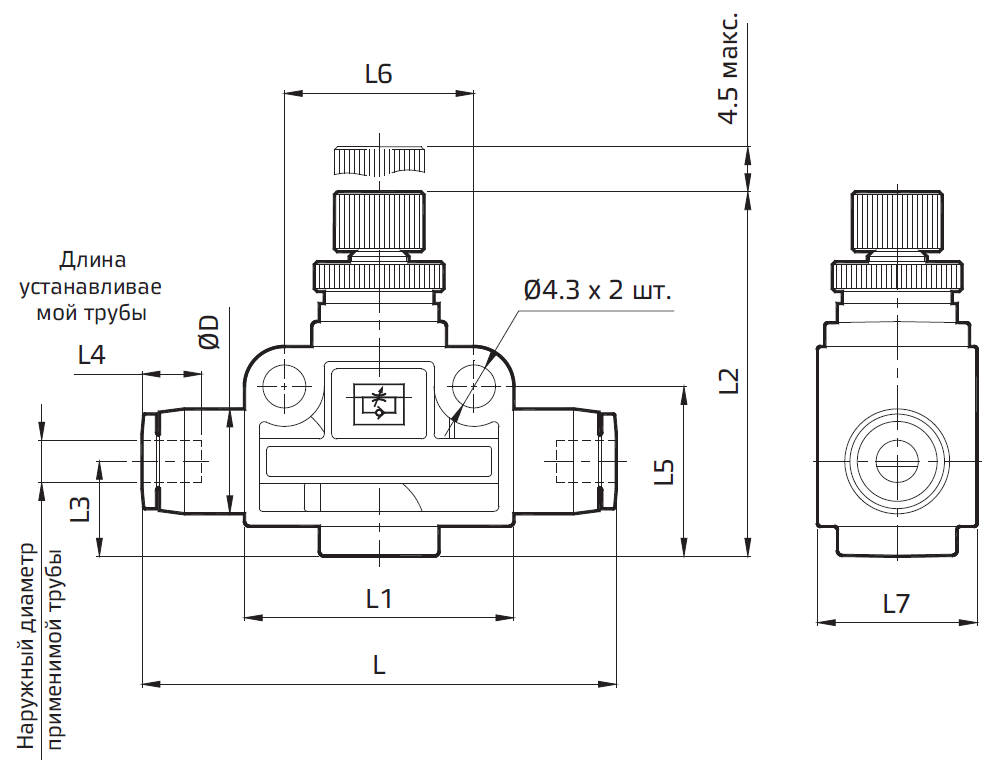

№ для заказа |
Наружный диаметр применимой трубы |
L |
L1 | L2 |
L3 |
L4 | L5 | L6 | L7 |
ØD |
|
Свободный расход л/мин@ |
Контролируемый расход л/мин@ |
|
1 |
GR0110404 | 4 | 49,5 | 27 | 37,5 | 9,5 | 14,5 | 17 | 19 | 16 | 105 | 50 | 50 | |
| 2 |
GR0110606 |
6 | 55 | 32 | 43,5 | 11 | 15,5 | 9,5 | 24 | 19 | 12,5 | 225 | 200 | |
| 3 |
GR0110808 |
8 | 58 | 32 | 43,5 | 11 | 17,5 | 20,5 | 24 | 19 | 15 | 450 | 400 | |
| 4 |
GR0111010 |
10 | 68,5 | 33 | 48 | 12 | 20 | 23,5 | 25 | 22 | 18,5 | 800 | 550 | |
| 5 |
GR0111212 |
12 | 68,5 | 33 | 48 | 12 | 20,5 | 24,5 | 25 | 22 | 21 | 950 | 900 |
@ Давление на входе 6 бар и перепад давления 1 бар
Порядок заказа
При заказе клапана регулировки расхода указывайте номер заказа, приведенный в соответствующих таблицах.
|
Артикул
|
GR0110808 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
