Артикул:
DMN227A63-WT1R1
Описание и схемы Клапан арматурный с электромагнитным управлением, 1/2'', 2/2, НЗ, 24V DC, разъем с индикацией (с предохранителем) и кабелем 2 м
Особенности изделий
- Седло тарельчатого клапана с мембранным исполнительным механизмом
- Широкий диапазон рабочих напряжений
- Непрерывный цикл работы
- Ручное управление (нажимного типа)
- Хорошие характеристики потока
- Компактный размер
Технические характеристики
| № для заказа | DMN227A61 | DMN227A62 | DMN227A63 |
DMN229A64 |
DMN229A65 | |||
| Размер отверстия |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 | |||
|
Тип |
2/2 | |||||||
|
Конструкция |
Мембранный |
|||||||
|
Среда |
Воздух, вода, инертный газ — сжатый воздух, фильтрованный, воздушно-масляная смесь | |||||||
|
Рабочее давление |
0,5 – 10 бар | |||||||
|
Температура окружающей среды |
от 5 до 60° C | |||||||
|
Температура среды |
от 5 до 60° C | |||||||
|
Тип привода |
Электрический | |||||||
|
Тип управления |
Сервоуправление | |||||||
|
Тип монтажа |
Монтаж в магистраль |
|||||||
|
Положение монтажа |
Любое |
|||||||
|
Номинальный размер, мм |
13 |
13 |
13 |
25 |
25 | |||
|
Стандартный номинальный расход, л/мин |
1600 |
3600 |
4000 |
10 800 |
11 800 | |||
|
Максимальный момент затяжки, Н.м |
14 |
24 |
30 |
40 |
52 | |||
|
Вес, кг |
0,565 |
0,540 |
0,515 |
1,34 | 1,265 | |||
|
Материалы конструкции |
Корпус, верхняя крышка: латунь, мембрана: нитрил; прочие компоненты: нержавеющая сталь, полиацеталь, сталь, полиамид, латунь | |||||||
| Электрическая часть | ||||||||
|
Ширина катушки |
22 мм | |||||||
|
Напряжение (V) ±10% |
AC (50 Гц) — 24, 48, 110, 220 | |||||||
| DC — 12, 24, 48, 110 | ||||||||
|
Потребляемая мощность |
AC — 6 ВА, DC — 5 Вт | |||||||
|
Рабочий цикл |
Непрерывный |
|||||||
|
Класс изоляции |
Класс F | |||||||
|
Тип защиты обмотки |
IP65 | |||||||
* Давление на входе 6 бар и перепад давления 1 бар
2/2 нормально закрытый электромагнитный клапан с сервоприводом — G1/4, G3/8, G1/2
| Модель № | T | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | H1 | H2 | H3 | H4 | |||
|
DMN227A61 |
G1/4 |
74 |
25 |
21 | 67 |
44 |
51 |
SQ48 |
27 A/F |
22 |
15 | 37 |
112 |
102,5 | |||
|
DMN227A62 |
G3/8 |
74 |
25 |
21 |
67 |
44 | 51 | SQ48 | 27 A/F | 22 | 15 | 37 | 112 | 102,5 | |||
|
DMN227A63 |
G1/2 |
74 |
25 |
21 |
67 | 44 | 51 | SQ48 | 27 A/F | 22 | 15 | 37 | 112 | 102,5 | |||
2/2 нормально закрытый электромагнитный клапан с сервоприводом — G3/4, G1
| Модель № | T | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | H1 | H2 | H3 | H4 | |||
| DMN229A64 | G3/4 | 95 | 40 | 27,5 | 95 | 69 | 51 | SQ70 | 41 A/F | 22 | 23 | 55 | 133,5 | 124 | |||
| DMN229A65 | G1 | 95 | 40 | 27,5 | 95 | 69 | 51 | SQ70 | 41 A/F | 22 | 23 | 55 | 133,5 | 124 | |||

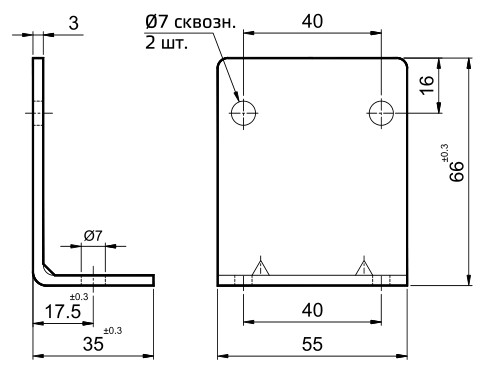

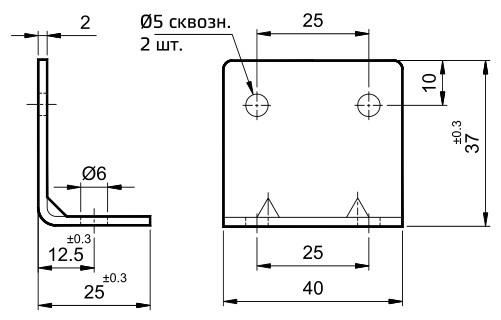

Крепежный кронштейн
| 1/4, 3/8, 1/2 — № заказа: A4C18 | 3/4, 1 — № заказа: A4C19 | |
 |
 |
|
Крепежный кронштейн
1. Электромагнитный клапан + «разъемы без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения.
Пример
a) Номер заказа нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока — DMN227A63-W
b) Номер заказа нормально нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока тока и литым кабелем — DMN227A63-W1
2. Пневмораспределитель + ответные части разъема со светодиодным индикатором
При заказе пневмораспределителей с электромагнитным управлением с ответными частями разъемов, оснащённых светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения.
| A | 220 В | AC | Q | 110 В | DC | |
| В | 110 В | AC | S | 48 В | DC | |
| D | 48 В | AC | W | 24 В | DC | |
| G | 24 В | AC | R | 12 В | DC | |
Пример
a) Номер заказа нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока — DMN227A63-W
b) Номер заказа нормально нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока тока и литым кабелем — DMN227A63-W1
2. Пневмораспределитель + ответные части разъема со светодиодным индикатором
При заказе пневмораспределителей с электромагнитным управлением с ответными частями разъемов, оснащённых светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.
 |
|
 |
|
|
|
|
||
| Модель | Цвет корпуса и индикация | Цвет светодиода |
Тип соединения |
|||||
| A 220 В AC | Т0 |
 |
R красный |
0 Кабельный ввод PG |
||||
| G 24 В AC |
1 Литой кабель (длиной 2 метра) |
|||||||
| W 24 В DC | ||||||||
|
|

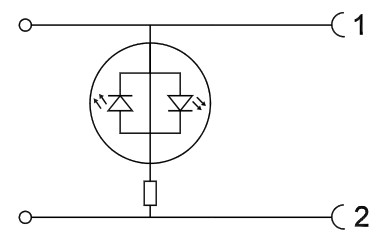

Прозрачный корпус с биполярным свето- диодным индикатором, подтверждающим напряжение питания |
|
|
|||||
| Т1 |
|
|||||||
|

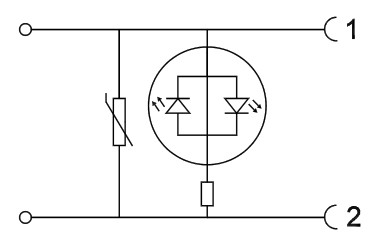

Прозрачный корпус с биполярным свето- диодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки |
||||||||
Пример
№ заказа нормально закрытого клапана с сервоприводом 2/2, с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором с литым кабелем: DMN227A63-WT1R1
Примечание: для применения с водой
1. Рекомендуется устанавливать электромагнитный клапан в вертикальном положении.
2. Не удаляйте сетку, предусмотренную на стороне входного отверстия.
3. Настоятельно рекомендуется использовать фильтр на стороне впуска.
4. Настоятельно рекомендуется использовать мягкую воду или состав для смягчения воды на стороне впуска.
|
Артикул
|
DMN227A63-WT1R1 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
Оплатить заказ можно только от юридического лица, получив счет на оплату оборудования.
