A03063050G Пневмоцилиндр компактный, с противоповоротной платформой, с магнитом, 63x50

Артикул: A03063050G

15 991.70 ₽/шт

Варианты цен

15 991.70 ₽/шт

Подробности

Нет в наличии

Характеристики

Артикул

—

A03063050G

Страна производтва

—

ИНДИЯ

Серия цилиндра

—

A03

Форма цилиндра

—

Компактный противоповоротный

Диаметр поршня, мм

—

Все характеристики

Доставка транспортными компаниями

Описание и схемы Пневмоцилиндр компактный, с противоповоротной платформой, с магнитом, 63x50

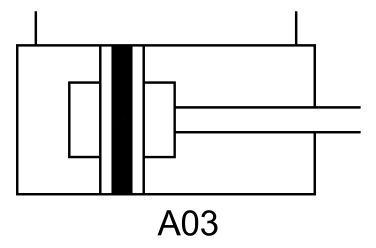

kompaktnyye-pnevmaticheskiye-tsilindry-so-vstroyennymi-napravlyayushchimi-A03G-02.jpg

Компактные цилиндры со встроенными направляющими, магнитные (двустороннего действия, от Ø12 до Ø100 мм). Эти компактные цилиндры широко используются в недорогих системах автоматики, специализированных станках, промышленном оборудовании, оснастке и т. п.

Особенности изделий

Компактная, легкая и малогабаритная конструкция
Большое прижимное усилие по отношению к размеру
Низкий коэффициент трения, долговечные уплотнения
Эластомерные демпферы конечных положений
Возможен непосредственный монтаж исполнительных устройств
Встроенная направляющая обеспечивает повышенную устойчивость к боковой нагрузке
Угловой люфт ±0,3° или меньше

Технические характеристики

Модель	Компактный цилиндр со встроенными направляющими
Тип	Цилиндр двустороннего действия
Тип монтажа	Монтажное отверстие / Резьба в корпусе
Пространственная ориентация	Вертикальная и горизонтальная
Ø поршня	12 мм	16 мм	20 мм	25 мм	32 мм	40 мм	50 мм	63 мм	80 мм	100 мм
Стандартная длина хода*	5 мм, 10 мм, 15 мм, 20 мм, 25 мм, 30 мм, 40 мм		5 мм, 10 мм, 15 мм, 20 мм, 25 мм, 30 мм, 40 мм, 50 мм		5 мм, 10 мм, 15 мм, 20 мм, 25 мм, 30 мм, 40 мм, 50 мм, 60 мм		10 мм, 20 мм, 30 мм, 40 мм, 50 мм, 60 мм, 70 мм, 80 мм
Рабочая среда	Сжатый воздух, фильтрованный, воздушно-масляная смесь
Диапазон рабочего давления	от 1,5 до 10 бар					от 1 до 10 бар
Температура сжатого воздуха	от +5 до +60 °C
Температура окружающей среды	от -10 до +60 °C

* По поводу цилиндров с нестандартными или удлиненными штоками обращайтесь к своему региональному дилеру или в компанию Остек-АртТул

Сила на выходе (сила в Н: 1 Н = 0,1 кгс)

Ø поршня, мм	Ø штока, мм		Рабочее давление, бар
Ø поршня, мм	Ø штока, мм		2	3	4	5	6	7	8	9	10
12	6	Выдвижение	20	30	40	50	60	70	80	90	100
12	6	Втягивание	15	22	30	38	46	53	61	68	76
16	8	Выдвижение	36	54	72	90	108	126	144	162	180
16	8	Втягивание	27	40	54	67	81	95	108	122	135
20	10	Выдвижение	56	84	112	140	169	196	224	254	282
20	10	Втягивание	42	63	84	106	127	148	169	190	212
25	12	Выдвижение	88	132	176	220	264	308	352	396	440
25	12	Втягивание	68	102	136	170	204	238	272	306	340
32	16	Выдвижение	145	217	289	362	434	507	579	651	724
32	16	Втягивание	108	162	217	271	325	380	434	488	542
40	16	Выдвижение	226	339	452	565	678	792	905	1018	1130
40	16	Втягивание	190	285	380	475	570	66	760	855	950
50	20	Выдвижение	353	530	706	884	1060	1237	1414	1590	1767
50	20	Втягивание	297	445	594	742	890	1039	1187	1336	1484
63	20	Выдвижение	561	842	1122	1403	1683	1964	2244	2525	2805
63	20	Втягивание	505	757	1009	1261	1514	1766	2018	2270	2523
80	25	Выдвижение	905	1357	1809	2262	2714	3167	3619	4072	4524
80	25	Втягивание	816	1225	1633	2041	2449	2857	3266	3674	4082
100	30	Выдвижение	1414	2120	2827	3534	4241	4948	5655	6362	7068
100	30	Втягивание	1287	1929	2573	3216	3859	4502	5145	5789	6432

* Встроенные направляющие обеспечивают высокое сопротивление боковым нагрузкам и малый угловой люфт штока. (Вышеуказанные значения были определены с учетом потерь на трение)

Артикул	A03063050G
Страна производтва	ИНДИЯ
Серия цилиндра	A03
Форма цилиндра	Компактный противоповоротный
Диаметр поршня, мм	63
Ход, мм	50
Производитель	JANATICS INDIA PRIVATE LIMITED
Магнит	Да
