Артикул:
A23H050125

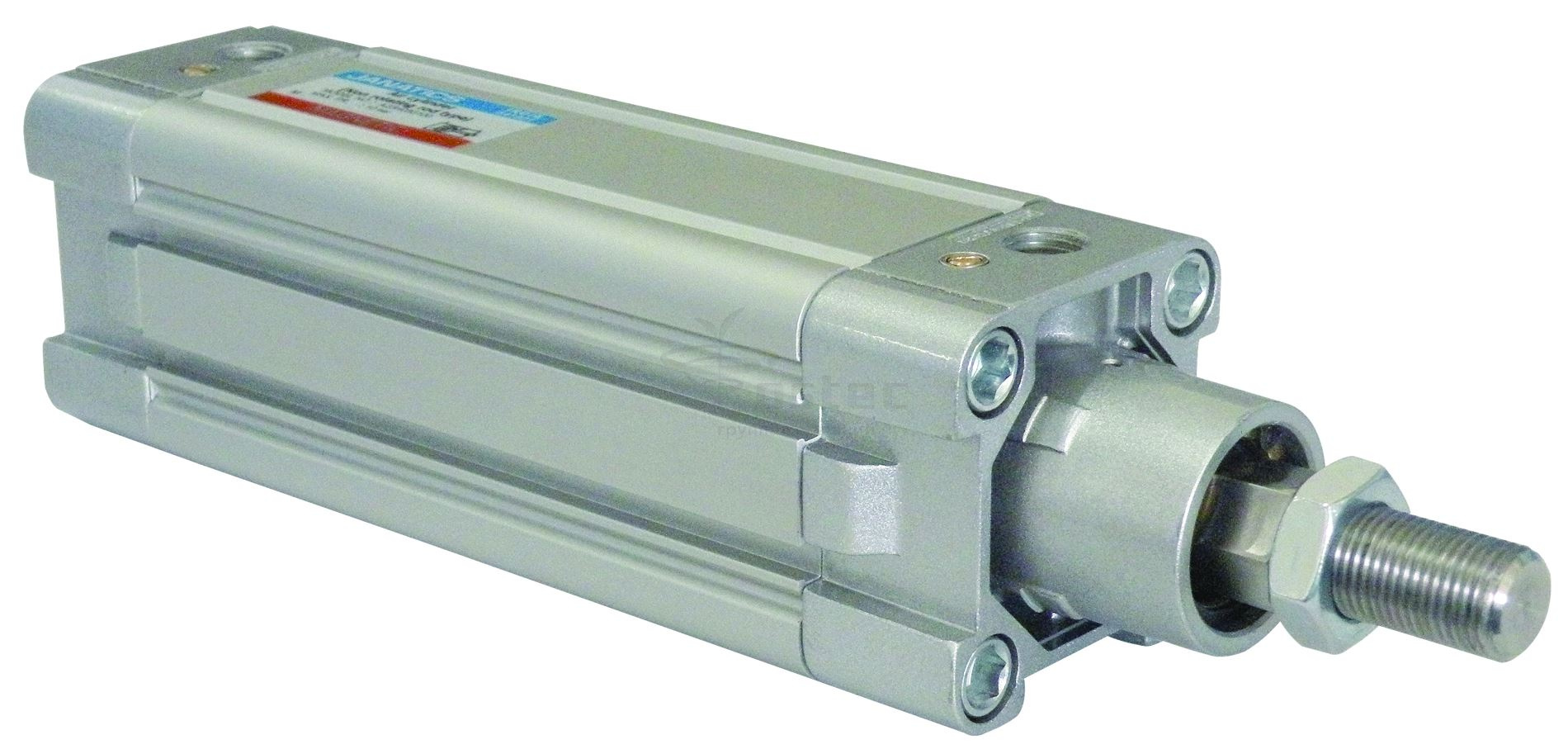

Пневматический цилиндр с защитой от поворота штока — цилиндр двустороннего действия (корпус прямоугольного сечения) Ø32–63 мм.
В соответствии со стандартами ISO 15552 / VDMA 24562
Особенности
В соответствии со стандартами ISO 15552 / VDMA 24562
Особенности
- Шестигранный шток для исключения поворота вокруг оси
- Регулируемое демпфирование в обоих конечных положениях эластомерными элементами
- С широким ассортиментом креплений согласно требованиям стандартов ISO 15552 / VDMA 24562

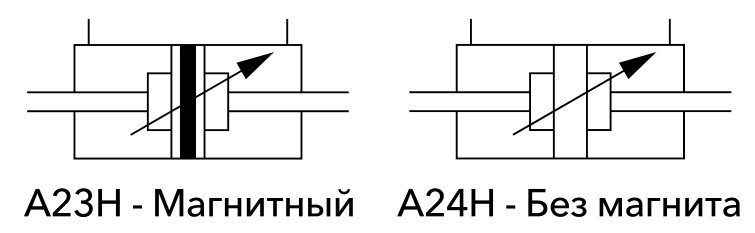

- Исполнения с магнитом и без магнита
- Корпус цилиндра из алюминиевого профиля (квадратного сечения)
- Магнитный датчик, общий для всех размеров (см. каталог магнитных датчиков)
- Шток цилиндра из нержавеющей стали
Технические характеристики
|
Диаметр поршня Ø, мм |
32 | 40 | 50 | 63 | ||||||||
|
Ход тормозной подушки, мм |
21 | 23 | 23 | 23 | ||||||||
|
Угловой люфт штока, макс. |
± 0,65° |
± 0,5° |
|
|
||||||||
|
Допустимый крутящий момент |
0,25 Нм |
0,45 Нм |
0,64 Нм |
|
||||||||
|
Стандартная длина хода*, мм |
25, 50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500 |
|||||||||||
|
Рабочая среда |
Сжатый воздух, фильтрованный, после маслораспылителя | |||||||||||
|
Рабочее давление |
0,5–10 бар | |||||||||||
|
Температура окружающей среды |
от -10 до +60 °C | |||||||||||
| Температура сжатого воздуха | от +5 до +50 °C | |||||||||||
| Материальное исполнение | Алюминий, латунь, нитрил, сталь, ацеталь, полиуретан, нержавеющая сталь | |||||||||||
| Монтажные принадлежности |
Лапы, передний фланец, задний фланец, проушина, проушина со сферическим шарниром, вилка, вилка со штифтом, передняя цапфа, задняя цапфа, центральная цапфа |
|||||||||||
|
Принадлежности |
Опора вилки, опора вилки со сферическим шарниром, кронштейн для вилки на вертикальную поверхность, стойки для цапфы, вилка штока с защелкой, наконечник штока со сферическим шарниром, позиционер штока |
|||||||||||
* Для получения информации о цилиндрах с нестандартными или удлинёнными штоками обращайтесь к своему региональному дилеру или в компанию Остек-АртТул
** Необходимо указать специальный номер заказа
Выходное усилие (усилие в Н: 1 Н = 0,1 кгс)
|
Диаметр поршня Ø (мм) |
Диаметр штока Ø (мм) |
|
Рабочее давление в бар |
||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
|
32 |
12 |
Выдвижение |
145 |
217 |
289 |
362 | 434 | 507 | 579 |
651 |
724 |
|
Втягивание |
122 |
183 |
244 |
306 | 367 |
428 |
489 | 550 | 610 | ||
|
40 |
14 |
Выдвижение |
226 |
339 |
452 |
565 |
678 | 792 | 905 | 1018 | 1130 |
|
Втягивание |
195 | 293 | 391 | 489 | 587 | 685 | 782 | 880 | 978 | ||
|
50 |
19 |
Выдвижение |
353 |
530 |
706 |
884 |
1060 |
1237 |
1414 |
1590 |
1767 |
|
Втягивание |
297 |
445 |
594 |
742 |
890 |
1040 |
1188 |
1336 |
1485 | ||
|
63 |
19 |
Выдвижение |
561 |
842 |
1122 |
1403 |
1683 |
1964 |
2244 |
2525 |
2805 |
|
Втягивание |
505 |
757 |
1009 |
1262 |
1514 |
1766 |
2018 |
2270 |
2523 | ||
Вышеуказанные значения приведены с учетом потери на трение

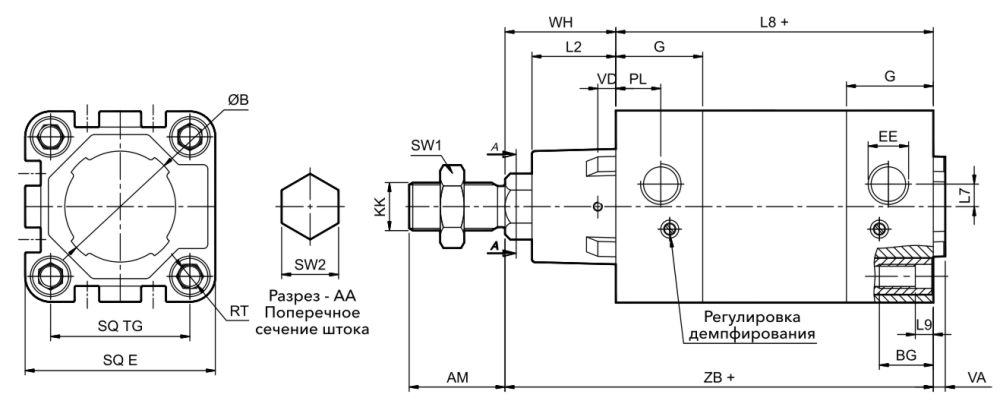

Базовый цилиндр
+ Дополнительный ход
|
Диаметр поршня Ø |
KK | AM | SW1 | SW2 | Вe11 | VD | VA | L2 |
E макс. |
G | TG | RT | |
|
|
|||||||||||||
|
32 |
M10X1,25 |
22 |
17 |
12 |
30 |
6 |
4 |
18,5 |
45 |
25,5 |
32,5 |
М6 | |
|
40 |
M12X1,25 |
24 |
19 |
14 |
35 |
6,5 |
4 |
20,5 |
51 |
29 |
38 |
М6 | |
|
50 |
M16X1,5 |
32 |
24 |
19 |
40 |
6,5 |
4 |
28 |
64 |
29 |
46,5 | М8 | |
|
63 |
M16X1,5 |
32 |
24 |
19 | 45 |
6,5 |
4 |
27 |
74 |
35 |
56,5 |
М8 | |
|
Диаметр поршня Ø |
BG мин. |
ЕЕ | PL | L7 | WH | Доп. | ZB | Доп. | L8 | Доп. | L9 | Доп. |
| 32 |
16 |
G1/8 | 13 | 5 | 26 | ±1,8 | 120 | ±1,2 | 94 | ±0,6 |
5 |
+20 |
| 40 | G1/4 | 14,5 | 5 | 30 |
±1,7 |
135 | 105 | ±0,7 | ||||
| 50 | 15 | 7,5 | 37 | 143 | 106 | 6 | ||||||
| 63 | G3/B | 17 | 10 | 37 | 158 | 121 | ±0,9 | + 2,50 |
T-образное гнездо для магнитного датчика, см. каталог для серии AM4
Порядок заказа
| A |
|
24 |
|
H |
|
040 |
|
050 |
|
D | ||||
|
|
|
|
|
|
|
|||||||||
|
Модель |
Шестигранный шток |
Ø поршня, мм |
Ход, мм
|
Монтажные принадлежности |
||||||||||
|
23 Магнитный цилиндр |
H 6-гранный шток цилиндра | 032 Ø 32 |
025 25 |
L — монтаж на лапах | ||||||||||
| 24 Стандартный цилиндр |
|
040 Ø 40 |
050 50 |
F — передний фланец | ||||||||||
|
|
050 Ø 50 |
080 80 |
R — задний фланец | |||||||||||
| 063 Ø 63 |
100 100 |
S — задняя проушина | ||||||||||||
|
|
125 125 |
G — задняя проушина (сферич. подшипник) |
||||||||||||
|
160 160 |
D — задняя вилка | |||||||||||||
| 200 200 |
К — задняя вилка (с пальцем) |
|||||||||||||
|
250 250 |
M — задняя цапфа | |||||||||||||
|
300 300 |
N — передняя цапфа | |||||||||||||
|
320 320 |
T — центральная цапфа |
|||||||||||||
|
400 400 |
||||||||||||||
| 500 500 | ||||||||||||||
Примечание
Для получения дополнительной информации о принадлежностях для магнитного датчика см. каталог серии AM4
Пример
№ для заказа пневматического цилиндра с защитой штока от поворота, с диаметром поршня 40 мм, ходом 50 мм, с задней вилкой: A24H 040 050 D.Примечание
При заказе как «Пневматический цилиндр с диаметром поршня 40 мм, ходом 50 мм, с защитой штока от поворота» будет поставлен базовый цилиндр A24H 040 050.Для повторного заказа, при указании данных с паспортной таблички цилиндра, отдельно указывайте способ монтажа.
|
Артикул
|
A23H050125 |
|
Страна производтва
|
ИНДИЯ |
|
Серия цилиндра
|
A23H |
|
Форма цилиндра
|
Квадратный, противоповоротный шток, ISO 15552 |
|
Диаметр поршня, мм
|
50 |
|
Ход, мм
|
125 |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
|
Магнит
|
Да |
