SA1E01206AXWC Амортизатор M14 x 1.5 ход 12 мм, с наконечником штока

Артикул: SA1E01206AXWC

5 914.71 ₽/шт

Варианты цен

5 914.71 ₽/шт

Подробности

Нет в наличии

Характеристики

Артикул

—

SA1E01206AXWC

Страна производтва

—

ИНДИЯ

Серия цилиндра

—

SA1E

Форма цилиндра

—

Амортизатор, демпфер

Все характеристики

Каталог

Доставка транспортными компаниями

Ход 4, 6, 7, 10, 12, 15, 25 мм

Особенности

Плавная и быстрая характеристика гашения скорости
Усилие сопротивления саморегулируемое, в зависимости от приложенной нагрузки цилиндрический корпус полностью покрыт витками резьбы, что улучшает отвод тепла и даёт возможность точно регулировать положение монтажных Гаек
Высокая характеристика поглощения энергии и прочная конструкция обеспечивают длительный срок службы
Высокая частота работы при малой длине

Применение

Системы транспортеров
Автоматизация производства
Производство полупроводниковых приборов
Оборудование пищевой промышленности
Кузнечно-прессовое оборудование
Медицинская техника
Автомобильная промышленность
Стеклоформовочное оборудование
Роботы-манипуляторы
Перевалка материалов
Упаковочное оборудование

Технические характеристики

Температура окружающей среды		от -10 до 80 °C
Диапазон скоростей		0,3–5,0 м/с
Время восстановления		≤ 0,3 сек.
Материал		Наружный корпус: углеродистая сталь, шток: ● углеродистая сталь (твердое хромовое покрытие); ● уплотнения: NBR

Рабочие показатели

Ход (мм)	Макс. Нм/ цикл (Et)	Макс. Нм/ час (Etc)	Макс. действ. масса, кг (Me)	Макс. скорость удара (v), м/с	Масса (г)	№ для заказа (с колпачком штока)	№ для заказа (без колпачка штока)
4	0,5	720	3	0,3–1	4	SA1E004002XWC	SA1E004002YWC
6	3	7000	6	0,3–2,5	17	SA1E00603AXWC	SA1E00603AYWC
7	6	12400	12	0,3–3,5	28	SA1E007004XWC	SA1E007004YWC
10	12	22500	22	0,3–4	32	SA1E010005XWC	SA1E010005YWC
12	20	33000	40	0,3–5	70	SA1E01206AXWC	SA1E01206AYWC
15	59	38000	120	0,3–5	160	SA1E015008XWC	SA1E015008YWC
25	80	60000	180	0,3-5	295	SA1E025009XWC	SA1E025009YWC
25	147	72000	270	0,3–5	375	SA1E025010XWC	SA1E025010YWC

Амортизатор, ход 4, 6, 7, 10, 12, 15, 25 мм


Амортизатор с колпачком штока		Амортизатор без колпачка штока

Ход	Резьба	A	A1	В	C	D	E	F	G	H	I	J
4	M6 x 0,75	36,5	32,5	28,5	4,5	1,8	4	22,5	1	8	3	-
6	M8 x 1,0	55,2	46,6	40,6	6,6	2,9	8,6	33,6	2	11	3	-
7	M10 x 1,0	62,6	54	47	8,6	3	8,6	39	3	12,7	3	-
10	M12 x 1,0	71,3	62,5	52,5	10,3	3	8,8	44	3	14	4	-
12	M14 x 1,5	90,2	79	67	12	4	11,2	58	4	19	5	12,1
15	M20 x 1,5	103,3	88	73	17,8	6	15,3	62	4	26	7	18
25	M25 x 1,5	136	117	92	22	8	19	82	-	32	9	23
25	M27 x 1,5	143	124	99	22	8	19	86	5	32	6	25

Подбор амортизаторов

EK	Кинетическая энергия	EK = mv2 / 2	(Нм)	T	Крутящий момент привода	(Нм)
ED	Движущая энергия	ED = F x S	(Нм)	I	Момент инерции	(кгм2)
ET	Суммарная энергия за цикл	ET = EK + ED	(Нм)	g	Ускорение свободного падения	(м/с2)
ETC	Суммарная энергия в единицу времени (в час)	ETC = ET x C	Нм/ч)	H	Высота	(м)
Me	Максимальная эффективная масса	Me = (2ET) / V2	(кг)	HM	Коэффициент стопорящего момента для двигателей (обычно 2,5)
m	Замедляемая масса		(кг)	P	Мощность электродвигателя	(Вт)
*v	Скорость движения		(м/с)	μ	Коэффициент трения
*vD	Скорость удара амортизатора		(м/с)	t	Время гашения скорости	(с)
Fm	Макс. сила удара		(Н)	ω	Угловая скорость	(рад/с)
F	Движущая сила		(Н)	a	Угол уклона	(рад)
C	Число ударов в час		(/ч)	Θ	Передача ударного контакта	(рад)
d	Внутренний диаметр цилиндра		(мм)	P	Давление привода	(бар)
S	Ход		(м)	R	Радиус	(м)
A	Ширина		(м)	Rs	Расстояние между амортизатором и центром вращения	(м)
В	Толщина		(м)

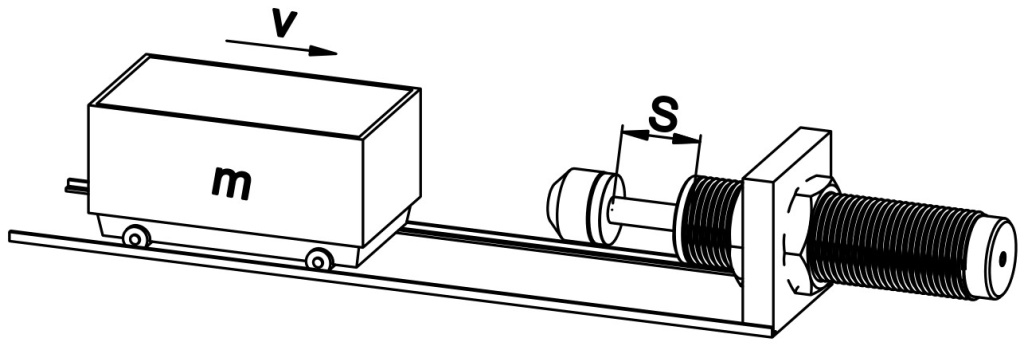

1. Горизонтальный удар


Условия использования		Формула и расчет
m = 2 кг		EK = mv2/2 = (2x0,72) / 2 = 0,5 Нм
v = 0,7 м/с		ET = EK=0,5 Нм
S = 0,004 м		ETC = ETxC = 0,5x1000 = 500 Нм/ч
C = 1000/ч		Me = (2ET)/v2 = (2x0,5)/0,72= 2 кг+

По результату расчета по формуле рекомендуется принять как возможный амортизатор SA1E004002XWC

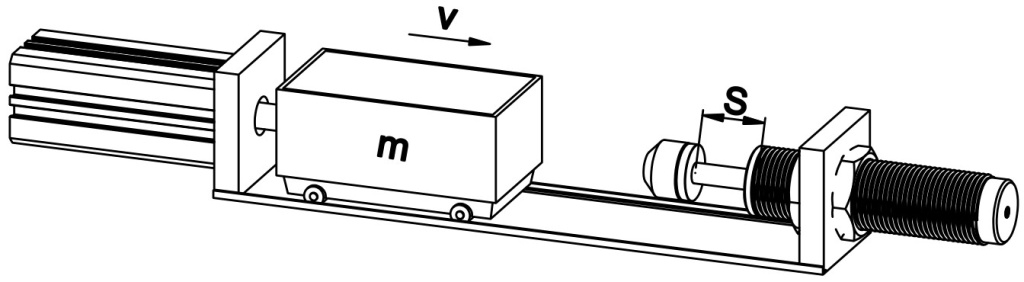

2. Горизонтальный удар с движущей силой


Условия использования		Формула и расчет
m = 2 кг		EK = mv2/2 = (2x1,22) / 2 = 1,44 Нм
v = 1,2 м/с		ED = FxS = 0,0785Pd2 x S = 0,0785x3x322x0,006 = 1,45 Нм
S = 0,006 м		ET = EK+ED = 1,44+1,45 = 2,89 Нм
P = 3 бар		ETC = ETxC = 2,89x2000 = 5780 Нм/ч
D = 32 мм		Me = 2ET / v2 = (2x2,89) / 1,22 = 4,01 кг
C = 2000/ч

По результату расчета по формуле рекомендуется принять как возможный амортизатор SA1E00603AXWC

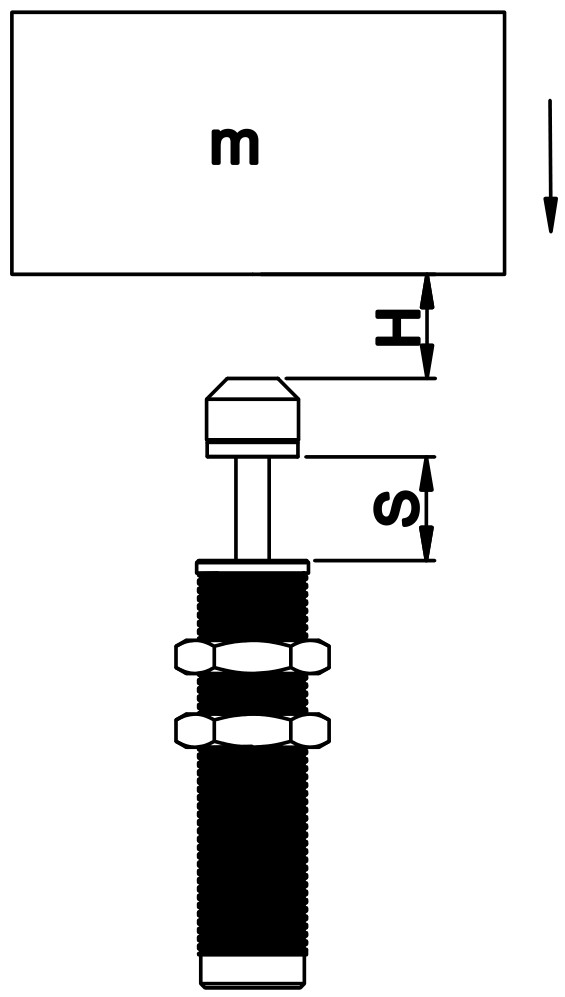

3. Удар свободного падения


Условия использования		Формула и расчет
m = 10 кг		v = √(2g.H) = √(2 x 9.81 x 0.05) = 1 м/с
H = 0,05 м		EK = mv2/2 = (10x12) /2 = 5 Нм
S = 0,007 м		ED = FxS = mgxS = 10 x 9,81 x 0,007 = 0,7 Нм
C = 2000/ч		ET = EK + ED = 5+0,7 = 5,7 Нм
		ETC = ETxC = 5,7x2000 = 11 400 Нм/ч
		Me = (2ЕT)/v2 = (2x5,7)/12= 11,4 кг

По результату расчета по формуле рекомендуется принять как возможный амортизатор SA1E007004XWC

4. Свободное падение с движущей силой


Условия использования		Формула и расчет
m = 8 кг		EK = mv2/2 = (8x1,02) /2 = 4 Нм
S = 0,01 м		ED = FxS = (mg+0,0785Pd2) x S
P = 4 бар		= (8x9,81+0,0785x4x402) x 0,01 = 5,8 Нм
D = 40 мм		ET = EK+ED = 4+5,8 = 9,8 Нм
C = 1800/ч		ETC = ETxC = 9,8x1800 = 17 640 Нм/ч
v = 1,0 м/с		Me = (2ET) / v2 = (2x9,8) / 1,02 = 19,6 кг

По результату расчета по формуле рекомендуется принять как возможный амортизатор SA1E010005XWC

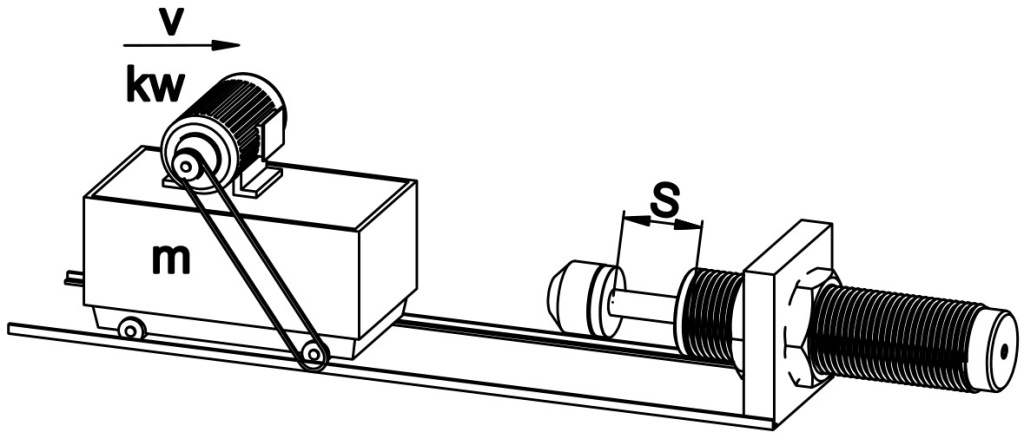

5. Горизонтальный удар с приводом от двигателя


Условия использования		Формула и расчет
m = 5 кг		EK = mv2/2 = (5x1,02) / 2 = 2,5 Нм
v =1,0 м/с		ED = FxS = {(PxHM)/v} x S = {(500x2,5)/1,0} x 0,012 = 15 Нм
Р = 0,5 кВт		ET = EK+ED = 2,5+15 = 17,5 Нм
HM = 2,5		ETC = ETxC = 17,5x1500 = 26 250 Нм/ч
S = 0,012 м		Me = (2ET) / v2 = (2x17,5) / 1,02 = 35 кг
C = 1500/ч

По результату расчета по формуле рекомендуется принять как возможный амортизатор SA1E01206AXWC

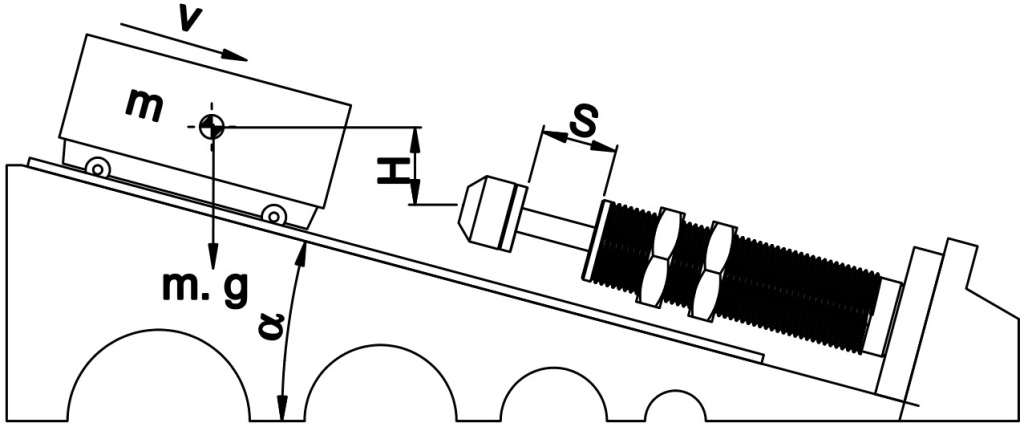

6. Удар по наклонной траектории


Условия использования		Формула и расчет
m = 100 кг		v = √(2g.H) = √(2 x 9.81 x 0.1) = 1.4 м/с
H = 0,1м		EK = mv2/2 = (100*1,42)/2 = 98 Нм
S = 0,025 м		ED = FxS = m x g x S x sinα
α = 30°		= 100x9,81x0,025xsin30° = 12,26 Нм
C = 600/ч		ET = EK+ED = 98+12,26 = 110,26 Нм
		ETC = ETxC = 110,26x600 = 66 156 Нм/ч
		Me = (2ET)/v2 = (2x110,26) /1.42 = 112,5 кг

По результату расчета по формуле рекомендуется принять как возможный амортизатор SA1E025010XWC

7. Горизонтально-распашная дверь


Условия использования		Формула и расчет
m = 100 кг		I = (m(4A2+B2))/12 = (100(4x1,02+0,052))/12 = 33,35 кгм2
ω = 2,0 рад/с		EK = (Ιω2) 12 = (33,35X2,02) / 2 = 66,7 Нм
T = 20 Нм		Θ = S/Rs = 0,025/0,5 = 0,05 рад
Rs = 0,5 м		ED = ТхӨ = 20x0,05 = 1 Нм
A = 1,0 м		ET = EK+ED = 66,7+1 = 67,7 Нм
В = 0,05 м		ETC = ETxC = 67,7x800= 54 160 Нм/ч
S = 0,025 м		v = ω x Rs = 2,0x0,5 = 1 м/с
C = 800/ч		Me = (2ET) / v2 = (2x67,7) /1,02 = 135,4 кг

По результату расчета по формуле рекомендуется принять как возможный амортизатор SA1E007004XWC

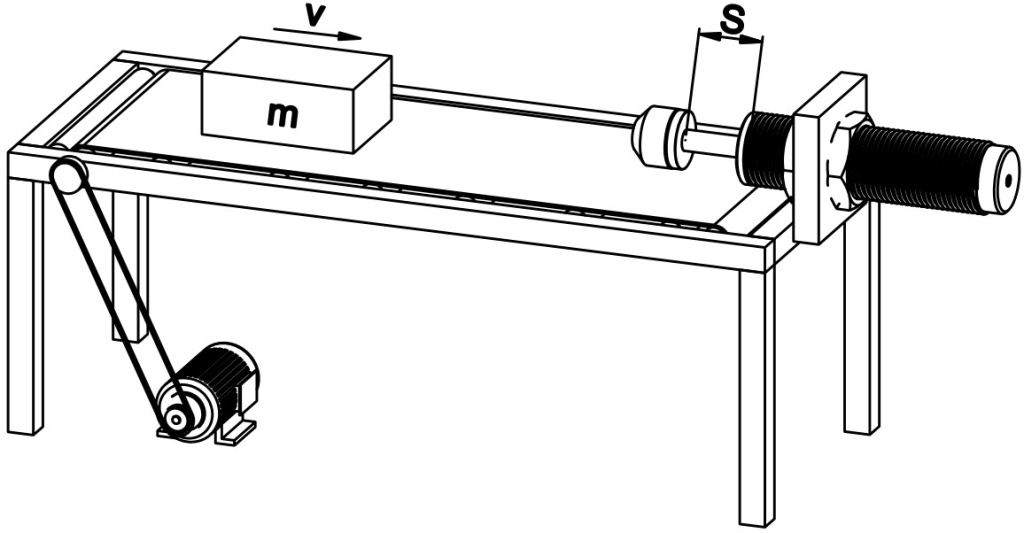

8. Горизонтальный приводной транспортер


Условия использования		Формула и расчет
m = 200 кг		EK = mv2/2 = (200x1,02) / 2 = 100 Нм
v =1,0 м/с		ED = FxS=m x g x μ x S = 200x9,81x0,25x0,025 = 12,26 Нм
μ = 0,25		ΕΤ = EK+ED = 100+12,26 = 112,26 Нм
S = 0,025 м		ETC = ETxC = 112,26x600 = 67 356 Нм/ч
C = 600/ч		Me = (2ET) /v2 = (2x112,26)/1,02 = 224,52 кг

По результату расчета по формуле рекомендуется принять как возможный амортизатор SA1E025010XWC

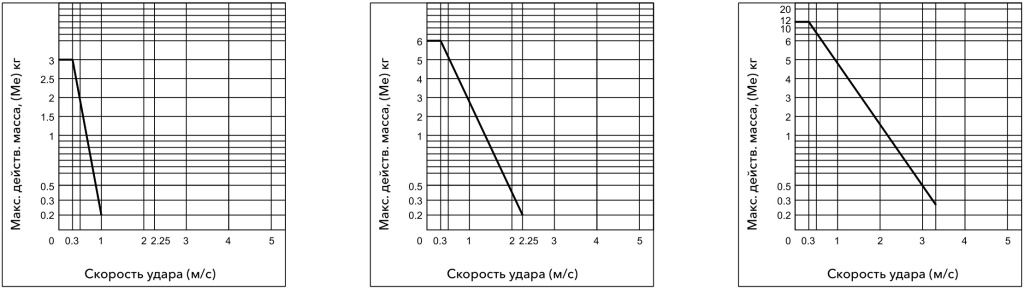

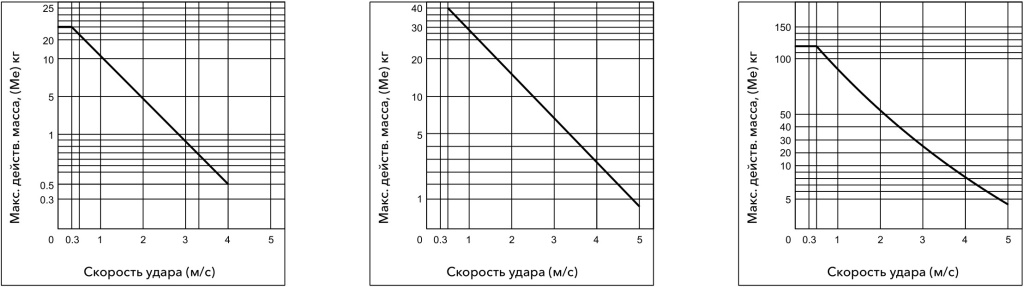

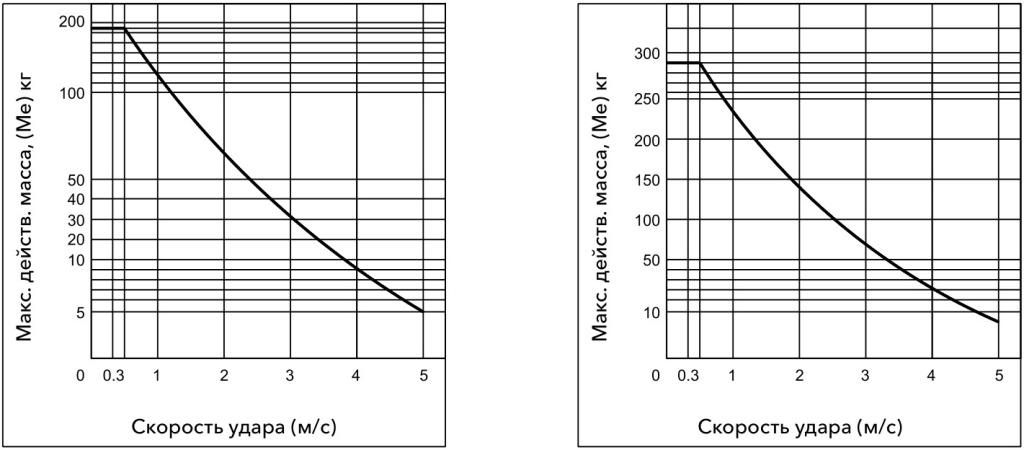

Кривые характеристик

SA1E004002XWС	SA1E00603AXWС	SA1E007004XWC

SA1E010005XWC	SA1E01206AXWC	SA1E015008XWC

SA1E025009XWC	SA1E025010XWC

Порядок заказа

При заказе амортизаторов указывайте номера заказа, приведенные в соответствующих таблицах

Артикул	SA1E01206AXWC
Страна производтва	ИНДИЯ
Серия цилиндра	SA1E
Форма цилиндра	Амортизатор, демпфер
Ход, мм	12
Производитель	JANATICS INDIA PRIVATE LIMITED
Магнит	Нет
