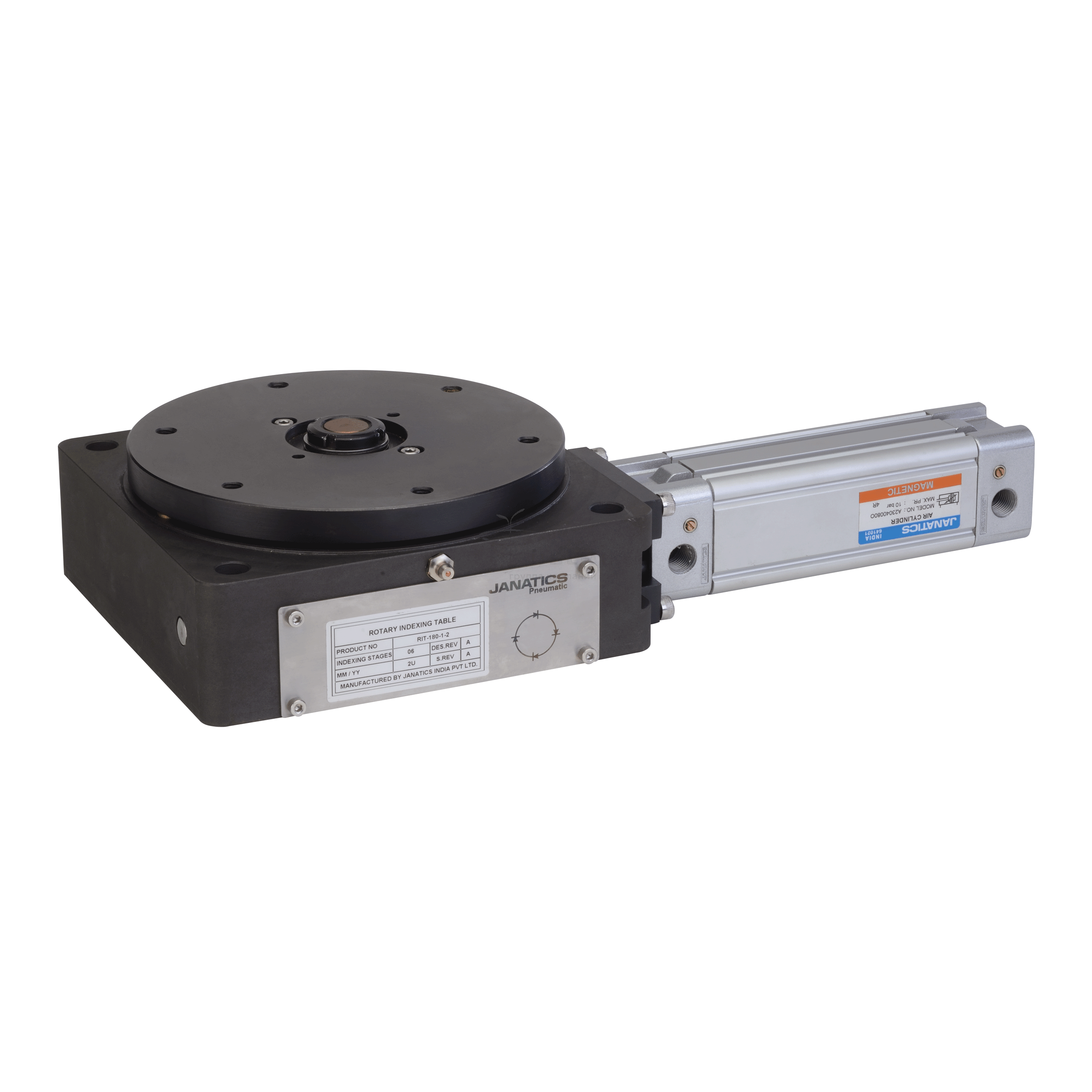

RIT-180-1-1 Стол поворотный индексируемый, диам. 180мм, 48Нм, 4 положения

Артикул: RIT-180-1-1

196 200.66 ₽/шт

Варианты цен

196 200.66 ₽/шт

Подробности

Нет в наличии

Характеристики

Артикул

—

RIT-180-1-1

Страна производтва

—

ИНДИЯ

Серия цилиндра

—

RIT-180

Форма цилиндра

—

Поворотный индексируемый стол

Все характеристики

Каталог

Доставка транспортными компаниями

Особенности

Изящное, компактное исполнение
Плавная работа
Угловая точность ±0,1°
С установкой стандартного цилиндра по стандарту VDMA
Число индексных станций: 4, 6, 8, 12, 24

Технические характеристики

Модель	RIT-180
Размер портов	G1/4
Рабочая среда	Сжатый воздух, фильтрованный, после маслораспылителя
Максимальное рабочее давление	10 бар
Диаметр индексной плиты	180 мм
Направление вращения	По часовой стрелке
Число индексных станций	4, 6 (стандартно), 8, 12, 24
Крутящий момент привода	45 Нм при 8 бар
Точность	±0,1°
Смазка	Консистентная смазка общего назначения
Температура окружающей среды	от -10 до +60 °C
Температура сжатого воздуха	от +5 до +50 °C
Материальное исполнение	Чугун, сталь, нержавеющая сталь, PB

Осторожно!

При применении в автоматизации механической обработки / производстве примите необходимые меры во избежание попадания стружки, сора, СОЖ и т. п. в изделие, во избежание неисправности или непоправимых повреждений.

Применение

Монтажное оборудование
Автоматизация сборки
Печать и упаковка
Передаточные станции
Этикетирование

Основные размеры

L1	L2	L3	B1	B2		B3	H1	H2	H3	ØD1	ØD2	ØD3	SQ E	AA	AB
194	393	45	190	62		206	60	75	80	150	180	50	160	M8x1,25	Глухое резьбовое отв. M8

Порядок заказа

RIT-180	1	2

	Направление вращения	Число индексных станций
	1 - По часовой стрелке	1 - 4
		2 - 6 (стандартное исполнение)
		3 - 8
		4 - 12
		5 - 24

Пример

№ для заказа поворотного индексного стола с вращением по часовой стрелке и 6 индексными станциями: RIT-180-1-2

Артикул	RIT-180-1-1
Страна производтва	ИНДИЯ
Серия цилиндра	RIT-180
Форма цилиндра	Поворотный индексируемый стол
Производитель	JANATICS INDIA PRIVATE LIMITED
Магнит	Да
