Артикул:
AG1P01020B
Описание и схемы Пневматический захват с параллельными губами, диаметр поршня 20 мм
Параллельные захваты — Ø10, 16, 20, 25, 32, 40 мм
Тип
Примечание: сила захвата — это сила открывающегося и закрывающегося захвата , расстояние точки захватывания которого составляет 30 мм, а давление срабатывания равно 5 бар.
Внутренний диаметр — характеристика силы захвата
Примечание 1: L: длина точки захвата = 20 мм, P: давление = 5 кгс/см2
Код для заказа
Пример заказа
№ заказа параллельного захвата с базовым диаметром отверстия 40 мм: AG1P01040B
Особенности
* AM090 тип монтажа спереди
Пример заказа
Двухжильный герконовый датчик с разделанным кабелем длиной 2 метра, прямой: AM080-0FL-04S
Особенности
- Прочный анодированный корпус.
- Возможность внутренней или наружной фиксации.
- Компактная конструкция.
- C магнитом в стандартном исполнении.
Характеристики
|
Модель |
AG1P-10 |
AG1P-16 |
AG1P-20 |
AG1P-25 |
AG1P-32 |
AG1P-40 |
|
|
Диаметр поршня |
Ø10 |
Ø16 |
Ø20 |
Ø25 |
Ø32 |
Ø40 |
|
|
Среда |
Воздух | ||||||
|
Режим работы |
Двойное действие | ||||||
|
Диапазон давления |
2–7 бар |
1–7 бар |
|||||
|
Диапазон рабочей температуры |
от 0 до 60° C |
||||||
|
Макс. рабочая частота (время/мин) |
100 | 600 | |||||
|
Точность открытия/закрытия рычага |
±0,01 мм |
±0,02 мм |
|||||
|
Ход открытия/закрытия рычага |
±0,01 мм |
±0,02 мм |
|||||
|
Магнит |
4 | 6 | 10 | 14 | 22 | 30 | |
|
Смазывание |
Без лубрикатора |
||||||
Принадлежности для угловых захватов
|

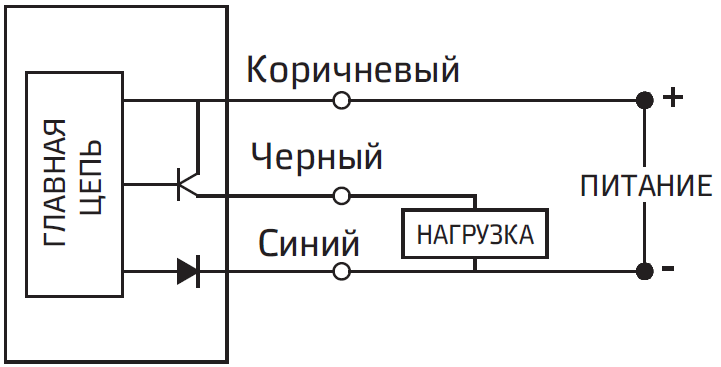

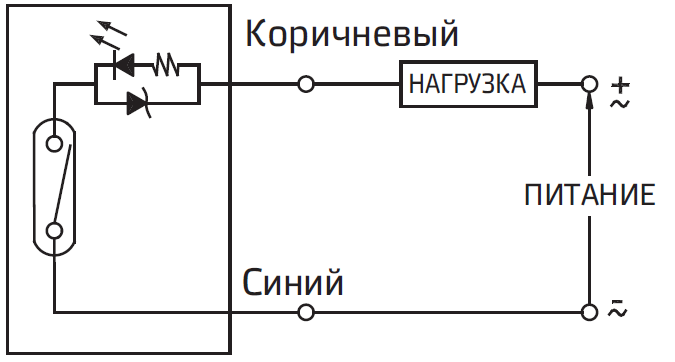

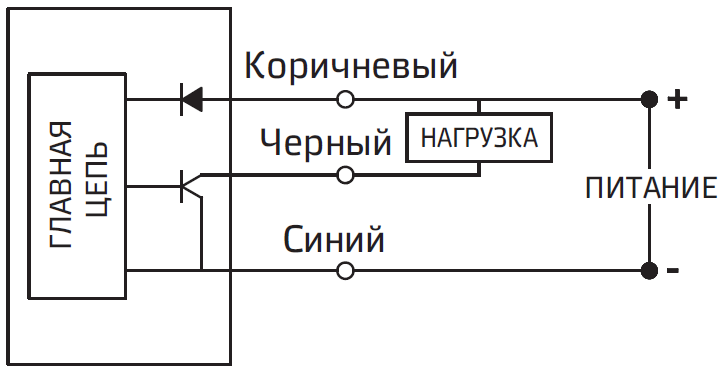

Цепь и схема соединения |
 |
 |
 |
|||
|
Модель |
AM080 |
AM090 |
AM080 |
AM090 |
AM080 |
AM090 |
|
Диаметр поршня, мм |
16, 20, 25, 32, 40 |
10, 16, 20, 25, 32,40 |
16, 20, 25, 32, 40 |
10, 16, 20, 25, 32,40 |
16, 20, 25, 32, 40 |
10, 16, 20, 25, 32,40 |
|
Система проводки |
Двухжильный провод |
Трехжильный провод |
||||
|
Коммутирующее напряжение |
DC: 5–120 В AC: 5–120 В |
DC: 5–30 В |
||||
|
Максимальный ток |
100 мА макс. |
200 мА макс. |
||||
|
Нагрузочная способность контакта |
6 Вт макс. |
6 Вт макс. |
||||
|
Время задержки |
< 2 мс (500 Гц) |
< 1 мс (500 Гц) |
||||
|
Контакт |
Нормально открытый |
NPN. Приемка тока |
PNP. Подача тока |
|||
|
Класс защиты |
IP67 |
|||||
|
Цвет светодиода |
Красный |
Красный |
Зеленый |
|||
|
Кабель |
Ø2,8, проволочный кабель, 2M |
Ø3,3, трехжильный отдельный кабель, 2M |
||||
|
Перепад напряжения |
3,5 В макс. |
макс. 1 В |
||||
|
Потребляемое напряжение |
--- |
ВЫКЛ.: 7 мА (24 В) ВКЛ.: 8 мА (24 В) макс |
||||
|
Схема защиты контактов |
Отсутствует |
Да |
||||
|
Рабочая температура |
от -10 до 70° C |
|||||
Тип
| Режим работы |
Модель |
Диаметр поршня (мм) |
Сила захвата (Н) |
Ход закрытия (мм) |
Масса (кг) | |
| Внешняя сила захвата |
Внутренняя сила захвата | |||||
|
Плунжерный клапан |
AG1P-10 | 10 | 11 | 17 | 4 | 0,06 |
|
AG1P-16 | 16 | 34 | 45 | 6 | 0,14 | |
|
AG1P-20 | 20 | 42 | 66 | 10 | 0,27 | |
|
AG1P-25 | 25 | 65 | 104 | 14 | 0,49 | |
|
AG1P-32 | 32 | 158 | 193 | 22 | 0,81 | |
|
AG1P-40 | 40 | 254 | 318 | 30 | 1,37 | |
Режим работы и данные
|
Режим Тип |
Модель |
Диаметр поршня(мм) |
Минимальное рабочее давление (бар) |
Резьбовое отверстие (мм) |
Эффективная сила захвата кгс (Н) | |
|
Двойное действие |
AG1P-10 | 10 | 2,2 |
M2,5x0,45 — 4 шт |
Открытие |
1,7 (17) |
|
Закрытие |
1,1 (11) | |||||
|
AG1P-16 | 16 | 1 |
M3x0,5 — 4 шт |
Открытие |
4,5 (45) | |
|
Закрытие |
3,4 (34) | |||||
|
AG1P-20 | 20 | 1 |
M4x0,7 — 4 шт |
Открытие |
6,7 (66) | |
|
Закрытие |
4,2 (42) | |||||
|
AG1P-25 | 25 | 1 |
M5x0,8 — 4 шт. |
Открытие |
10,6 (104) | |
|
Закрытие |
6,6 (65) | |||||
|
AG1P-32 | 32 | 1 |
M6x1,0 — 4 шт. |
Открытие |
19,6 (193) | |
|
Закрытие |
16,1 (158) | |||||
|
AG1P-40 | 40 | 1 |
M8x1,25 — 4 шт | Открытие |
32,4 (318) | |
|
Закрытие |
25,9 (254) |
|||||
Примечание: сила захвата — это сила открывающегося и закрывающегося захвата , расстояние точки захватывания которого составляет 30 мм, а давление срабатывания равно 5 бар.
Вид монтажа
|

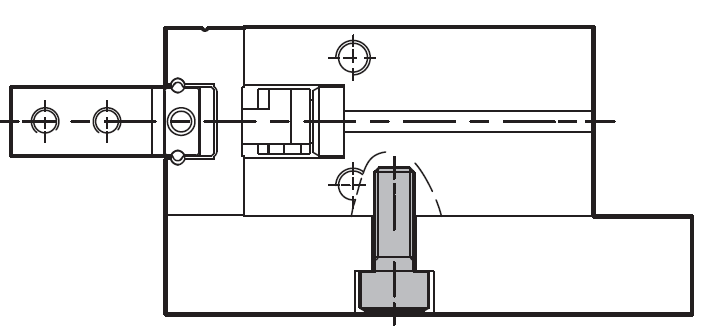

1. Использование резьбы в нижней части |

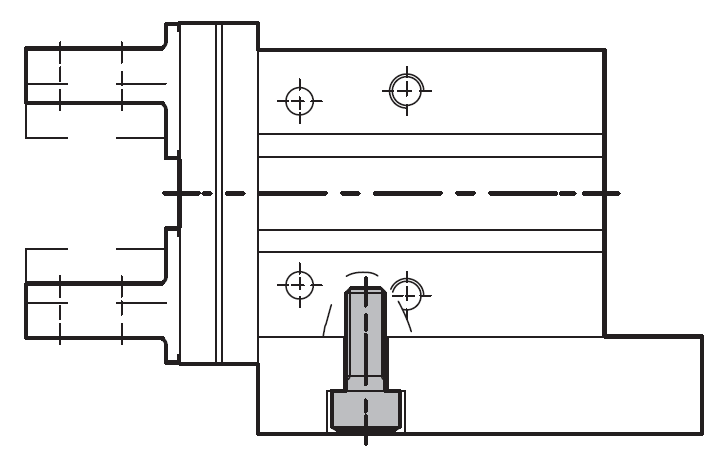

2. Использование резьбы на боковой стороне корпуса |
 |
 |
Основные размеры
|
Диаметр поршня(мм) | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|
AG1P-10 | 29 | 4 | 12 | 8 | 35,8 | 57 | 23 | 16 |
M3x0,5Рx5,5dp |
M2.5x0.45P | 5 | 3 | 5,7 | 27 | 11,4 |
M3x0,5Px6dp | 19 |
|
AG1P-16 | 38 | 5 | 15 | 9,5 | 40,5 | 67,3 | 24,5 | 24 |
M4x0,7Px8dp |
M3x0,5P | 8 | 4 | 7 | 30 | 16 |
M4x0,7Px4,5dp | 19 |
|
AG1P-20 | 50 | 8 | 20 | 11,5 | 50,8 | 84,8 | 29 | 30 |
M5x0,8Px10dp |
M4x0,7P | 10 | 5 | 9 | 35 | 18,5 |
M5x0,8Px8dp | 23 |
|
AG1P-25 | 63 | 10 | 25 | 13 | 61,6 | 102,7 | 30 | 36 |
M6x1Px12dp |
M5x0,8P | 12 | 6 | 12 | 36,5 | 22 |
M6x1Px10dp | 23,5 |
|
AG1P-32 | 97 | 12 | 29 | 14 | 65 | 113 | 40 | 46 |
M6x1Px13dp |
M6x1P | 15 | 7 | 14 | 48 | 26 |
M6x1Px10dp | 31 |
|
AG1P-40 | 119 | 14 | 36 | 16 | 82 | 139 | 49 | 56 |
M8x1,25Px13dp |
M8x1,25P | 18 | 9 | 17 | 58 | 32 |
M8x1,25Px13dp |
38 |
| Диаметр поршня (мм) | R | S | T | U | V | W | X | Y | Z | AA | AB | AC +0,03 +0,01 | AD | AE | AF | AF | AH |
| AG1P-10 | 9 | 9 | M3x0,5Рx5,5dp | 7,6 | 16,4 | 12 | 5,2 | 16 | 18 | 23 | M3x0,5Px6dp | Ø2x3dp | 23,2 | 19,2 | 20 | 16 | 11,6 |
| AG1P-16 | 7,5 | 13 | M5x0,8Px8dp | 11 | 23,6 | 15 | 6,5 | 23,2 | 22 | 30,6 | M4x0,7Px8dp | Ø3x3dp | 30,9 | 24,9 | 26,6 | 23,2 | 17 |
| AG1P-20 | 10 | 15 | M5x0,8Px8dp | 16,8 | 27,6 | 18 | 7,5 | 27,2 | 32 | 42 | M5x0,8Px10dp | Ø4x4dp | 42,3 | 32,3 | 36 | 20 | 27,2 |
| AG1P-25 | 10,5 | 20 | M5x0,8Px8dp | 21,8 | 33,6 | 22 | 10 | 33,2 | 40 | 52 | M6x1Px12dp | Ø4x4dp | 53,3 | 39,3 | 44 | 24,4 | 33,2 |
| AG1P-32 | 11 | 24 | M5x0,8Px8dp | 23 | 40 | 26 | 12 | 39,6 | 46 | 60 | M6x1Px13dp | Ø5x5dp | 72 | 50 | 50,5 | 28,5 | 39,6 |
| AG1P-40 | 12 | 28 | M5x0,8Px8dp | 29 | 48 | 32 | 14 | 47,6 | 56 | 72 | M8x1,25Px15dp | Ø5x5dp | 88 | 58 | 61 | 34 | 47,6 |

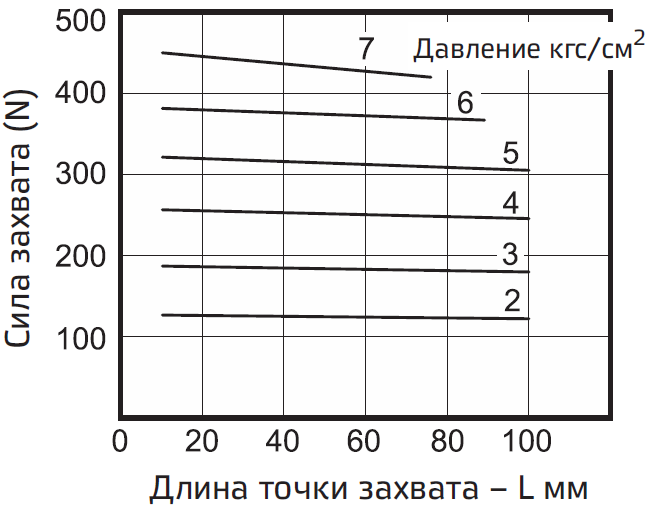

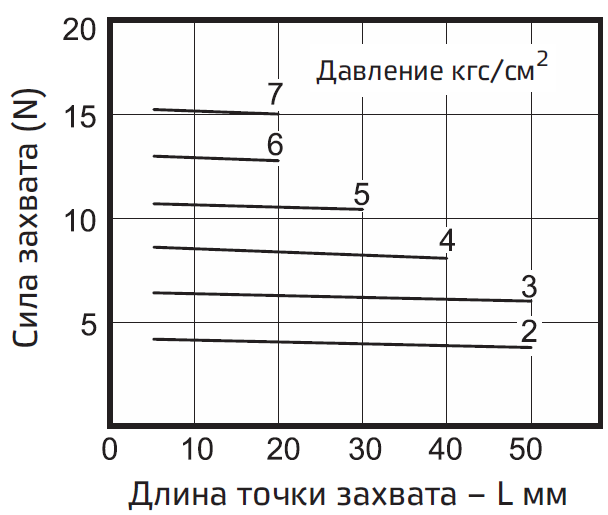

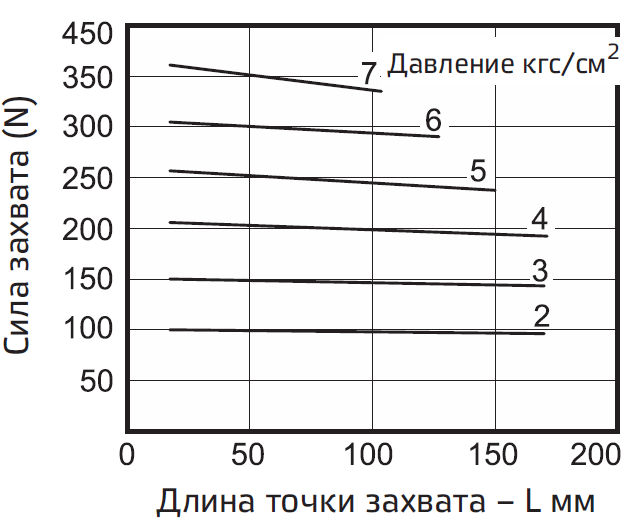

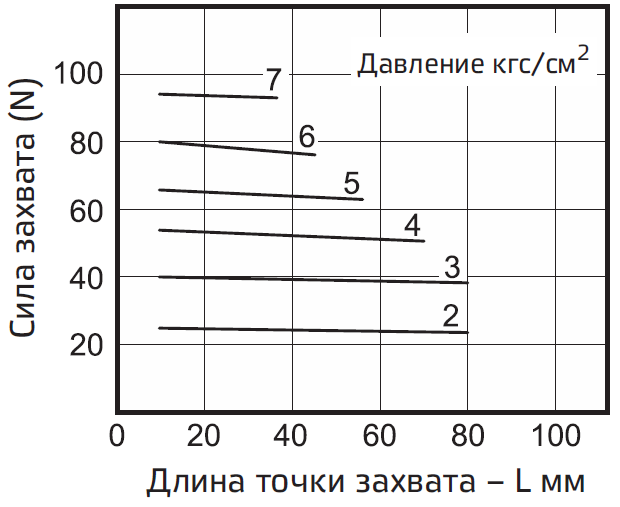

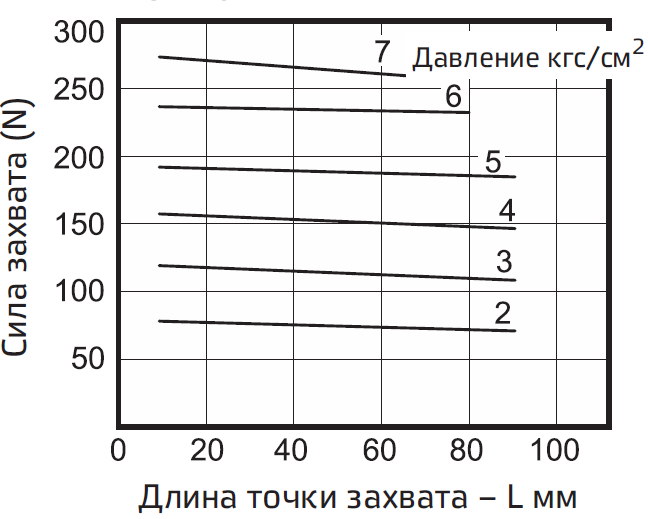

Наружный диаметр — характеристика силы захвата
|
AG1P-10 |
AG1P-16 |
AG1P-20 |
 |  |  |
|
AG1P-25 |
AG1P-32 |
AG1P-40 |
 |
 |
 |

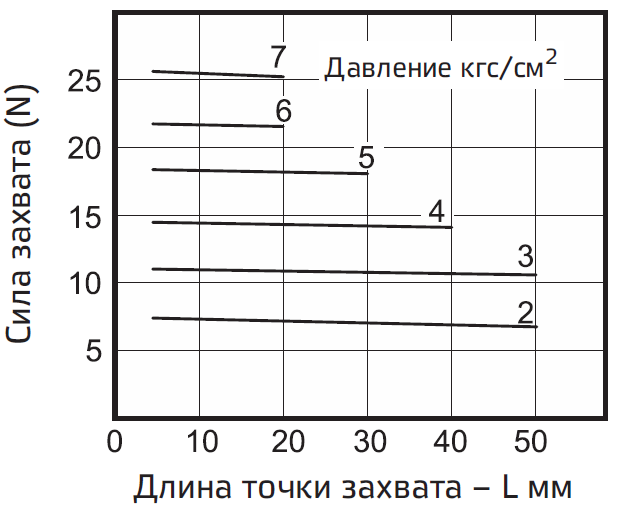

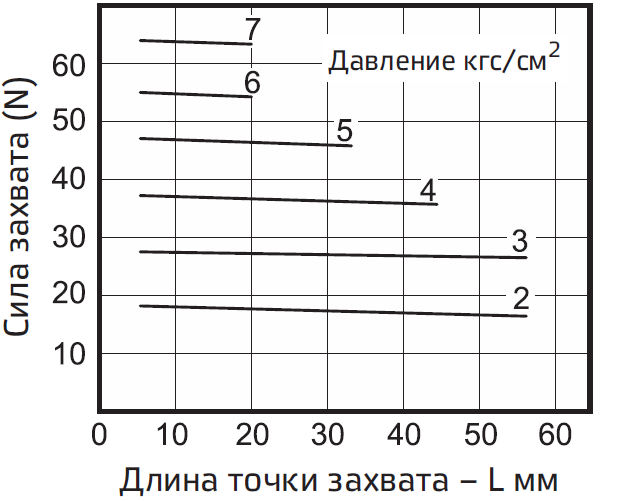

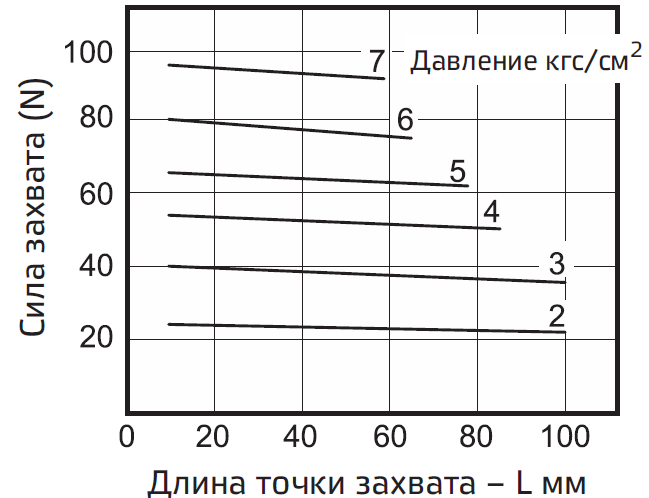

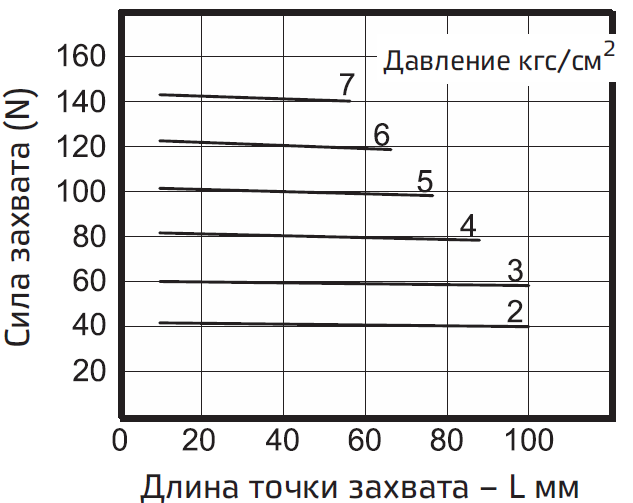

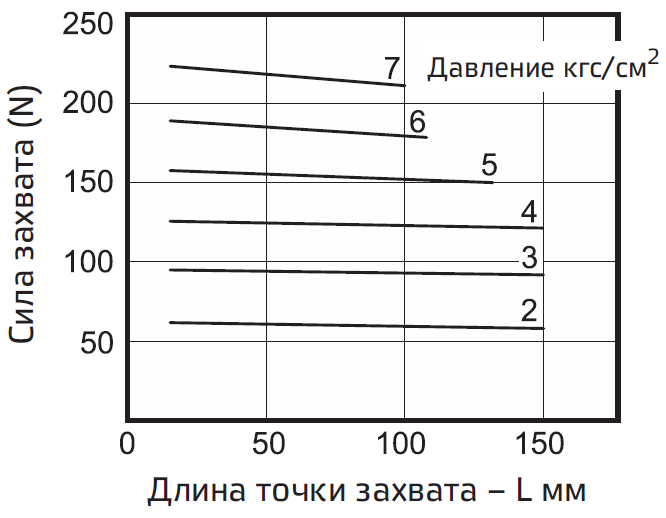

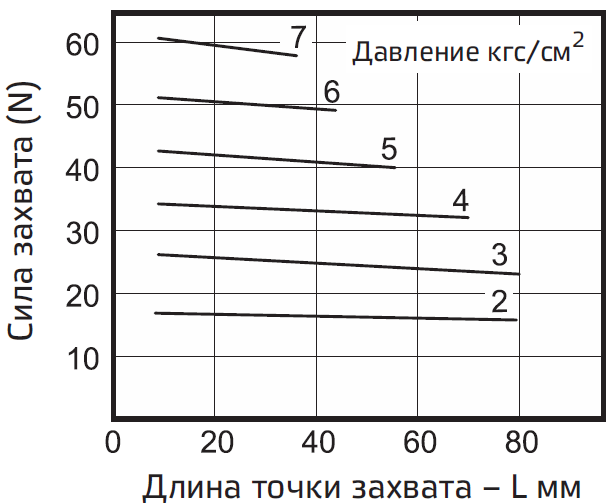

Внутренний диаметр — характеристика силы захвата
| AG1P-10 | AG1P-16 |
AG1P-20 |
 |
 |
 |
|
AG1P-25 |
AG1P-32 |
AG1P-40 |
 |
 |
 |
Примечание 1: L: длина точки захвата = 20 мм, P: давление = 5 кгс/см2
Код для заказа
 |
|
|
||
|
Отверстие (мм) |
Виды монтажа | |||
|
010 016 020 025 032 040 |
— Ø10 — Ø16 — Ø20 — Ø25 — Ø32 — Ø40 | B |
— стандартный |
|
Пример заказа
№ заказа параллельного захвата с базовым диаметром отверстия 40 мм: AG1P01040B
Принадлежности для параллельных захватов. Магнитный датчик — AM080, AM090
Особенности
- Встроенный светодиодный индикатор.
- Литой кабель с разделанным выводом и быстроразъемным соединителем (QD).
- Прямой монтаж, простота установки.
- Варианты исполнения с язычковым магнитоуправляемым контактом и без контакта.
Функция
Поршни данных цилиндров оснащены постоянным магнитом, который активирует датчики цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.
Настройка считывания и монтаж
Диапазон считывания
Сенсорный переключатель закреплен на корпусе цилиндра. Головка магнитного поршня активирует сенсорный переключатель при его входе в диапазон рабочих режимов. Разность составляет 0,5 мм.Диапазон рабочих режимов
При перемещении головки поршня настройка и регулировка переключателя основывается на диапазоне срабатывания, генерируемом магнитным полем и переключателем (см. таблицу ниже).Настройка сенсорного переключателя и диапазон рабочих режимов
|
Модель |
AM080* | |
|
Диаметр поршня |
Диапазон рабочих режимов (F) |
Разность срабатывания (R) |
|
Ø10 | 5 | 1 |
|
Ø16 | 11,5 | 1 |
|
Ø20 | 10 | 1 |
|
Ø25 | 12 | 1 |
|
Ø32 | 10 | 1,2 |
|
Ø40 | 12 | 1,2 |
| Модель | AM090* | |
| Диаметр поршня | Диапазон рабочих режимов (F) | Разность срабатывания (R) |
| Ø10 | ... | ... |
| Ø16 | 5 | 1 |
| Ø20 | 8 | 1 |
| Ø25 | 8 | 1 |
| Ø32 | 10 | 1 |
| Ø40 | 13 | 1,2 |
* AM090 тип монтажа спереди
Порядок заказа
 —ИЛИ  |
|
— |
|
|
|
Тип переключателя |
Концевое соединение |
Тип соединения | ||
|
0 — двухжильный герконовый датчик 2 — беспроводной датчик, подача тока (PNP) 3 — беспроводной, приемка тока (NPN) |
FL-04 (разделанный вывод с кабелем длиной 2 метра) QD-02 (быстроразъемный соединитель с кабелем длиной 300 мм) |
S — прямой L — угловой |
Пример заказа
Двухжильный герконовый датчик с разделанным кабелем длиной 2 метра, прямой: AM080-0FL-04S
|
Артикул
|
AG1P01020B |
|
Страна производтва
|
ИНДИЯ |
|
Серия цилиндра
|
AG1P |
|
Форма цилиндра
|
Параллельный захват |
|
Диаметр поршня, мм
|
20 |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
|
Магнит
|
Да |
