Артикул:
GA0161

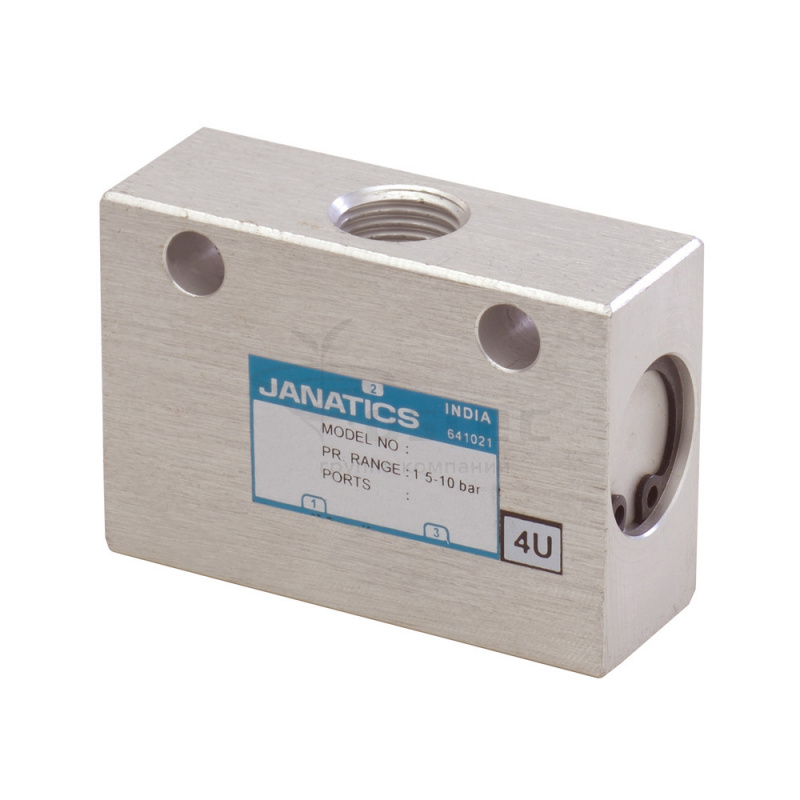

Описание и схемы Пневматический логический клапан "И" G1/4"
Особенности
а. Клапан «И» подает воздух на выход (A) только тогда, когда сигнал подачи воздуха присутствует на обоих входах (X и Y).б. Если подаются два сигнала с различным давлением, меньшее давление подключается к выходу (А).
Технические характеристики
|
Модель |
M5 |
1/8 |
1/4 |
|
Среда |
Сжатый воздух — сухой фильтрованный, воздушно-масляная смесь |
||
|
Диапазон рабочего давления |
1,5–10 бар |
||
|
Температура окружающей среды |
5–60° С |
||
|
Расход @ (X→A) (Y→ A) |
100 л/мин |
400 л/мин |
525 л/мин |
| Материалы конструкции |
Алюминий, нитрил, латунь, пластмасса |
||
Применение
Клапан «И» используется в тех случаях, когда для выполнения операции требуется не менее 2-х сигналов. Он может использоваться в защитных цепях и логических управляющих устройствах.
|
№ |
T |
A | B | C | L1 | L2 | L3 |
ØD |
№ для заказа |
| 1 | MS | 25 | 37 | 15 | 10 | 3,5 | 20 | 3,2 | GA0170 |
| 2 |
G1/8 |
30 | 43 | 15 | 24 | 4 | 24 | 4,5 |
GA0160 |
| 2 |
G1/4 |
40 | 57 | 20 | 35 | 5,5 | 32 | 6,6 |
GA0161 |
При заказе клапана «И» указывайте номер заказа, приведенный в соответствующих таблицах
|
Артикул
|
GA0161 |
|
Страна производтва
|
ИНДИЯ |
|
Производитель
|
JANATICS INDIA PRIVATE LIMITED |
