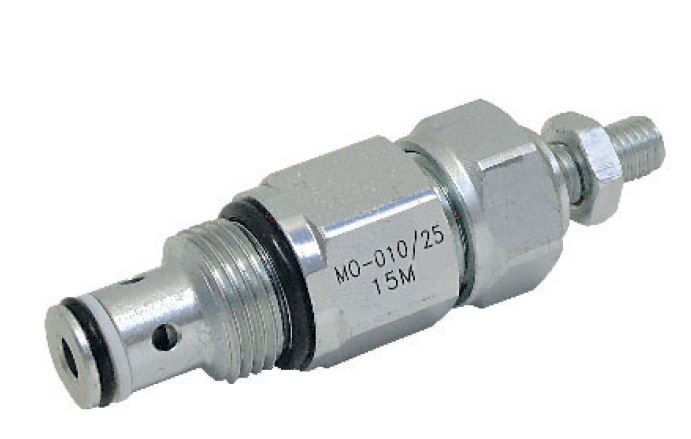

MO-010/25 Предохранительный клапан прямого действия, картридж, 3/4”-16 UNF, 16л/мин, 25-250бар

Артикул: MO-010/25

2 238.71 ₽/шт

Варианты цен

2 238.71 ₽/шт

Подробности

Есть в наличии: 30

Рассчитать доставку

Характеристики

Артикул

—

MO-010/25

Страна производтва

—

ИТАЛИЯ

Все характеристики

Доставка транспортными компаниями

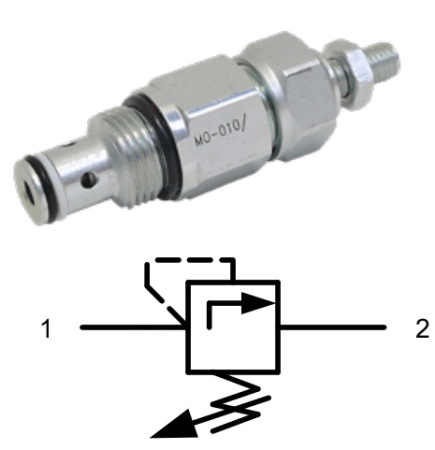

Описание и схемы Предохранительный клапан прямого действия, картридж, 3/4”-16 UNF, 16л/мин, 25-250бар

1. Описание

MO-010 – предохранительный клапан прямого действия встраиваемого типа в седло ¾”-16 UNF.
Внешние поверхности оцинкованы.
Простая конструкция идеально подходит для применения с низкими расходами.

2. Код для заказа

(1)		(2)		(3)
MO	—	010	/	25

(1) MO: Предохранительный клапан прямого действия
(2) 010: Номинальный размер (3/4”-16 UNF)
(3) 25: Пружинного типа (диапазон давлений настройки 25 – 250 бар)

3. Технические характеристики

Макс. расход	16 л/мин
Макс. давление	250 бар (25 МПа)
Масса	0,14 кг

4. Установочные размеры

Запасные детали
Позиция	Описание
1	Уплотнительное кольцо Æ16,36´2,20 / твердость по Шору 70
2	Тефлоновое кольцо Æ9,7´12,7´1,4
3	Уплотнительное кольцо Æ9,25´1,78 /твердость по Шору 70

5. Плита

Код	Порты
LAB-34-2/14	1/4” BSP
LAB-34-2/38	3/8” BSP
Масса 0,25

Подходит для стандартных 2-линейный встраиваемых клапанов, ¾”- 16 UNF. Разработан для монтажа в линии, либо параллельного, либо последовательного. Алюминиевые плиты LAB поставляются с одним рабочим портом (1), закрытым заглушкой.
