Артикул:
AMF-HP2

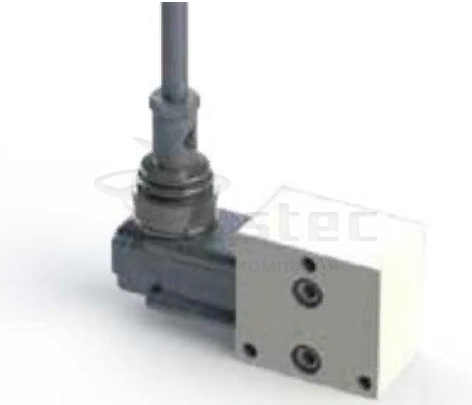

Описание и схемы Ручной насос AMF-HP2 2см кубических - 20 МПа(200 бар)
1. Описание
При помощи данного насоса можно задействовать гидравлические системы даже при отсутствии источника питания. Как правило, оптимально подходит для использования в качестве аварийного инструмента. Рычаг управления можно также устанавливать только в случае необходимости для экономии пространства.Корпус клапана изготовлен из алюминия.
2. Код для заказа
| (1) | (2) | (3) |
(4) |
||
| AMF |
— |
HP2 |
/ |
(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном типа HDF-ES
(2) HP2: Ручной насос, 2 см3
(3) Код, зарезервированный для опций и вариантов
(4) Номер (порядковый) конструкции модуля насоса
При всасывании поршень 1 перемещается назад, и жидкость поступает из порта T через обратный клапан 4, при этом обратный клапан 2 остается в закрытом положении. При перемещении рычагом поршня 1 вперед обратный клапан 4 удерживается в закрытом положении пружиной 3, при этом обратный клапан 2 открывается и пропускает жидкость в линию нагнетания.
3. Технические характеристики
|
Объем подачи насоса |
2 см3 при каждом (двойном) ходе |
|
Макс. давление |
200 бар |
|
Рычаг используется, как правило, только в аварийных ситуациях и может крепиться винтами в двух разных положениях (вертикальном или горизонтальном) |
|
4. Установочные размеры (мм)
5. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.|
Артикул
|
AMF-HP2 |
|
Страна производтва
|
ИТАЛИЯ |
|
Производитель
|
aidro s.r.l |
