Артикул:
FT257/7-34
1. Описание

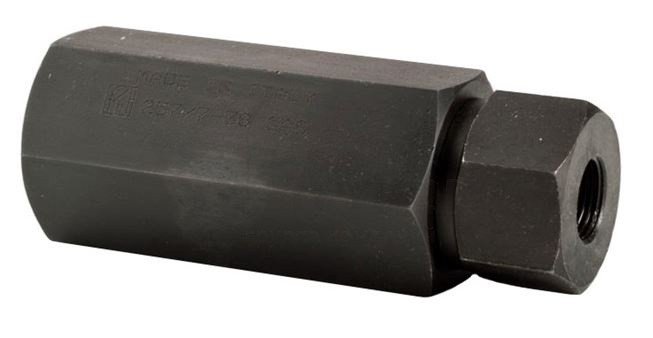

Обратные клапаны с пилотным управленем, тарельчатого типа, с портами с резьбой BSP для монтажа в линию.Порт управления: ¼” BSP.
Корпус, тарелка и пружина из стали.
Максимальное рабочее давление: 320 бар.
Наружная секция для упрощения монтажа при помощи шестигранного гаечного ключа.
2. Код для заказа
(1) |
|
(2) |
|||
FT | 257 | / | 7 |
— |
|
(1) FT257/7: Обратный клапан с пилотным управлением
(2) Размеры:
14: Порты (øA) ¼” BSP, Q макс. 16 л/мин – передаточное отношение 1/5,3
B 12,5 – D 100 – E 12 – CH 38 – CH1 28 38:
Порты (øA) 3/8” BSP, Q макс. 30 л/мин – передаточное отношение 1/5
B 12,5 – D 115 – E 12 – CH 41 – CH1 34 12:
Порты (øA) ½” BSP, Q макс. 60 л/мин – передаточное отношение 1/5,3
B 15,5 – D 139 – E 12 – CH 46 CH1 41
(Технические характеристики и размеры могут быть изменены без предупреждения.)
3. Типовые графики
