Артикул:
EVO2.34.04.0000
1. Описание

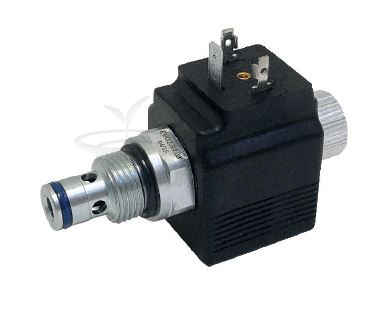

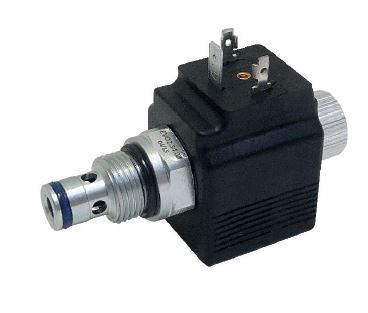

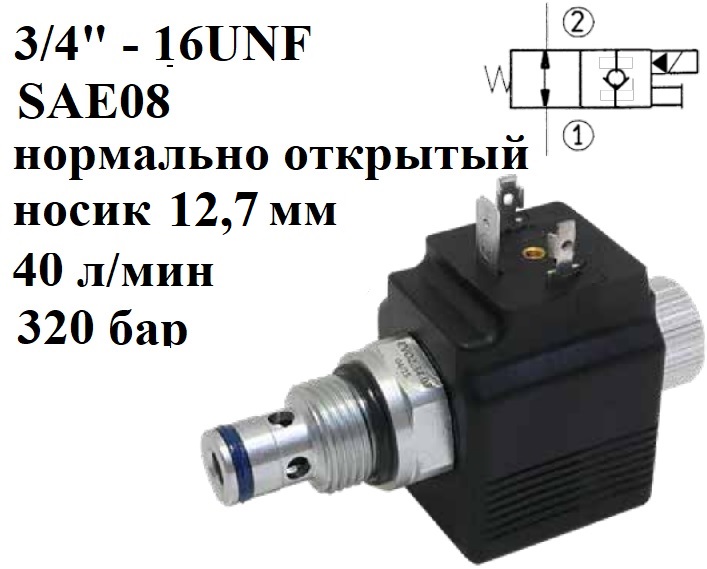

2-линейный клапан, нормально открытый, тарельчатого типа. Предусмотрены различные конфигурации. Клапан можно использовать со стандартными катушками для постоянного тока или для выпрямленного переменного тока (RAC) от источника питания переменного тока. Специальное двойное уплотнительное кольцо на переднем патрубке обеспечивает эффективную и надежную герметизацию системы.
2. Код для заказа
(1) | (2) |
(3) |
(4) |
(5) | (6) | (7) | |||||
EV | 02 |
— |
34 |
— |
|
— |
|
— |
— |
(1) EV: Встраиваемый направляющий электромагнитный клапан
(2) O2: Клапан с сердечником ø13 мм (см. 4), 2-линейный, 2-позиционный, тарельчатого типа, нормально открытый, с двунаправленным потоком
(3) 34: ¾”-16 UNF ø 12,7 мм – см. A
(4) Варианты клапанов (см. 8):
02: Фильтр и устройство ручного управления
03: Без устройства ручного управления
04: Устройство ручного управления
(5) Электрическое напряжение и электромагнитные катушки (см. 7):
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)
(6) Опции соединения катушки (см. 6):
Без обозначения: Стандартное соединение ISO 4400 /
DIN 43650 / A
/C: Разделанный вывод
/A: AMP Junior
(7) Опции соединителей ISO 4400 / DIN 43650/A (см. 7):
B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель;
L*: Светодиод
V*: Светодиод + варистор
Тарелка 4 приводится в действие при помощи управления, и удерживается и балансируется посредством давления в нормально открытом положении для прохождения потока от 2 к 1. Когда к электромагниту 6 подводится питание, подвижный якорь 7 и управляющий штифт 8 перемещаются к пружине, и тарелка снова закрывается прижатием к седлу 5. Устройство ручного управления 9 при нажатии обеспечивает работу клапана.
3.Технические характеристики
Макс. номинальное давление |
32 МПа (320 бар) |
Электрические характеристики Данные электромагнитные клапаны, как правило, оснащаются катушками типа C30, питание к которым подводится от источника постоянного или переменного тока (см. 6). Катушки типа C30-***C работают от источника питания постоянного тока V***DC. Катушки типа C30-***R работают от источника питания выпрямленного переменного тока (RAC) V***AC, посредством двухполупериодного мостового выпрямителя, встроенного в соединитель. Катушки типа C30, как правило, используются с соединителями ISO 4400 / DIN 43650/A. Информацию о катушках с другим соединением с источником питания см. в таблице C30/36. |
Номинальный расход |
32 л/мин |
|
Макс. рекомендуемый расход |
40 л/мин |
|
Размеры и установка |
см. 4 |
|
Рабочий цикл |
ED 100% |
|
Масса (без катушки) |
0,120 кг |
4. Установочные размеры (мм)
Клапаны EV*.34 устанавливаются в седло 3/4”-16 UNF ø12,7 мм (см. A и 6). Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и зафиксируйте путем затяжки шестигранника под ключ 24 мм с крутящим моментом приблизительно 45 Нм.
5. Перепады давлений
Вязкость 42 сСт и 50°С6. Соединители
Стандартные катушки совместимы с соединителями KA-132; для некоторых функций (R* = Мостовой выпрямитель; L* = Светодиод и т.д.) следует указывать напряжение:1 = 12 B, 24 B 2 = 115 B 3 = 230 B
Энергосберегающие соединители (опции ES) уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек.
7. Катушки типа C30 (ø13 мм – 18 Вт)
Катушка |
Напряжение постоянного/ выпрямленного переменного тока |
Номинальный ток (А) |
Сопротивление при 20 °C (0м) |
Номинальная мощность (ВТ) | Класс изоляции |
C30-012C |
V 12 DC |
1,55 | 7,7 | 18,6 | F |
C30-024C |
V 24 DC |
0,8 | 31 | 19 | |
C30-024R |
V 24 RAC |
0,85 | 27 | 18,3 | |
C30-048C |
V 48 DC |
0,4 | 116 | 19 | |
C30-048R |
V 48 RAC |
0,4 | 106 | 17,3 | |
C30-110R |
V 110-115 RAC |
0,16 | 600 | 16 | |
C30-220R |
V 220-230 RAC |
0,08 | 2500 | 16 |
8. Варианты
01 и 02: Фильтр (0,25 мм) в линии 2 предотвращает загрязнение и позволяет эффективно распределять поток вокруг тарелки. 02 и 04: Устройство ручного управления нажимного типа. Нажмите на штифт, чтобы переместить тарелку и открыть поток между 1 и 2; потяните штифт, чтобы восстановить исходное состояние нормального закрытия тарелки (поток между 1 и 2 перекрыт).
