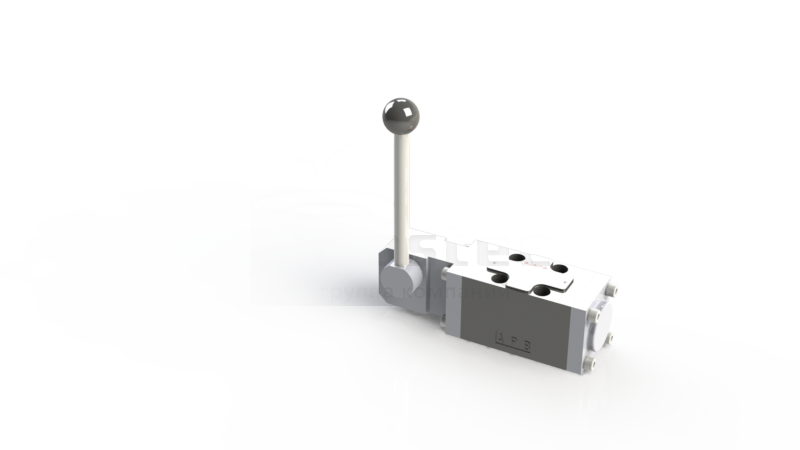

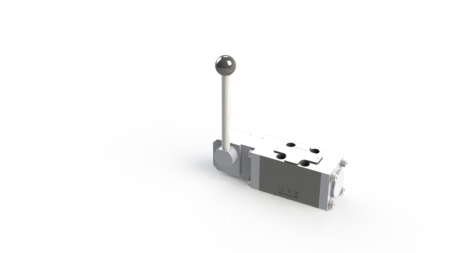

HD2-LO-31D/10 Гидрораспределитель с ручным управлением серии HD2-LO/10 CETOP 2 схема №31D

1. Описание

Направляющие гидрораспределители с ручным управлением используются, главным образом, для контроля запуска, остановки и направления потока жидкости.
Направляющие гидрораспределители изготавливаются как двухпозиционные и трехпозиционные клапаны (см. таблицу с функциональными обозначениями). В стандартной версии поверхность клапана покрыта защитным покрытием никель-фосфор и оцинкованные стальные детали проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижных частей (ISO 9227, испытания в солевом тумане в течение 520 часов).

2. Код для заказа



(1) HD2: 4-линейный направляющий гидрораспределитель CETOP 02 – давление 32 МПа (320 бар)

(2) LO: Стандартная версия с ручным управлением

(3) Тип золотника (см. 4)

– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: Золотник с пружинным возвратом в среднее положение (3 положения)
D: Фиксированный золотник (3 положения)
N: Фиксированный золотник (2 положения, боковое положение – боковое положение)
LL: Золотник с пружинным возвратом (2 положения, боковое положение – боковое положение)
ML: Золотник с пружинным возвратом (2 положения, среднее положение – боковое положение)

(4) Код, зарезервированный для опций и вариантов:

b: Механизм рычага на стороне порта B – только для версий LL и ML

(5) Код, зарезервированный для специальных вариантов:

(6) Номер (порядковый) конструкции клапанов

Гидравлические соединения, создаваемые в центральном (нейтральном) положении являются характеристическим признаком формы золотника, и на их основе выводится идентификационный номер: 0 = P, A, B, T соединены; 1 = P, A, B, T закрыты; 3 = P закрыт и A, B, T соединены;
Все стандартные клапаны оборудованы механизмом рычага на стороне порта A.
Все 2-позиционные стандартные клапаны с золотником с пружинным возвратом приводятся в действие путем вытягивания рычага.
Все 3-позиционные стандартные клапаны оборудованы рычагом с углом хода +/15°. Среднее усилие, требуемое для активации клапана посредством рычага: 50 Н. Предусмотрены другие комбинации золотников/пружин/фиксаторов/положений рычага, они обозначаются 3-значным цифровым кодом xxx.

3. Технические характеристики

4.  Идентификация золотников и промежуточные положения

5. Типовые графики

(1) P-> A,P-> B золотник 0,8
(2) золотник 0, 1, 2, 3, 7, 54, 55, 33, 31 Требуемая чистота обработки стыковочной поверхности
(3) P->T золотник 4
(4) A->T,B->T золотник 4 P->T золотник 54,55
(5) P->A,P->B золотник 4

6. Установочные размеры (мм)

1. Приводная секция
2. Ручной рычаг
3. Паспортная табличка
4. Кольцо квадратного сечения 4,65х1,68 (4 шт.), поставляемое в комплекте с клапаном
5. 4 установочных отверстия
