Характеристики
Артикул
RIT-180
Давление
10 бар
Гарантия
2 года
Серия цилиндра
—
RIT-180
Форма цилиндра
—
Поворотный индексируемый стол
Магнит
—
Да

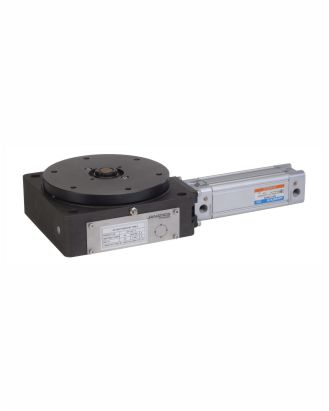

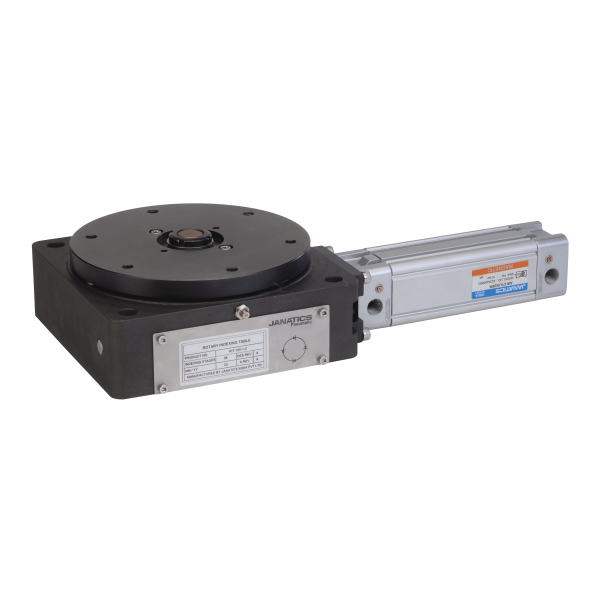

Стол поворотный индексируемый, диам. 180мм, 48Нм, 6 положений
Описание
188 957.37 ₽/шт
Варианты цен
188 957.37 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
RIT-180
Форма цилиндра
—
Поворотный индексируемый стол
Магнит
—
Да
Стол поворотный индексируемый, диам. 180мм, 48Нм, 24 положения
Описание
192 365.53 ₽/шт
Варианты цен
192 365.53 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
RIT-180
Форма цилиндра
—
Поворотный индексируемый стол
Магнит
—
Да
Стол поворотный индексируемый, диам. 180мм, 48Нм, 12 положений
Описание
191 184.46 ₽/шт
Варианты цен
191 184.46 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
RIT-180
Форма цилиндра
—
Поворотный индексируемый стол
Магнит
—
Да
Стол поворотный индексируемый, диам. 180мм, 48Нм, 8 положений
Описание
189 612.57 ₽/шт
Варианты цен
189 612.57 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Серия цилиндра
—
RIT-180
Форма цилиндра
—
Поворотный индексируемый стол
Магнит
—
Да
Стол поворотный индексируемый, диам. 180мм, 48Нм, 4 положения
Описание
187 782.05 ₽/шт
Варианты цен
187 782.05 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Особенности
- Изящное, компактное исполнение
- Плавная работа
- Угловая точность ±0,1°
- С установкой стандартного цилиндра по стандарту VDMA
- Число индексных станций: 4, 6, 8, 12, 24
Технические характеристики
| Модель | RIT-180 | |||
| Размер портов | G1/4 | |||
| Рабочая среда | Сжатый воздух, фильтрованный, после маслораспылителя | |||
| Максимальное рабочее давление | 10 бар | |||
| Диаметр индексной плиты | 180 мм | |||
| Направление вращения | По часовой стрелке | |||
| Число индексных станций | 4, 6 (стандартно), 8, 12, 24 | |||
| Крутящий момент привода | 45 Нм при 8 бар | |||
| Точность | ±0,1° | |||
| Смазка | Консистентная смазка общего назначения | |||
| Температура окружающей среды | от -10 до +60 °C | |||
| Температура сжатого воздуха | от +5 до +50 °C | |||
| Материальное исполнение | Чугун, сталь, нержавеющая сталь, PB | |||
Осторожно!
При применении в автоматизации механической обработки / производстве примите необходимые меры во избежание попадания стружки, сора, СОЖ и т. п. в изделие, во избежание неисправности или непоправимых повреждений.
Применение
- Монтажное оборудование
- Автоматизация сборки
- Печать и упаковка
- Передаточные станции
- Этикетирование

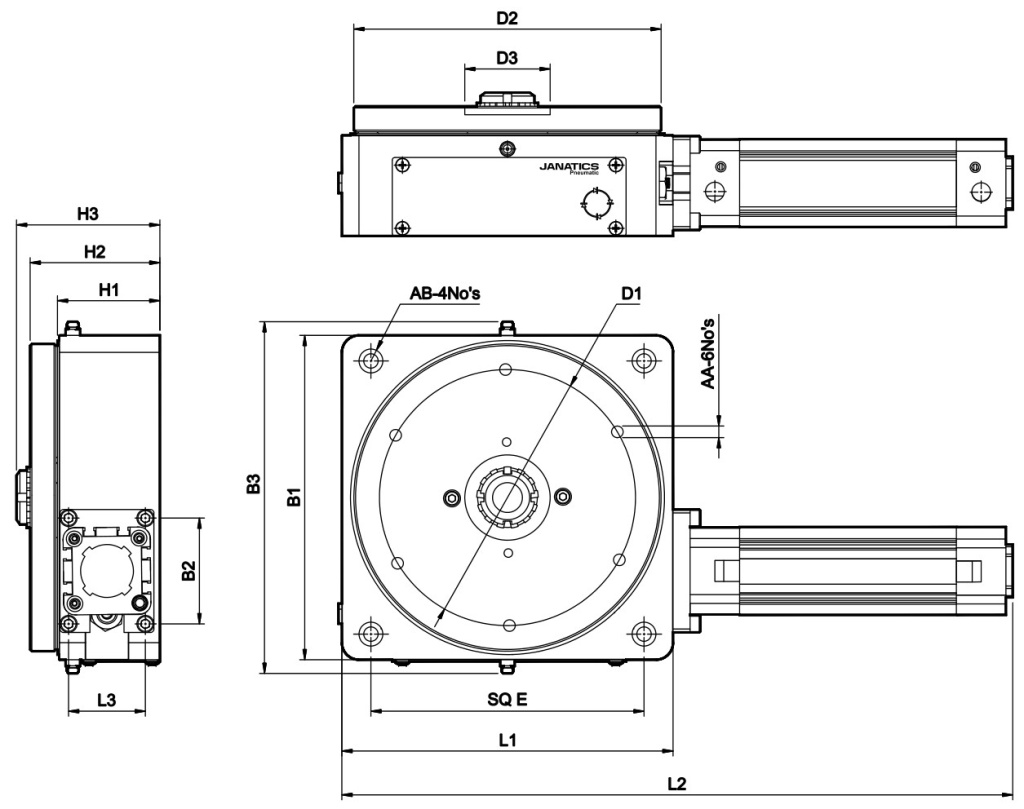

Основные размеры
| L1 |
L2 |
L3 |
B1 |
B2 |
B3 |
H1 |
H2 |
H3 |
ØD1 | ØD2 | ØD3 | SQ E | AA | AB | |
| 194 | 393 | 45 | 190 |
62 |
206 | 60 | 75 | 80 | 150 | 180 | 50 | 160 | M8x1,25 | Глухое резьбовое отв. M8 | |
Порядок заказа
| RIT-180 |
|
1 |
|
2 | ||
|
|
|
|
||||
|
Направление вращения
|
Число индексных станций
|
|||||
| 1 - По часовой стрелке |
1 - 4 |
|||||
|
|
2 - 6 (стандартное исполнение) | |||||
| 3 - 8 | ||||||
| 4 - 12 | ||||||
| 5 - 24 | ||||||
Пример
№ для заказа поворотного индексного стола с вращением по часовой стрелке и 6 индексными станциями: RIT-180-1-2
