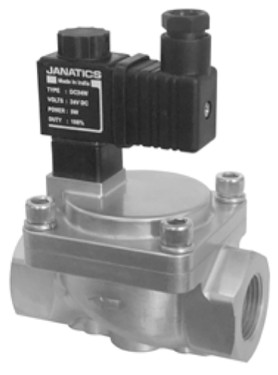

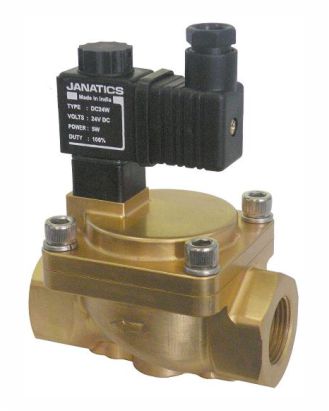

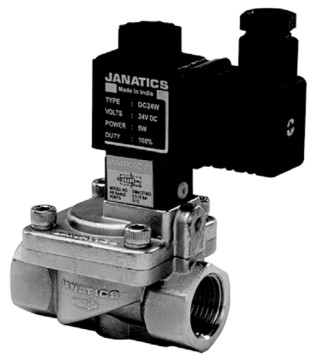

Клапаны арматурные с электромагнитным управлением

1. Электромагнитный клапан + «разъемы без светодиодного индикатора»

При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения.

A		220 В	AC	Q	110 В	DC
В		110 В	AC	S	48 В	DC
D		48 В	AC	W	24 В	DC
G		24 В	AC	R	12 В	DC

Пример

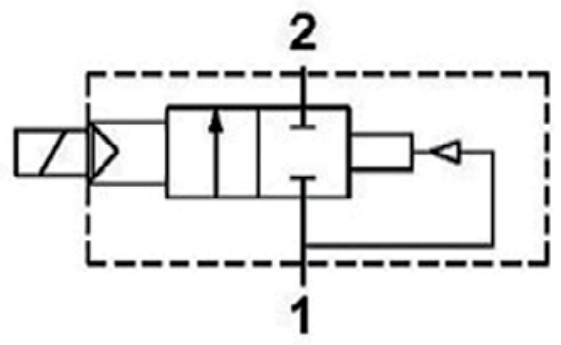

a) Номер заказа нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока — DMN227A63-W
b) Номер заказа нормально нормально закрытого электромагнитного клапана с сервоприводом 2/2 с катушкой 24 В пост. тока тока и литым кабелем — DMN227A63-W1

2. Пневмораспределитель + ответные части разъема со светодиодным индикатором

При заказе пневмораспределителей с электромагнитным управлением с ответными частями разъемов, оснащённых светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.

Модель			Цвет корпуса и индикация			Цвет светодиода		Тип соединения
A     220 В AC			Т0			R     красный		0    Кабельный ввод PG
G     24 В AC								1    Литой кабель (длиной 2 метра)
W     24 В DC
				Прозрачный корпус с биполярным свето- диодным индикатором, подтверждающим напряжение питания
			Т1
				Прозрачный корпус с биполярным свето- диодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки

Пример

№ заказа нормально закрытого клапана с сервоприводом 2/2, с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором с литым кабелем: DMN227A63-WT1R1

Примечание: для применения с водой

1. Рекомендуется устанавливать электромагнитный клапан в вертикальном положении.
2. Не удаляйте сетку, предусмотренную на стороне входного отверстия.
3. Настоятельно рекомендуется использовать фильтр на стороне впуска.
4. Настоятельно рекомендуется использовать мягкую воду или состав для смягчения воды на стороне впуска.
