Артикул:
AM5-RGT/10
1. Описание

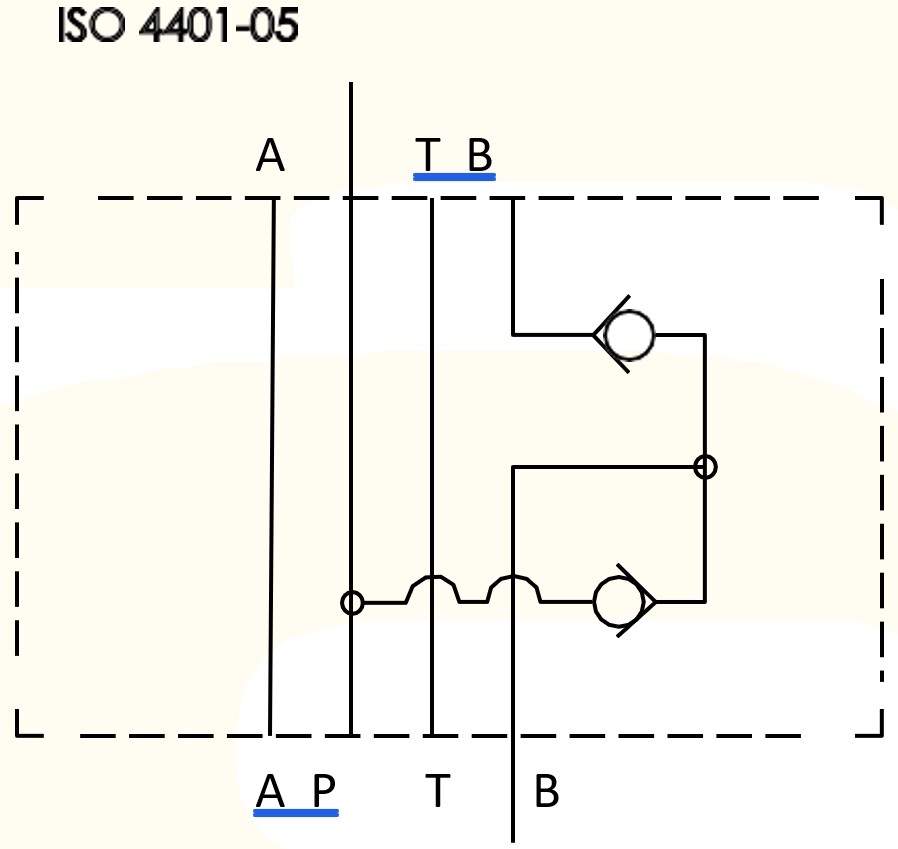

Рекуперационная функция данного клапана выражается в увеличении скорости выхода исполнительного механизма (дифференциального цилиндра), как показано на схеме.При использовании цилиндра с соотношением площадей штоковой поршня штоковой и бесштоковой зоны 2:1 скорости выхода и поступления будут равными.
Стандартное покрытие корпуса — фосфатное, клапаны оцинкованы. По дополнительному запросу доступно никелирование поверхности (испытание в среде солевого тумана в течение 720 часов).
2. Код заказа
| (1) |
|
(2) | (3) |
|
(4) | (5) | (6) | |||||
| AM3 | - | RGT |
|
/ |
|
- |
|
/ | 10 | |||
(1) Модульный клапан CETOP 05 – давление 210 бар
(2) RGT: рекуперативная схема
(3) Поток рекуперации
- без обозначения (стандарт): поток от B до P
(4) Давление открытия (срабатывания) обратного клапана (измеренное)
- без обозначения (стандарт): 0,3 МПа (3 бар)
- 5: 0,05 МПа (0,5 бар)
- 10: 0,1 МПа (1 бар)
- 25: 0,25 МПа (2,5 бар)
(5) Код для обозначения опций и вариантов исполнения:
V: уплотнения Viton
(6) Порядковый номер конструкции клапана
3. Технические характеристики
| Максимальный расход в обратном направлении | 80 л/мин | |||
| Максимальное номинальное давление | 21 МПа (210 бар) | |||
| Кривые давления | См. 4 | |||
| Установочные размеры | См. 5 | |||
| Масса | Приблизительно 1,8 кг | |||

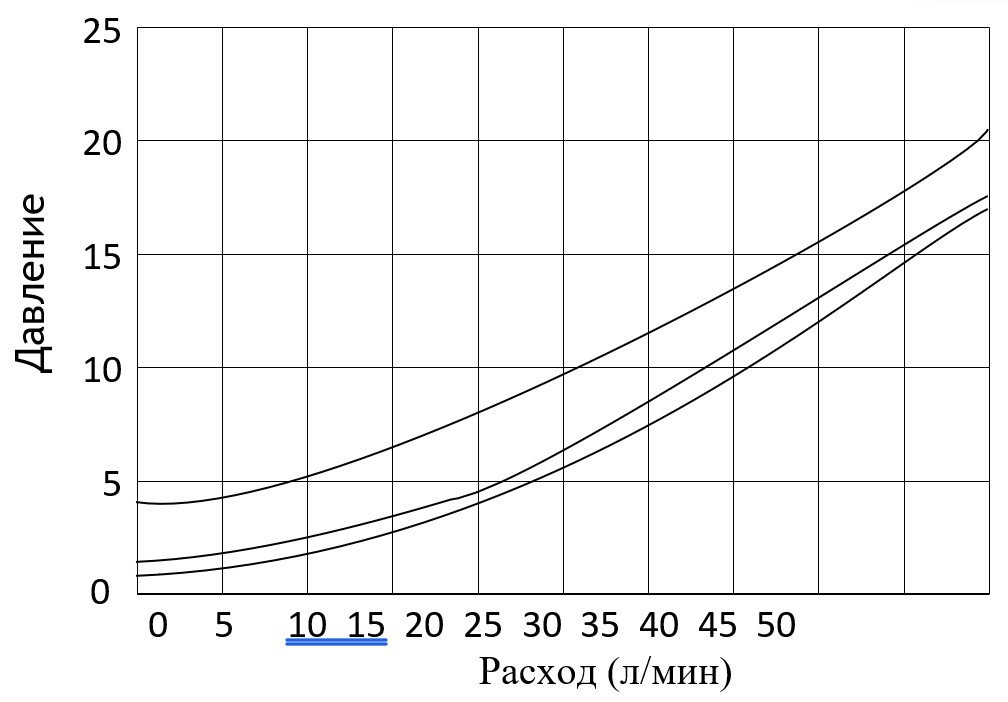

4. Типовые диаграммы

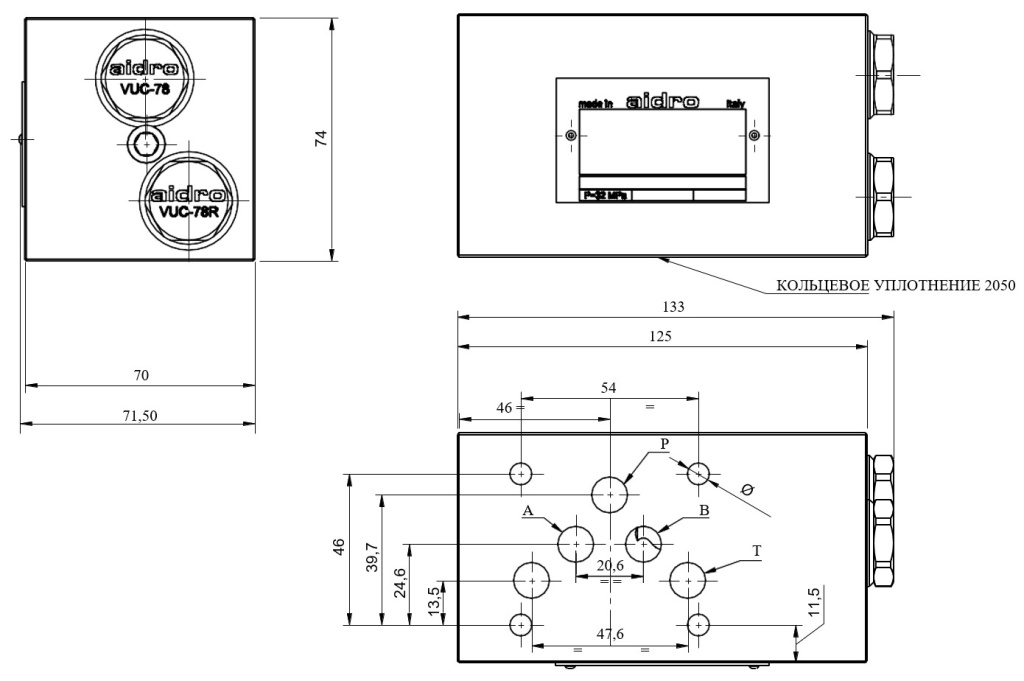

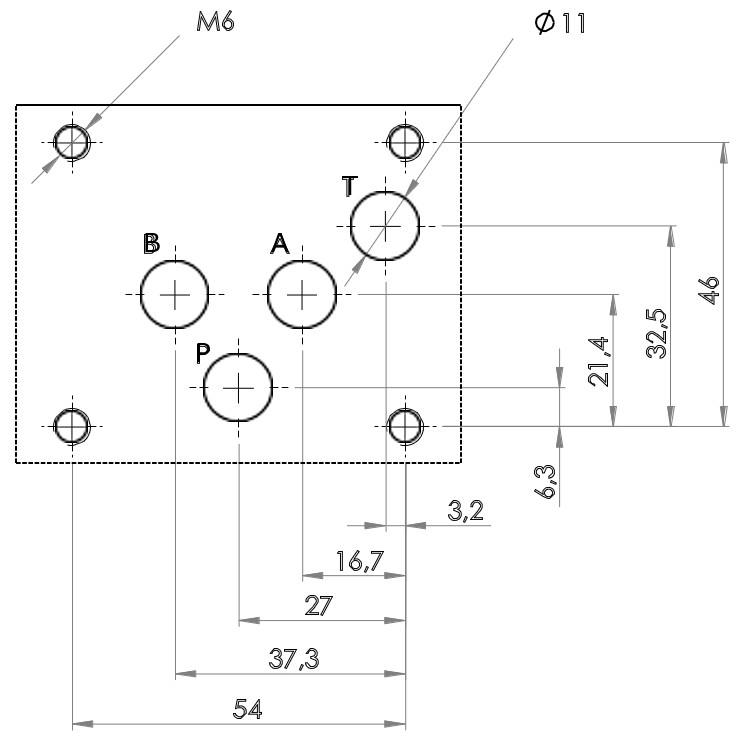

5. Установочные размеры
6. Гидравлическая жидкость
Уплотнения и материалы, используемые в стандартных клапанах AM5-RGT, полностью совместимы с гидравлическими жидкостями на основе минерального масла с добавлением пеногасителя и антиокислительной присадки.Гидравлическая жидкость должна быть чистой и отфильтрованной по стандарту ISO 4406 до класса 19/17/14 или выше, и должна использоваться в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт
