Артикул:
WP2101616

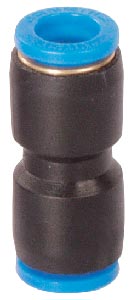

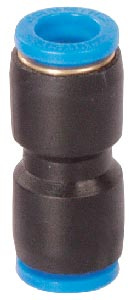

Цанговые фитинги — M5, 1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм
Характеристики
|
Среда |
Воздух # |
|||
|
Макс. рабочее давление |
10 бар |
|||
|
Температура окружающей среды |
5–60° С |
|||
|
Резьбовое соединение |
Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба |
|||
|
Применимый материал трубки |
Нейлон, полиуретан |
|||
|
Применимый размер трубки (наружный диаметр) |
Ø4, 6, 8, 10 и 12 мм |
|||
|
Рекомендуемый допуск на наружный диаметр трубки |
± 0,1 мм |
|||
|
Рекомендуемая минимальная толщина стенки трубок |
Нейлон |
Полиуретан | ||
|
Наружный диаметр трубки (мм) |
Толщина (мм) |
Наружный диаметр трубки (мм) |
Толщина (мм) |
|
|
Ø4–12 |
1 |
Ø4 Ø6 Ø8 Ø10 Ø12 |
1 1 1,5 1,5 2 |
|
Особенности
- Привлекательный дизайн.
- Компактный размер.
- Резьбовые ниппели фитингов L, T и Y позволяют повернуть пластмассовую секцию на 360°.
- Герметичное уплотнение трубок.
- Пригодность для трубок из нейлона и полиуретана.
- Простое и быстрое подсоединение трубки втягиванием/легкое снятие трубки простым нажатием на колпачок.
- «Новый дизайн» — цанга из нержавеющей стали (по запросу).
- Наружная коническая резьба с тефлоновым покрытием.
- Необслуживаемая конструкция и длительный срок службы.
- Установка и функционирование трубок не подвержены вибрации благодаря хорошему захвату трубки цангой.
Применение
Быстросъемные фитинги можно эффективно использовать во всех системах подачи сжатого воздуха.Некоторые из областей применения в пневматике включают в себя:
- Пневматические цилиндры (все типы).
- Направляющие регулирующие клапаны, электромагнитные клапаны и другие клапаны.
- Устройства для подготовки воздуха, такие как фильтр, регулятор и лубрикаторы.
- Пневматические панели управления.
- Все магистрали сжатого воздуха, механизмы всех видов, где используются пневматические системы.
- Пневматические контуры в любой промышленности.
|
Применимый наружный диаметр трубки |
ØD |
L |
A |
№ для заказа |
| 4 | 10,5 | 31,5 | 14,5 |
WP2100404 |
| 6 | 12,5 | 33 | 15,5 |
WP2100606 |
| 8 | 15 | 35 | 16 |
WP2100808 |
| 10 | 18,5 | 39,5 | 18 |
WP2101010 |
| 12 | 21 | 41,5 | 18,5 |
WP2101212 |
| 14 | 23 | 42,5 | 20,5 |
WP2101414 |
| 16 | 25,5 | 45,5 | 22 |
WP2101616 |
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах
