Артикул:
A17250200O
Пневматические цилиндры двойного действия (Ø250 мм)
Согласно требованиям стандартов ISO 15552 / VDMA 24562Особенности
* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру настенного монтажа, кронштейн цапфы, вилка штока, вилка штока со сферическим шарниром
(Вышеуказанные значения приведены с учетом потери на трение)
+ Добавить ход
+ Добавить ход
* Подходит для рассверловки
Передний фланец
+ Добавить ход
Задний фланец
+ Добавить ход
Задняя проушина
+ Добавить ход
+ Добавить ход
Передняя цапфа
+ Добавить ход
+ Добавить ход
+ Добавить ход
Примечание: цилиндр с центральной цапфой изготавливается на заводе, обращайтесь к своему менеджеру
@ Подходит для цилиндра с вилкой
@ Подходит для цилиндра с задней проушиной
# Подходит для цилиндра с задней вилкой
Вилка штока (ISO 8140)
Наконечник штока со сферическим шарниром (ISO 8139)
Дополнительные принадлежности для цилиндров с магнитом в поршне серии A17
Герконовый датчик положения поршня
Функция
Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A17, A19) для определения положения поршня. Поршень цилиндра оснащен постоянным магнитом, который активирует герконовый датчик при приближении к нему. Герконовый датчик замыкает цепь, подавая электрический сигнал, который можно использовать. Точность определения положения зависит от скорости движения поршня.
Пример заказа:
Цилиндр Ø250 с креплением для герконового датчика, переходником и герконовым датчиком: AM1250-01-1-01.
* Код для заказа отдельного крепления: SA0067, код для заказа переходника: A1M01.
Код для заказа герконового датчика: AM40-0-FL-04.
Пример:
Код для заказа цилиндра с Ø поршня 250 мм, ходом 100 мм с задней вилкой: А16 250 100 D.
Примечание:
При заказе цилиндра с Ø поршня 250 мм, ходом 100 мм будет поставлен базовый цилиндр A16 160 100 O. Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа. При заказе принадлежностей указывайте коды, представленные в соответствующих таблицах.
При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать указанные ниже коды для заказа.
Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру.
Согласно требованиям стандартов ISO 15552 / VDMA 24562
Особенности
- Регулируемое демпфирование на обоих концах.
- Большой выбор креплений
- Низкое трение.
- Длительный срок службы.
Технические характеристики
|
Диаметр поршня Ø (мм) |
250 | |||||||||
|
Ход демпфера (мм) |
50 | |||||||||
|
Стандартная длина хода* (мм) |
50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500 |
|||||||||
|
Рабочая среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
|||||||||
|
Рабочее давление |
0,5–10 бар |
|||||||||
|
Температура среды |
5–60° C |
|||||||||
|
Материалы конструкции |
Алюминий, латунь, нитрил, сталь, ацеталь, железо, полиуретан |
|||||||||
|
Виды монтажа |
Базовый цилиндр, монтаж на лапах, передний фланец, задний фланец, проушина, задняя вилка, центральная цапфа, передняя цапфа, задняя цапфа |
|||||||||
|
Принадлежности |
Опора угловая, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, вилка штока со сферическим шарниром |
|||||||||
* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру настенного монтажа, кронштейн цапфы, вилка штока, вилка штока со сферическим шарниром
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
|
Диаметр поршня Ø (в мм) |
Ø штока (в мм) |
|
Рабочее давление в бар | ||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
|
Ø 250 | 50 |
Выдвижение | 8836 |
13253 | 17671 | 22089 | 26507 | 30925 | 35343 | 39760 | 44178 |
|
Втягивание | 8482 | 12723 | 16964 | 21205 | 25446 | 29688 | 33929 | 38170 | 42411 | ||
(Вышеуказанные значения приведены с учетом потери на трение)
Базовый цилиндр
+ Добавить ход
|
Диаметр поршня Ø |
KK |
AM |
ММ | SW2 |
L12 |
SW1 |
В e11 |
VD | VA |
L2 |
E макс. |
G |
TG |
RT |
BG мин. |
EE |
PL |
L7 |
WH ± 2,2 |
ZB |
L8 |
Доп. ход |
| 250 | M42x2 | 84 | 50 | 46 | 20 | 65 | 90 | 12 | 10 | 75 | 272 | 56 | 220 | M20 | 25 | G1 | 31 | 25 | 105 |
305 ±2 |
200 ±1,6 |
+5 0 |
Виды монтажа пневмоцилиндра серии A16, A17

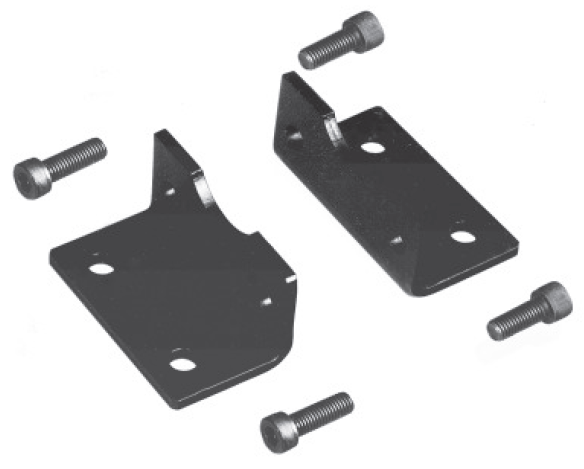

Монтаж на лапах
+ Добавить ход
|
Диаметр поршня Ø |
TR ±0,3 |
AB H14 |
AH JS16 |
AO макс. |
AT |
E |
SA ±2 |
d* |
XA ±2 |
| 250 | 165 | 28 | 165 | 35 | 20 | 265 | 350 | 11,8 | 380 |

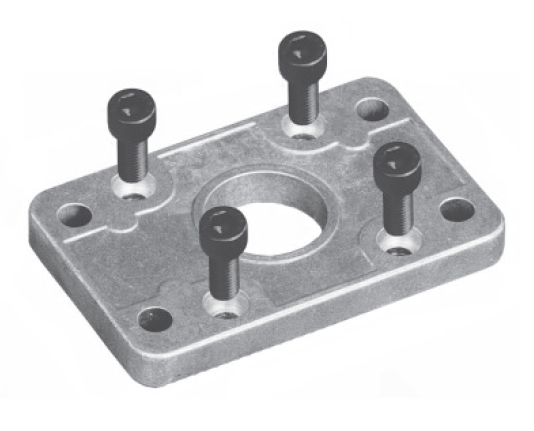

Передний фланец
+ Добавить ход
|
Диаметр поршня Ø |
TF ±0,7 |
R ±0,5 |
FB H13 |
MF |
UF |
E |
W ±2,5 |
| 250 | 330 | 165 | 26 | 25 | 390 | 265 | 80 |
Задний фланец
+ Добавить ход
|
Диаметр поршня Ø |
TF ±0,7 |
R ±0,5 |
FB H13 |
MF |
UF |
E |
ZF ±2 |
| 250 | 330 | 165 | 62 | 25 | 390 | 265 | 330 |

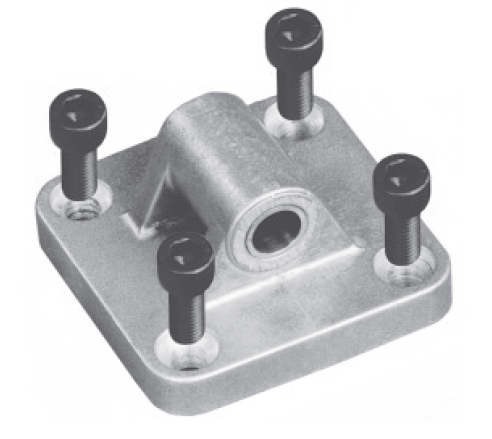

Задняя проушина
+ Добавить ход
|
Диаметр поршня Ø | CD H9 | EW | Доп. | L мин. | MR макс. |
E макс. |
ХD ±2 |
| 250 | 40 | 11 |
-0,5 -1,2 | 45 | 41 | 270 | 375 |

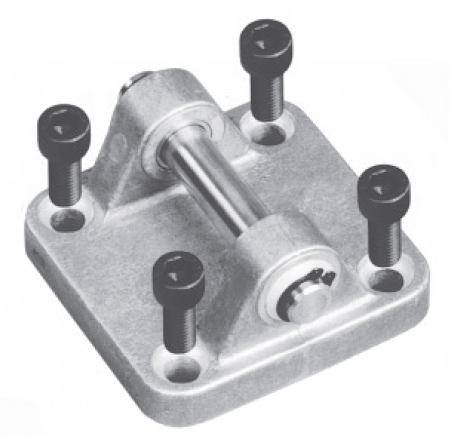

Задняя вилка
+ Добавить ход
|
Диаметр поршня Ø | EK e9 |
L мин. | MR макс. | EB макс. | CB H14 | E макс. | XD ±2 |
| 250 | 40 | 45 | 41 | 220 | 110 | 270 | 375 |

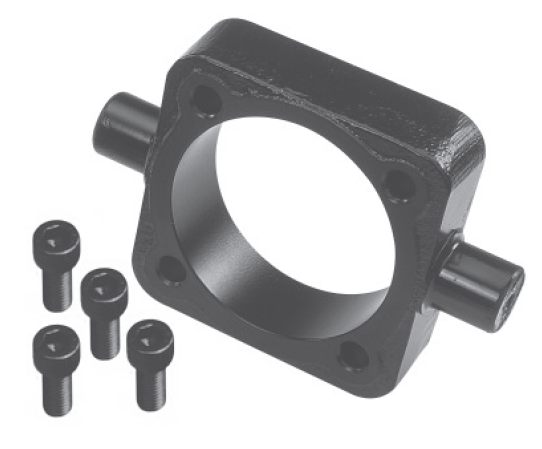

Передняя цапфа
+ Добавить ход
|
Диаметр поршня Ø | TD e9 | TL h14 | TM h14 | UW | TT | R |
L1 ±2,5 | L2 приблиз. |
| 250 | 40 | 40 | 320 | 318 | 60 | 3,2 | 75 | 21 |
Задняя цапфа
+ Добавить ход
|
Диаметр поршня Ø |
TD e9 | TL h14 | TM h14 | UW | TT | R | L3 ±1,8 | L4 |
| 250 | 40 | 40 | 320 | 318 | 60 | 3,2 | 335 | 54 |
Центральная цапфа
+ Добавить ход
|
Диаметр поршня Ø |
TD e9 | TL h14 |
TM h14 | UW | TT | R | XV ±2,5 |
| 250 | 40 | 40 | 320 | 318 | 60 | 3,2 | 205 |
Примечание: цилиндр с центральной цапфой изготавливается на заводе, обращайтесь к своему менеджеру
Дополнительные принадлежности для пневмоцилиндра серии A16, A17
Опора угловая
|
Диаметр поршня Ø | K1 Js14 | G2 Js14 | S6 H13 | CA Js15 | CK H9 | EM | Доп. | G1 Js14 | H6 | R1 макс. | K2 | G3 |
Код для заказа @ |
| 250 | 150 | 110 | 22 | 165 | 40 | 110 |
-0,5 -1,5 | 128 | 32 | 45 | 200 | 160 | AA0250 |
@ Подходит для цилиндра с вилкой
Кронштейн для настенного монтажа
|
Диаметр поршня Ø |
TG | D2 | L2 | FL ± 0,2 |
Θ° |
Код для заказа @ |
Код для заказа # |
| 250 | 220 | 22 | 11 | 70 | 80 | AV0250 |
AW0250 |
@ Подходит для цилиндра с задней проушиной
# Подходит для цилиндра с задней вилкой
Кронштейн цапфы
|
Диаметр поршня Ø | B1 | B2 | A | d1 | d2 H13 | d3 H9 | H1 | H2 | H3 | K5 |
Код для заказа |
| 250 | 140 | 50 | 90 ±0,3 | 32 | 22 | 40 | 70 | 35 ±0,2 | 48 | 375 |
AT0250 |
Вилка штока (ISO 8140)
|
Диаметр поршня Ø | KK | CE | CK f8 | CM B12 | LE | ER макс. | CL |
Код для заказа |
| 250 | M42x2 | 168 | 40 | 40 | 86 | 77 | 85 | AF040 |
Наконечник штока со сферическим шарниром (ISO 8139)
| Диаметр поршня Ø | KK | CN H9 | T | EN h12 | CE | LE мин |
ER макс. | AX | SW | Z | Код для заказа |
| 250 |
M42x2 | 40 | 33 | 49 | 142 | 46 | 45 | 60 | 55 |
15° | AP040 |
Дополнительные принадлежности для цилиндров с магнитом в поршне серии A17
Герконовый датчик положения поршня
Функция
Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A17, A19) для определения положения поршня. Поршень цилиндра оснащен постоянным магнитом, который активирует герконовый датчик при приближении к нему. Герконовый датчик замыкает цепь, подавая электрический сигнал, который можно использовать. Точность определения положения зависит от скорости движения поршня.
Код для заказа
AM1  — |
— |
|
—  |
||||
|
Поршень, Ø (мм) |
Код модели крепления * |
Код модели переходника* |
Код модели герконового датчика* |
||||
| 250 |
— Ø250 |
07 | SA0067 | 1 | A1M01 |
01 02 03 04 51 52 53 54 |
AM40-0-FL-04 (Двухпроводной герконовый датчик) AM40-1 -FL-04 (Трехпроводной герконовый датчик) AM40-2-FL-04 (Беспроводной, подача тока — PNP) AM40-3-FL-04 (Беспроводной, приемка тока — NPN) AM40-0-QD-04 (Двухпроводной герконовый датчик) AM40-1-QD-04 (Трехпроводнгой герконовый датчик) AM40-2-QD-04 (Беспроводной, подача тока — PNP) AM40-3-QD-04 (Беспроводной, приемка тока — NPN) |
Пример заказа:
Цилиндр Ø250 с креплением для герконового датчика, переходником и герконовым датчиком: AM1250-01-1-01.
* Код для заказа отдельного крепления: SA0067, код для заказа переходника: A1M01.
Код для заказа герконового датчика: AM40-0-FL-04.
Код для заказа
|
A |
|
|
 |
||||
|
Модель |
Поршень, Ø (мм) |
Ход (мм) |
Виды монтажа |
||||
|
16 17 |
Стандартн. цилиндр Магнитный цилиндр |
250 |
- Ø 250 |
050 080 100 125 160 200 250 300 320 400 500 |
- 50 - 80 - 100 - 125 - 160 - 200 - 250 - 300 - 320 - 400 - 500 |
O L F R S D K N M T |
– стандартный – монтаж на лапах – передний фланец – задний фланец – проушина – вилка – вилка со шкворнем – передняя цапфа – задняя цапфа – центральная цапфа |
Пример:
Код для заказа цилиндра с Ø поршня 250 мм, ходом 100 мм с задней вилкой: А16 250 100 D.
Примечание:
При заказе цилиндра с Ø поршня 250 мм, ходом 100 мм будет поставлен базовый цилиндр A16 160 100 O. Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа. При заказе принадлежностей указывайте коды, представленные в соответствующих таблицах.
При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать указанные ниже коды для заказа.
|
Диаметр поршня Ø |
Монтаж на лапах* |
Передний/задний фланец* |
Проушина |
Вилка* |
Передняя/задняя цапфа* |
 |
 |
 |
 |
 |
|
| 125 |
ML0250 |
MF0250 |
MS0250 |
MD0250 |
MT0250 |
Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру.
