Артикул:
WB208
Пистолет обдувочный – металлический
Особенности
- Энергосбережение до 30 % без снижения усилия обдува*
- Снижение уровня шума на 15 %**
- Выходной объемный расход воздуха превышает входной объемный расход благодаря эффекту Вентури
- Соответствие нормам OSHA гарантирует безопасные условия труда и производственную санитарию и гигиену
- Сопло Лаваля обеспечивает защищенный обдув за счет отклонения металлических лепестков, которые затем снова смыкаются
- Уникальная конструкция дроссельного клапана обеспечивает ровный поток и стабильное усилие в зависимости от положения регулирующей рукоятки
- Гладкое исполнение с уменьшенной массой удобно сидит в руке
- Исполнение для тяжелых условий промышленного применения
- Скоба для подвески на рабочем месте
Технические характеристики
| Конструкция |
Пистолет обдувочный с широкоугольным соплом |
Пистолет обдувочный с соплом Лаваля |
Пистолет обдувочный со струйным соплом |
Пистолет обдувочный с мини-соплом |
|||
| Расход воздуха, л/мин * | 400 | 380 | 380 | 330 | |||
| Уровень шума, дБ * | 80 | 85 | 90 | 85 | |||
| Сила воздушной струи, г * | 340 | 300 | 300 | 320 | |||
| Рекомендуемое рабочее давление, бар | 4 | ||||||
| Макс. рабочее давление, бар | 10 | ||||||
| Присоединительная резьба, G | 1/4" | ||||||
| Температура окружающего воздуха/среды, ⁰C | от -10 до +80 | ||||||
| Среда | Сжатый воздух | ||||||
| Материалы конструкции | Алюминий, латунь, нитрил, нержавеющая сталь | ||||||
* Давление на входе 6 бар
Применение
- Сдувка частиц металла и пыли с поверхностей
- Перемещение объектов и материалов струей воздуха
- Очистка металлообрабатывающих станков от стружки
- Защитная сдувка пыли в литейном производстве
- Покраска (очистка деталей)
- Термопластавтоматы (охлаждение форм)
- Ткацкие станки и сушка панелей
Факел сопла
| Широкоугольное сопло | Сопло Лаваля | Струйное сопло | Мини-сопло | |||
 |
 |
 |
 |
|||
* По сравнению с истечением через срез трубы
** Измерение в указанных условиях
|
Пистолет обдувочный с широкоугольным соплом (WB202) |
Пистолет обдувочный с соплом Лаваля (WB203) |
 |
 |
|
Пистолет обдувочный со струйным соплом (WB204) |
Пистолет обдувочный с мини-соплом (WB205) |
 |
 |
|
Пистолет обдувочный с широкоугольным соплом на изогнутом стволе (WB206) |
Пистолет обдувочный с соплом Лаваля на изогнутом стволе (WB207) |
 |
 |
|

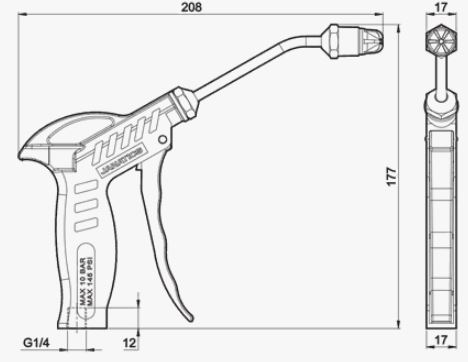

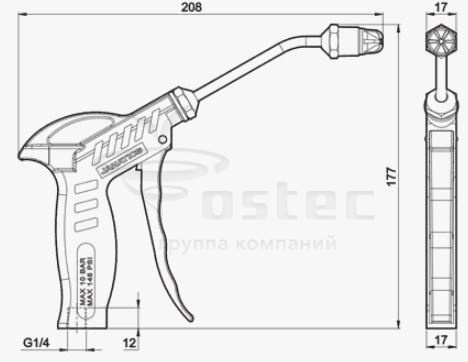

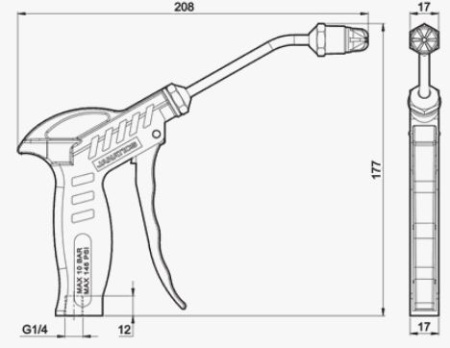

Пистолет обдувочный со струйным соплом на изогнутом стволе (WB208) |
Пистолет обдувочный с мини-соплом на изогнутом стволе (WB209) |
 |
 |
Принадлежности для обдувочных пистолетов
| Широкоугольное сопло (WBA02) | Сопло Лаваля (WBA03) | |
 |
 |
|
| Струйное сопло (WBA04) | Мини-сопло (WBA05) | |
 |
 |
|
Порядок заказа
| W |
|
B |
|
2 |
|
03 | |||
|
|
|||||||||
| Модель |
Материал корпуса (применительно к базовому изделию) |
Тип штуцера | |||||||
|
В Пистолет обдувочный (базовое изделие) |
2 Металл | 02 Широкоугольное сопло | |||||||
|
|
|
03 Сопло Лаваля | |||||||
|
04 Струйное сопло |
|||||||||
|
05 Мини-сопло |
|||||||||
|
06 Широкоугольное сопло на изогнутом стволе |
|||||||||
|
07 Сопло Лаваля на изогнутом стволе |
|||||||||
|
08 Струйное сопло на изогнутом стволе |
|||||||||
| 09 Мини-сопло на изогнутом стволе | |||||||||
Пример
№ для заказа пистолета обдувочного с соплом Лаваля: WB203
