Характеристики
Артикул
A51, A52 D12-25
Давление
0,5 – 10 бар
Гарантия
2 года
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
20
Ход, мм
—
160
Магнит
—
Да

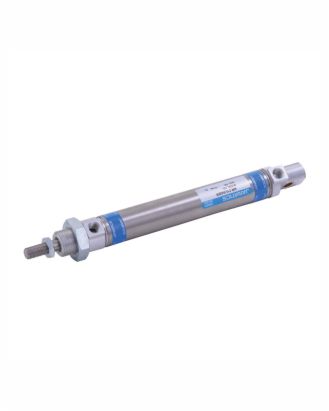

Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 20x160
Описание
2 623.65 ₽/шт
Варианты цен
2 623.65 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
25
Ход, мм
—
100
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 25x100
Описание
2 712.73 ₽/шт
Варианты цен
2 712.73 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
25
Ход, мм
—
125
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 25x125
Описание
2 747.22 ₽/шт
Варианты цен
2 747.22 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
25
Ход, мм
—
75
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 25x75
Описание
2 936.88 ₽/шт
Варианты цен
2 936.88 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
20
Ход, мм
—
250
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 20x250
Описание
3 092.06 ₽/шт
Варианты цен
3 092.06 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
20
Ход, мм
—
400
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 20x400
Описание
4 161.06 ₽/шт
Варианты цен
4 161.06 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
25
Ход, мм
—
65
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 25x65
Описание
2 939.75 ₽/шт
Варианты цен
2 939.75 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
25
Ход, мм
—
20
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 25x20
Описание
2 862.16 ₽/шт
Варианты цен
2 862.16 ₽/шт
В корзину
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 16x250
Описание
2 724.23 ₽/шт
Варианты цен
2 724.23 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
16
Ход, мм
—
50
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 16x50
Описание
2 275.94 ₽/шт
Варианты цен
2 275.94 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
20
Ход, мм
—
25
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 20x25
Описание
2 454.10 ₽/шт
Варианты цен
2 454.10 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
16
Ход, мм
—
40
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 16x40
Описание
2 273.06 ₽/шт
Варианты цен
2 273.06 ₽/шт
В корзину
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 16x500
Описание
3 459.88 ₽/шт
Варианты цен
3 459.88 ₽/шт
В корзину
Серия цилиндра
—
A51
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
20
Ход, мм
—
125
Магнит
—
Нет
Пневмоцилиндр круглый ISO6432, базовый, без магнита, 20x125
Описание
2 339.16 ₽/шт
Варианты цен
2 339.16 ₽/шт
В корзину
Серия цилиндра
—
A51
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
20
Ход, мм
—
25
Магнит
—
Нет
Пневмоцилиндр круглый ISO6432, базовый, без магнита, 20x25
Описание
2 215.59 ₽/шт
Варианты цен
2 215.59 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
25
Ход, мм
—
115
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 25x115
Описание
3 000.10 ₽/шт
Варианты цен
3 000.10 ₽/шт
В корзину
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 12x500
Описание
3 365.05 ₽/шт
Варианты цен
3 365.05 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
20
Ход, мм
—
50
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 20x50
Описание
2 482.84 ₽/шт
Варианты цен
2 482.84 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
25
Ход, мм
—
30
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 25x30
Описание
2 888.03 ₽/шт
Варианты цен
2 888.03 ₽/шт
В корзину
Серия цилиндра
—
A52
Форма цилиндра
—
Круглый мини цилиндр, ISO 6432
Диаметр поршня, мм
—
12
Ход, мм
—
25
Магнит
—
Да
Пневмоцилиндр круглый ISO6432, базовый, с магнитом, 12x25
Описание
1 997.19 ₽/шт
Варианты цен
1 997.19 ₽/шт
В корзину
Пневмоцилиндры двойного действия (Ø12–25 мм)
Согласно требованиям стандартов ISO 6432 / CETOP RP52P
Согласно требованиям стандартов ISO 6432 / CETOP RP52P
Особенности
- Эластомерный демпфер на обоих концах.
- Большой выбор креплений.
- Низкое трение.
- Длительный срок службы
Технические характеристики
|
Диаметр поршня Ø (мм) |
12 | 16 | 20 | 25 | ||||||
|
Стандартная длина хода* (мм) |
10, 25, 40, 50, 80, 100, 125, 160, 200, 250, 300 |
|||||||||
|
Рабочая среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
|||||||||
|
Рабочее давление |
0,5–10 бар |
|||||||||
|
Температура среды |
5–60° C |
|||||||||
|
Материалы конструкции |
Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь |
|||||||||
|
Виды монтажа |
Монтаж на передней лапе, монтаж на двух лапах, передний фланец, задний фланец, передняя цапфа, задняя цапфа |
|||||||||
|
Принадлежности |
Опора угловая, кронштейн цапфы, вилка штока, позиционер штока |
|||||||||
* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
|
Диаметр поршня Ø (в мм) |
Ø штока (в мм) |
|
Рабочее давление в бар | ||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
|
12 | 6 |
Выдвижение | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
|
Втягивание | 15 | 22 | 30 | 38 | 46 | 53 | 61 | 68 | 76 | ||
| 16 | 6 |
Выдвижение | 36 | 54 | 72 | 90 | 108 | 126 | 144 | 162 | 180 |
|
Втягивание | 31 | 46 | 62 | 78 | 94 | 108 | 124 | 140 | 156 | ||
| 20 | 8 |
Выдвижение | 56 | 84 | 112 | 140 | 169 | 196 | 224 | 254 | 282 |
|
Втягивание | 47 | 71 | 95 | 118 | 142 | 166 | 189 | 214 | 237 | ||
| 25 | 10 |
Выдвижение | 88 | 132 | 176 | 220 | 264 | 308 | 352 | 396 | 440 |
| Втягивание | 74 | 111 | 148 | 185 | 222 | 260 | 296 | 334 | 371 | ||
Вышеуказанные значения приведены с учетом потери на трение
Базовый цилиндр
+ Добавить ход
|
Диаметр поршня Ø | MR | BE | F | CD H9 | RR | L | G | EE | S | KW | C | SW1 | SW2 | KK | AM | WF ±1,2 | XC±1 | EW d13 | KV |
Допуск хода | |
| 10-100 |
Более 100 | ||||||||||||||||||||
| 12 | 17 | M16x1,5 | 17 | 6 | 15 | 9 | 6 | M5x0,8 | 51±05 | 8 | 6 | 10 | 5 | M6x1 | 16 | 22 | 75 | 12 | 24 |
+1,5 +0 |
+2,5 +0 |
| 16 | 17 |
M16x1,5 | 17 | 6 | 15 | 9 | 6 |
M5x0,8 | 51±05 | 8 | 6 | 10 | 5 |
M6x1 | 16 | 22 | 82 | 12 | 24 | ||
| 20 | 20 |
M22x1,5 | 20 | 8 | 16 | 12 | 8 | G1/8 | 67±07 | 10 | 8 | 13 | 7 |
M8x1,25 | 20 | 24 | 95 | 16 | 32 | ||
| 25 | 21 |
M22x1,5 | 22 | 8 | 17 | 12 | 8 | G1/8 | 71±07 | 10 | 10 | 17 | 9 |
M10x1,25 | 22 | 28 | 104 | 16 | 32 | ||
Способы монтажа пневмоцилиндров серии A51
Монтаж на передней лапе
|
Диаметр поршня Ø | LT | AU | AO | d* | XS ±1,4 | NH ±0,3 | TR Js14 | US | AB H13 | UR |
Код для заказа |
| 12 | 2 | 12 | 6 | 4,8 | 32 | 20 | 32 | 42 | 5,5 | 33 | ML016 |
| 16 | 2 | 12 | 6 | 4,8 | 32 | 20 | 32 | 42 | 5,5 | 33 |
ML016 |
| 20 | 4 | 16 | 8 | 5,8 | 36 | 25 | 40 | 54 | 6,6 | 45 |
ML022 |
| 25 | 4 | 16 | 8 | 5,8 | 40 | 25 | 40 | 54 | 6,6 | 45 |
ML022 |
* Подходит для рассверловки
Монтаж на двух лапах
+ Добавить ход
|
Диаметр поршня Ø | UR | AB H13 | TR Js14 | NH ±0,3 | AO | AU | d* | LT | US | LS | XL±1 |
Код для заказа |
| 12 | 33 | 5,5 | 32 | 20 | 6 | 12 | 4,8 | 2 | 42 | 75±0,7 | 85 | MS016 |
| 16 | 33 | 5,5 | 32 | 20 | 6 | 12 | 4,8 | 2 | 42 | 82±0,7 | 92 | MS016 |
| 20 | 45 | 6,6 | 40 | 25 | 8 | 16 | 5,8 | 4 | 54 | 99±0,9 | 107 | MS022 |
| 25 | 45 | 6,6 | 40 | 25 | 8 | 16 | 5,8 | 4 | 54 | 103±0,9 | 115 | MS022 |
* Подходит для рассверловки
Передний фланец
|
Диаметр поршня Ø | TF Js14 | UF | UR | FB H13 | FT | W ±1,4 |
Код для заказа |
| 12 | 40 | 50 | 30 | 5,5 | 4 | 18 | MF016 |
| 16 | 40 | 50 | 30 | 5,5 | 4 | 18 | MF016 |
| 20 | 50 | 66 | 40 | 6,6 | 5 | 19 | MF022 |
| 25 | 50 | 66 | 40 | 6,6 | 5 | 23 | MF022 |
Задний фланец
+ Добавить ход
|
Диаметр поршня Ø | FT Js14 | UF | UR | FB H13 | FT | WL ±1,2 |
Код для заказа |
| 12 | 40 | 50 | 30 | 5,5 | 4 | 77 | MF016 |
| 16 | 40 | 50 | 30 | 5,5 | 4 | 84 |
MF016 |
| 20 | 50 | 66 | 40 | 6,6 | 5 | 96 |
MF022 |
| 25 | 50 | 66 | 40 | 6,6 | 5 | 104 |
MF022 |
Передняя цапфа
|
Диаметр поршня Ø | TM H14 | UW | TD e9 | TT | XV ±1,4 | TL h14 |
Код для заказа |
| 12 | 30 | 25 | 6 | 8 | 18 | 10 | MT016 |
| 16 | 30 | 25 | 6 | 8 | 18 | 10 |
MT016 |
| 20 | 40 | 30 | 8 | 10 | 19 | 10 |
MT022 |
| 25 | 40 | 30 | 8 | 10 | 23 | 10 |
MT022 |
Задняя цапфа
+ Добавить ход
|
Диаметр поршня Ø | TM h14 | UW | TD e9 | TT | XZ ±1,2 | TL h14 |
Код для заказа |
| 12 | 30 | 25 | 6 | 8 | 77 | 10 | MT016 |
| 16 | 30 | 25 | 6 | 8 | 84 | 10 | MT016 |
| 20 | 40 | 30 | 8 | 10 | 96 | 10 | MT022 |
| 25 | 40 | 30 | 8 | 10 | 104 | 10 | MT022 |
Для получения информации о кронштейнах для цапф см. «Принадлежности»
Дополнительные принадлежности для пневмоцилиндров серии A51, A52
Опора угловая (CETOP - RP 107 P)
| Диаметр поршня Ø |
AE | AB H13 | LT | NM | L3 | CD e8 | d* | TR Js14 | LG | AO | Код для заказа |
| 12 | 12,1 | 5,5 | 2 | 27 | 7 | 6 | 3,8 | 15 | 25 | 2 | AA016 |
| 16 | 12,1 | 5,5 | 2 | 27 | 7 | 6 | 3,8 | 15 | 25 | 2 | AA016 |
| 20 | 16,1 | 6,6 | 4 | 30 | 10 | 8 | 4,8 | 20 | 32 | 4 | AA022 |
| 25 | 16,1 | 6,6 | 4 | 30 | 10 | 8 | 4,8 | 20 | 32 | 4 | AA022 |
* Подходит для рассверловк
Кронштейн цапфы
|
Диаметр поршня Ø | C1 | C2 Js14 | d1 H13 | L4 | L5 | L6 | CH | d2 H9 |
Код для заказа |
| 12 | 38 | 20 | 4,3 | 25 | 8 | 30 | 16 | 6 | AT016 |
| 16 | 38 | 20 | 4,3 | 25 | 8 | 30 | 16 | 6 | AT016 |
| 20 | 50 | 24 | 6,6 | 30 | 10 | 35 | 20 | 8 | AT022 |
| 25 | 50 | 24 | 6,6 | 30 | 10 | 35 | 20 | 8 | AT022 |
Вилка штока (ISO 8140)
|
Диаметр поршня Ø | KK | LE |
CM B12 | CE | CK f8 | CL | ER |
Код для заказа |
| 12 | M6x1 | 12 | 6 | 24 | 6 | 12 | 9,5 | AF006 |
| 16 | M6x1 | 12 | 6 | 24 | 6 | 12 | 9,5 |
AF006 |
| 20 |
M8x1,25 | 16 | 8 | 32 | 8 | 16 | 13 |
AF008 |
| 24 |
M10x1,25 | 20 | 10 | 40 | 10 | 20 | 16 |
AF010 |
Позиционер штока
|
Диаметр поршня Ø | KK | L1 | L2 | L3 | D1 | H1 | H2 | ±Θ° | U |
Код для заказа |
| 12/16 | M6x1 | 12 | 8 | 38 | 18 | 10 | 4 | 5 | 0,75 | AR006 |
| 20 |
M8x1,25 | 15 | 10 | 48 | 20 | 12 | 7 | 5 | 0,75 | AR008 |
| 25 |
M10x1,25 | 20 | 14 | 65 | 28 | 17 | 8 | 5 | 0,75 | AR010 |
Наконечник штока со сферическим шарниром
|
Диаметр поршня Ø | KK | CN H9 | T | EN h12 | CE | LE мин. | ER макс. | AX | SW h13 | Z |
Код для заказа |
| 12/16 | M6x1 | 6 | 6,75 | 9 | 30 | 11 | 10 | 12 | 11 | 13° | AP006 |
| 20 | M8x1,25 | 8 | 9 | 12 | 36 | 13 | 12 | 16 | 13/14 | AP008 | |
| 25 |
M10x1,25 | 10 | 10,5 | 14 | 43 | 15 | 14 | 20 | 17 | AP010 |
Дополнительные принадлежности для магнитных цилиндров серии A51, A52
Герконовый датчик
Функция
Герконовый датчик и крепление в сборе устанавливаются на пневматический цилиндр (серия A52, A55) для определения положения поршня. Поршень цилиндра оснащен постоянным магнитом, который активирует герконовый датчик при приближении к нему. Герконовый датчик замыкает цепь, подавая электрический сигнал, который можно использовать. Точность определения положения зависит от скорости движения поршня
Технические характеристики герконового выключателя
|
Модель |
880006 |
|
Рабочее напряжение |
DC/AC 5–240 В |
|
Макс. ток |
100 мА |
|
Скорость коммутации |
макс. 10 Вт |
|
Перепад напряжения |
макс. 3,5 В |
|
Время отклика |
вкл. + выкл. < 1 мс |
|
Логическая схема переключения |
Однополюсная группа размыкающих контактов, нормально разомкнутая |
| Рабочая температура |
от -10 до 70° C |
|
Макс перегрузка |
30 G |
|
Вибрация |
9 G |
|
Цепь защиты |
Отсутствует |
|
Тип защиты |
IEC 529, IP67 |
|
Цвет светодиода |
Зеленый |
|
Кабель |
Ø4, 2 конт., 2 метр |
|
Диам.поршня |
X |
№ для заказа крепления (а) |
№ для заказа герконового выключателя (b) |
№ для заказа (a + b) |
| 12 | 32 | 810000 |
880006 | AM1012 |
| 16 | 34 | 810001 | AM1016 | |
| 20 | 36 | 810002 | AM1020 | |
| 25 | 38 | 810003 | AM1025 |
Цепь и схема соединения
Код для заказа
A  |
 |
|
 |
||||
|
Модель |
Поршень, Ø (мм) |
Ход (мм) |
Виды монтажа |
||||
|
51 52 |
Стандартн. цилиндр Магнитный цилиндр |
012 016 020 025 |
- Ø 12 - Ø 16 - Ø 20 - Ø 25 |
010 025 040 050 080 100 125 160 200 250 300 |
- 10 - 25 - 40 - 50 - 80 - 100 - 125 - 160 - 200 - 250 - 300 |
O L D F R M N |
- стандартный - монтаж на пер.лапе - монтаж на двух лапах - передний фланец - задний фланец - передняя цапфа - задняя цапфа |
Пример:
Код для заказа стандартного цилиндра с Ø поршня 16 мм, ходом 50 мм с монтажом на двух лапах: A51 016 050 D.
Примечание:
При заказе цилиндра с Ø поршня 16 мм, ходом 50 мм будет поставлен базовый цилиндр A51 016 050 O.
Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа.
При заказе принадлежностей указывайте коды деталей из соответствующих таблиц.
При отдельном заказе монтажных комплектов (если они требуются от дельно) необходимо использовать указанные ниже коды для заказа.
|
Диаметр поршня Ø |
Монтаж на передней лапе |
Монтаж на двух лапах |
Фланец (передний или задний) |
Цапфа(передняя или задняя) |
 |
 |
 |
 |
|
| 12 |
ML016 |
MS016 |
MF016 |
MT016 |
| 16 |
ML016 |
MS016 |
MF016 |
MT160 |
| 20 |
ML022 |
MS022 |
MF022 |
MT022 |
| 25 |
ML022 |
MS022 |
MF022 | MT022 |
Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру
Ваша выгода - наш приоритет!
Ценовая привлекательность
Вы можете купить Мини пневмоцилиндры по стандарту ISO 6432, Cetop RP52P, серии A51, A52 D12-25, которые не уступают популярным аналогам, в большинстве случаев выгоднее продукции немецких и японских производителей.
Отсутствие маркетинговой наценки
В стоимость наших комплектующих не заложена маркетинговая наценка за бренд, составляющая порядка 30-40% от стоимости.
99,9% гарантия от брака
Качественное оборудование на производстве и дорогостоящее испытательное оборудование, позволяет почти полностью исключить попадание бракованных изделий.
