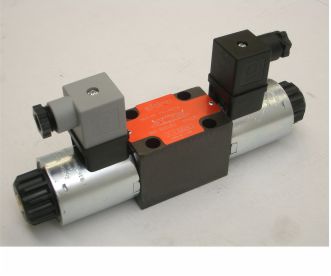

1. Описание
Модель HD2-PS представляет собой пропорциональный распределительный клапан для стыкового монтажа на промежуточной плите в соответствии с ISO 4401, DIN 24340 (CETOP 03).Конструкция корпуса представляет собой высококачественное литье из пяти камер. Клапан доступен в исполнении с различными золотниками, что позволяет управлять широким диапазоном расходов.
В стандартной версии клапана корпус имеет фосфорное покрытие для защиты при работе в условиях соляного тумана (испытание в течение 240 часов согласно стандарту ISO 9227).
2. Код заказа
| (1) |
|
(2) |
|
(3) |
|
(4) | (5) | (6) | |||||
| HD2 | - | PS | - |
|
- |
|
- |
|
/ | 10 | |||
(1) HD2: 4-ходовой распределительный клапан CETOP 02, давление 32 МПа (320 бар)
(2) PS : пропорциональное электрическое управление
(3) Функциональный золотниковый тип (см. 4):
- Основной тип золотника
1: закрытая центральная часть (каналы P, A, B, T заглушены)
3: P — заглушено, A, B, T — соединено
- Номинальный расход золотника
P : 12 л/мин и P = 1 МПа (10 бар) (PA+BT или PB+AT)
R : 8 л/мин и P = 1 МПа (10 бар) (PA+BT или PB+AT)
04 : 04 л/мин и ΔP = 1 МПа (10 бар) (PA+BT или PB+AT)
D : перепад Qb = 2Qa: 8/4 л/мин и ΔP = 1 МПа (10 бар))
- Буквой обозначается соленоидная или пружинная конструкция:
C : 2 соленоида, золотник центрируется пружинами
ML : 1 соленоид («a»), золотник отцентрирован + 1 конечное положение
MLb : 1 соленоид («b»), золотник отцентрирован + 1 конечное положение
(4) Дополнительные опции и исполнение:
K : Выступающие штифты ручного дублирования (см. 7)
AK : Выступающие штифты ручного дублирования с клапаном с воздушным сливным клапаном (см. 8)
ZC : оцинкованные клапаны (см. 9)
(5) Типы катушек и питающее напряжение
R2 : R = 5 Ом стандартно для V12DC
R4 : R = 21 Ом стандартно для V24DC
(6) Конструкционный номер (от наименьшего к наибольшему) клапана.
Золотник 12 перемещается в корпус клапана 11 и подвергается воздействию пружин 13 и пропорциональному соленоиду 1.
Золотник 12, в зависимости от формы и положения в корпусе клапана 11, открывает и/или блокирует проходы между каналами P, A, B, T, таким образом контролируя направление и напор гидравлической жидкости.
Соленоид 1 запитывается электрическим током, поступающим через кабели; при отключении электричества золотник может быть перемещен путем воздействия на аварийные штифты 6, расположенные на концах соленоидов, а также доступные при использовании затяжных гаек 10.
3. Технические характеристики
| Номинальный расход | 14, 8, 12 л/мин | |||
| Макс. номин. давление (P, A, B) | 32 МПа (320 бар) | |||
| Макс. давление на канале Т | 16 МПа (160 бар) | |||
| Макс. зарег. перепад давления | 10 МПа (100 бар) см. 8 | |||
| Защита согласно DIN 40050 | IP 67 | |||
| Режим работы (нагрузки) | 100 % | |||
| Срок службы | ≥ 10⁷ циклов | |||
| Монтажные размеры | см. 10 | |||
| Масса | 1,0/1,4 кг | |||
|
Электрические характеристики: |
||||
|
Клапаны HD2-PS-* контролируются пропорциональными соленоидами |
||||
| Номинальный максимальный ток: | ||||
|
для катушек типа: R2 (5 Ом): I макс = 1,7 A R4 (21 Ом): I макс = 0,8 A |
||||
|
Подача тока на гидравлические пропорциональные клапаны осуществляется посредством электронного драйвера в режиме широтно-импульсной модуляции, что позволяет осуществлять полный контроль за минимальными и максимальными значениями тока в случае использования драйверов типа UED-M15. |
||||
4. Обозначение золотника и промежуточные положения
| Номинальный расход 4 л/мин | |
 |
|
 |
 |
|
|
| Номинальный расход 8 л/мин | |
|
|
|
|
|
|
| Номинальный расход 12 л/мин | |
 |
|
 |
|
|
 |
| Дифференц. расход: Qb = 2Qa (пример P→B = 8 л/мин и A→T = 4 л/мин) | |
|
 |
5. Принципиальная схема
Кривые стандартного расхода клапанов HD2 – PS- *с золотниками P, R, 04 — см. 1, в стандартной конфигурации с использованием минерального масла 36 сСт при 50 °C, перепад давления ΔP = 01 МПа (10 бар), расход P → B A → T
6. Расход и перепад давления

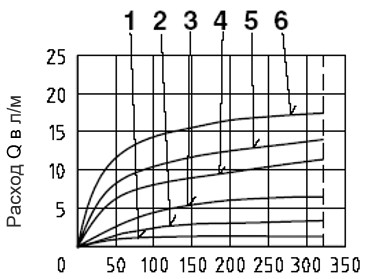

При заданном давлении ΔP на используемом клапане расход будет пропорционален току возбуждения (см. 4).При имеющемся токе возбуждения на используемом клапане расход будет увеличиваться при увеличении дифференциального давления ΔP до определенного лимита.
Стандартные предельные кривые:
| Номинальный расход 4 л/м | Номинальный расход 12 л/мин | ||
| Расход Q в л/м |
 |
 |
|
| Входное давление: po в барах | Входное давление: po в барах | ||

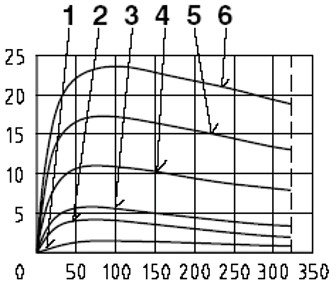

Ток соленоида:
1 = 50 %
2 = 60 %
3 = 70 %
4 = 80 %
5 = 90 %
6 = 100 %
7. Версия К: выступающие аварийные шрифты
Соленоидный клапан версии К оснащены дополнительными аварийными приводными штифтами, которые выступают над соленоидами, что позволяет выполнять оперативное ручное управление без использования дополнительных инструментов.Приводной штифт и край соленоида защищены гибким резиновым колпачком, который упрощает эксплуатацию и защищает от попадания влаги и брызг воды.
8. Версия ZC: оцинкованные клапаны
Соленоидные клапаны версии ZC имеют оцинкованный основной корпус, защищенный от коррозионного действия солей и прочих агрессивных веществ.Толщина цинкового покрытия на корпусе клапана: 10–15 мкм; и 8/12 мкм на соленоидах.
9. Монтажные размеры (мм)
10. Гидравлические жидкости
Уплотнения и прочие материалы, используемые на стандартных клапанах HD2-* полностью совместимы с гидравлическими жидкостями на основе минеральных масел с добавлением противовспенивающих агентов и антиоксидантов.Гидравлические жидкости должны быть очищены и отфильтрованы в соответствии с требованиями ISO 4406 класс 19/17/14 и выше, а также должны обладать вязкостью от 10 до 60 сСт.
