EVC2-116
Расход
150 л/мин
Давление
350 бар
Гарантия
2 года

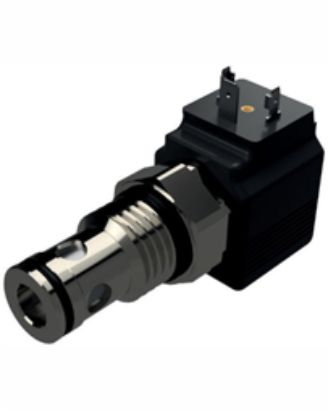

Встраиваемый 2-линейный электромагнитный тарельчатый клапан. НЗ, 1-1/16”-12 UNF, 150 л/мин, 350бар
Описание
16 494.80 ₽/шт
Варианты цен
16 494.80 ₽/шт
В корзину
1. Описание
Клапан представляет собой 2-ходовой тарельчатый клапан нормально закрытого типа с пилотным управлением и двунаправленным потоком.Он доступен в различных конфигурациях. Конструкция клапана позволяет использовать его со стандартными катушками, подходящими для переменного и постоянного тока, без необходимости использования специальных разъемов со встроенными выпрямителями.
2. Код заказа
| (1) | (2) |
|
(3) |
|
(4) | (5) | (6) | |||||
| EV | C2 | - | 116 | - |
|
- |
|
- | ||||
(1) EV: встраиваемый электромагнитный клапан
(2) C2: клапан с сердечником электромагнита Ø 13 мм (см. 4), 2-ходовой, 2-позиционный, тарельчатого типа, нормально закрытый, с двунаправленным потоком
(3) 116: 1-1/16" - 12 UNF с носиком Ø 22,22 мм
(4) Варианты исполнения клапана
03: --
04: ручное дублирование
(5) Электрическое напряжение и катушки электромагнита (см. 7)
0000: без катушки
012C: 12 В постоянного тока
024C: 24 В постоянного тока
220R: 220-230 В выпрямленного переменного тока
230/50: 230 В переменного тока 50 Гц
(6) Варианты соединения катушки
без обозначения: стандартное соединение ISO4400/DIN
43650/A A: AMP Junior
(7) Варианты разъемов по ISO4400/DIN 43650/A
B9: стандартный разъем PG9 черного цвета
D9: разъем PG9 черного цвета с диодом
ES: «энергосберегающий» разъем со светодиодом
R*: выпрямительный мост;
L*: светодиод;
V*: светодиод + варистор
Тарелка управляется пилотом и находится в нормально закрытом положении относительно своего седла. Когда на электромагнит подается напряжение, подвижный якорь и управляющий штифт смещаются, и тарелка, разбалансированная давлением, открывается, пропуская поток в обоих направлениях.
В варианте исполнения с ручным управлением имеется винт, позволяющий управлять клапаном в случае отказа электропривода.
3. Технические характеристики
| Макс. номинальное давление | 35 МПа (350 бар) |
Электрические характеристики: Эти электромагнитные клапаны обычно оснащены катушками типа C36, которые питаются от источника постоянного или переменного тока. Для катушек типа C36-***C требуется постоянный ток непосредственно от источника на ***В постоянного тока. Для катушек типа C36-***R требуется выпрямленный переменный ток от источника на ***В переменного тока с подключением через полноволновый мостовой выпрямитель, встроенный в разъем. Для электромагнитных клапанов типа EVC2.116. также подойдет переменный ток непосредственно от источника на ***В переменного тока, если к клапану подключить соответствующие катушки C36-***/50 или C36-***/60. (*) Внимание: при работе на переменном токе пусковой при включении может в 3-4 раза превышать номинальное значение. Катушки типа C36 обычно поставляются для использования с разъемами ISO 4400/ DIN 43650/A. Информация о катушках с другим подключением к источнику питания приведена в таблице C30/36. |
|||
| Номинальный расход | 130 л/мин | ||||
| Макс. расход в обратном направлении | 150 л/мин | ||||
| Размеры и установка | см. 4 | ||||
| Рабочий цикл | ED 100 % | ||||
| Масса (без катушки) | 0,254 кг | ||||

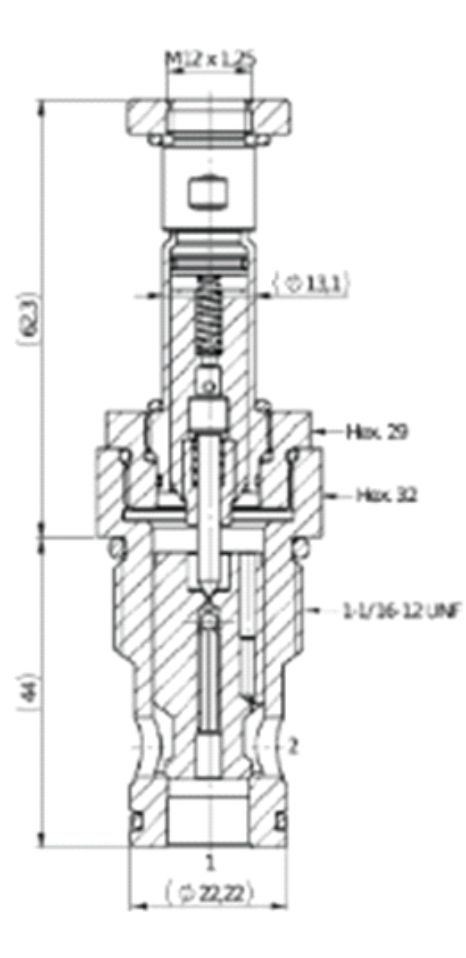

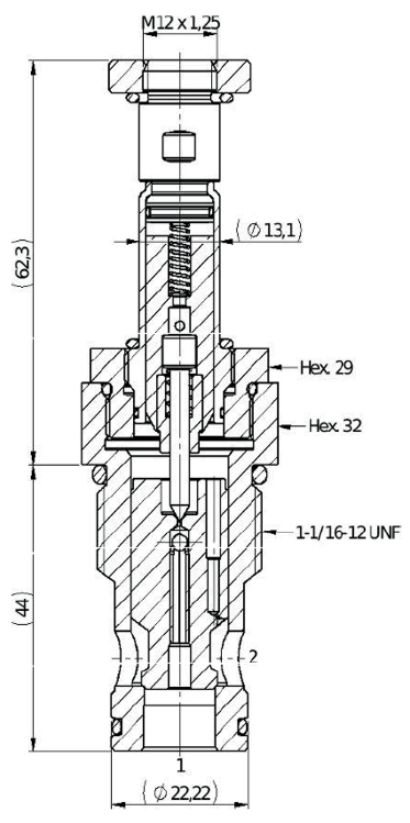

4. Установочные размеры

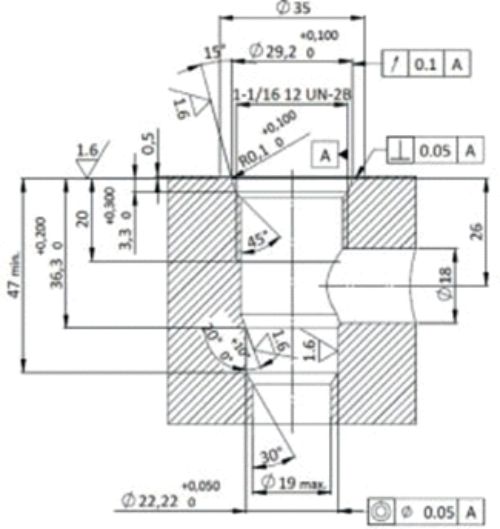

Клапаны EV*.116 устанавливаются в полость 1-1/16" UNF диаметром 22,22 мм.
Для установки требуется проверить состояние и положение уплотнений, ввинтить клапан в полость и зафиксировать его, приложив крутящий момент около 85-95 Нм к шестиграннику 32 мм.

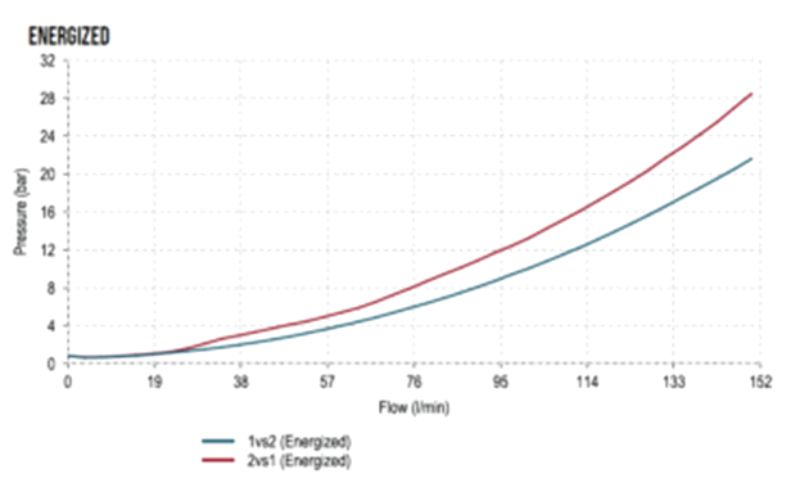

5. Перепады давления
Вязкость 42 сСт при 50 °C
6. Разъемы
Стандартные катушки совместимы с разъемами KA-132; для некоторых функций (R*= мостовой выпрямитель, L*= светодиод и т. д.) должно быть указано следующее напряжение:1 = 12 В, 24 В
2 = 115 В
3 = 230 В

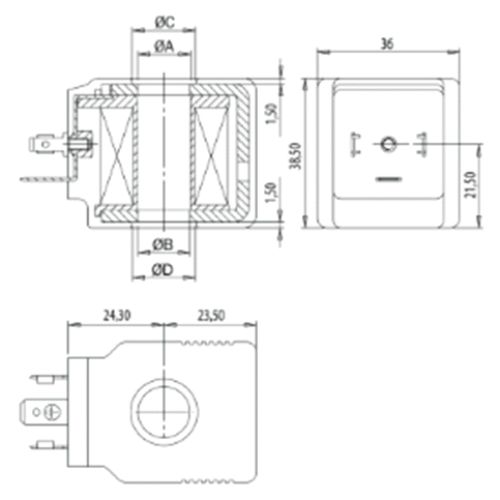

7. Катушки типа C36 (Ø 13 мм – 22w: 35 В·А)
| Катушка с разъемом ISO/DIN | Напряжение постоянного тока | Номинальный ток (A) | Сопротивление в холодном состоянии (Ω) | Номинальная мощность (Вт) | Класс изоляции | |
|
C36-012C |
12 В пост. тока |
1,9 |
6,3 |
22,8 |
H | |
|
C36-024C |
24 В пост. тока |
0,95 |
25,6 |
22,5 |
||
|
C36-024R |
24 В выпрямл. пер. тока |
1,05 |
20,2 |
23 |
||
|
C36-048C |
48 В пост. тока |
0,47 |
102 |
22,6 |
||
|
C36-110R |
110-115 В выпрямл. пер. тока |
0,23 |
420 |
22,9 |
||
| C36-220R | 220-230 В выпрямл. пер. тока | 0,11 | 1720 | 22,3 | ||
(*) Внимание: при работе на переменном токе бросок тока при включении может в 3-4 раза превышать номинальное значение
